модель 2005 года
- Модель DVX 90
- Код модели Красный (A2005H4B2BUSR)

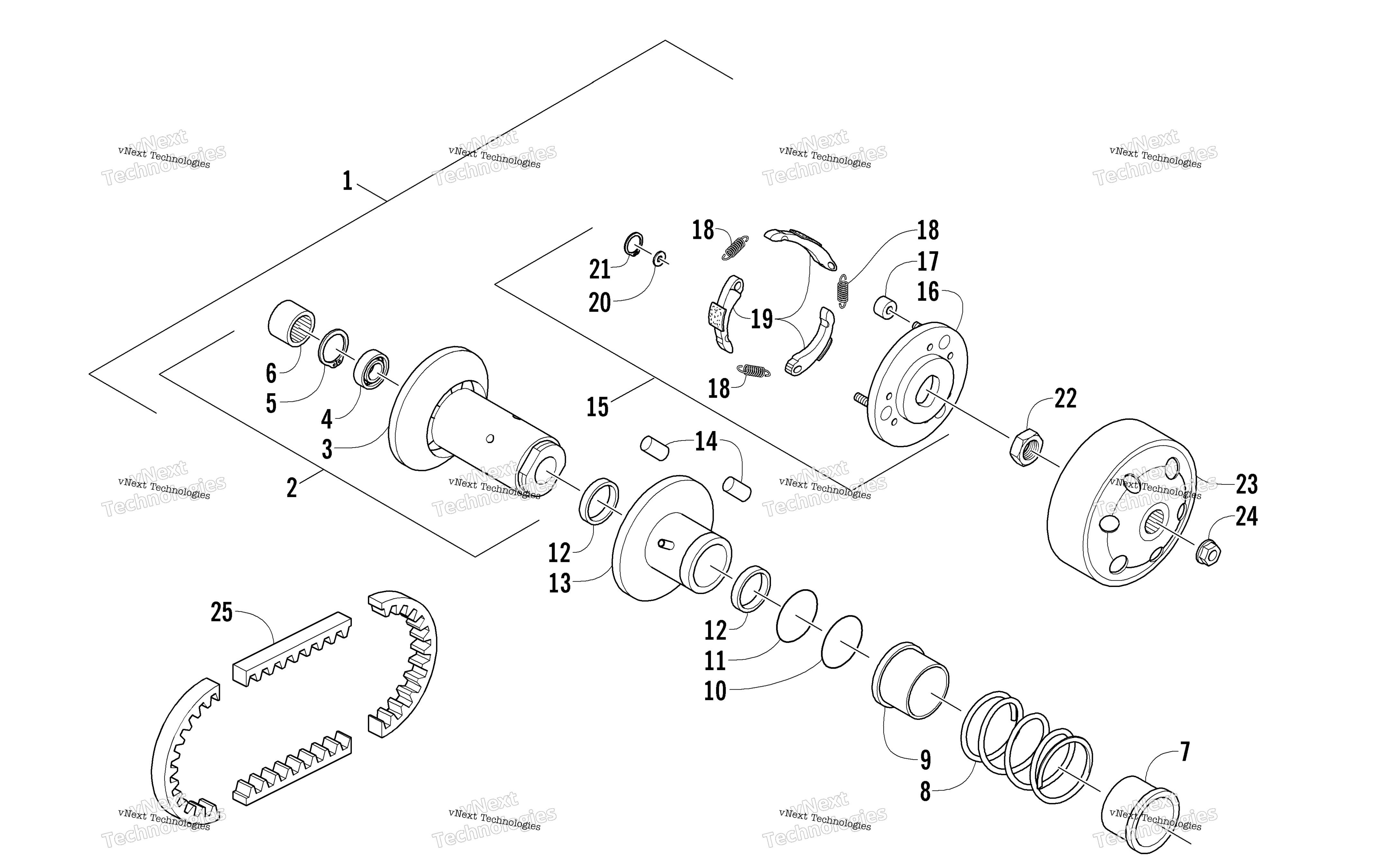

Схема ведомого Clutch Assembly для Красный (A2005H4B2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
DRIVE FACE ASS’Y (B) (inc. 2-22) art. 3301-736
По запросу
2
SECONDARY FIX SLOT WHEEL (inc. 3-6) art. 3301-737
По запросу
3
FACE ASS’Y DRIVEN art. 3301-738
По запросу
4
RADIAL BALL BEARING art. 3301-417
По запросу
5
INTERNAL CIR CLIP art. 3301-380
По запросу
6
NEEDLE BEARING art. 3301-420
По запросу
7
COLLER SPRING art. 3301-739
По запросу
8
COMPRESSION SPRING art. 3301-740
По запросу
9
SECONDARY SPRING SEAT art. 3301-741
По запросу
10
OIL RING art. 3301-742
По запросу
11
OIL RING art. 3301-743
По запросу
12
OIL SEAL art. 3301-744
По запросу
13
SECONDARY SLIDING SLOT WHEEL art. 3301-745
По запросу
14
GUIDE PIN art. 3301-746
По запросу
15
Plate, Drive - Assembly (inc. 16-21) art. 3301-747
По запросу
16
Plate, Drive art. 3301-748
По запросу
17
RUBBER CLUTCH DAMPER art. 3301-749
По запросу
18
SPRING CLUTCH art. 3301-750
По запросу
19
CLUTCH WEIGHT SET art. 3301-751
По запросу
20
COPPER PLAIN WASHER art. 3301-752
По запросу
21
EXTERNAL CIR CLIP art. 3301-753
По запросу
22
HEX NUT art. 3301-754
По запросу
23
CLUTCH COVER COMP art. 3301-755
По запросу
24
HEX FLANGE NUT WITH SERRATION art. 3301-331
По запросу
25
BELT DRIVE art. 3301-756
По запросу
