модель 2005 года
- Модель DVX 90
- Код модели Красный (A2005H4B2BUSR)

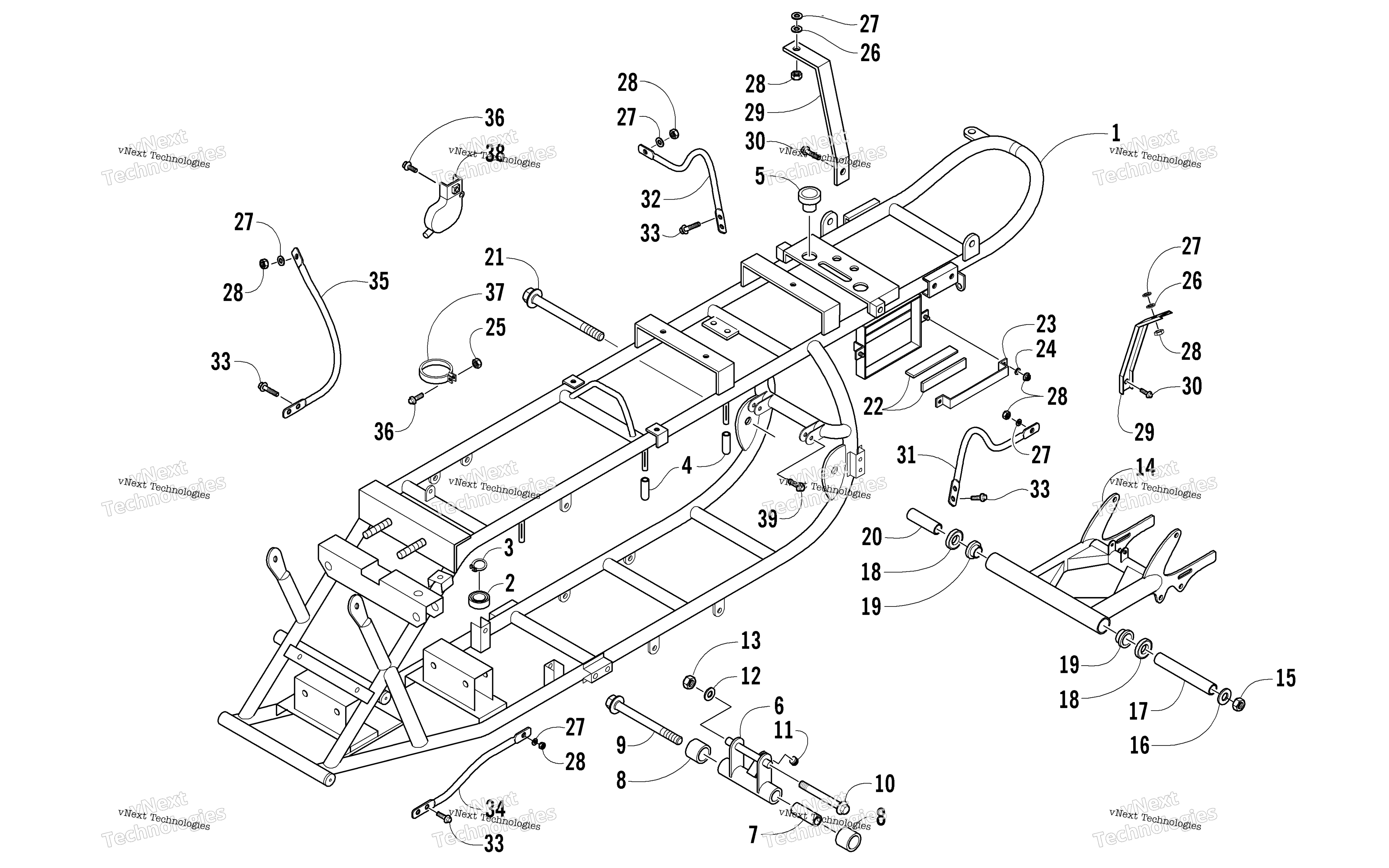

Схема рамы Assembly для Красный (A2005H4B2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME COMP-90 ATV art. 3301-847
По запросу
2
RADIAL BALL BEARING art. 3301-409
По запросу
3
INTERNAL CIR CLIP art. 3301-381
По запросу
4
Clamp, Cable - Rubber art. 3301-449
По запросу
5
BUMPER, RUBBER art. 3301-260
По запросу
6
ENGINE BRACKET ASS’Y art. 3301-848
По запросу
7
ENGINE COLLAR art. 3301-854
По запросу
8
BUSH, ENGINE HANGER RUBBER" art. 3301-763
По запросу
9
HEX.WASHER FACE BOLT art. 3301-850
По запросу
10
HEX WASHER FACE BOLT art. 3301-855
По запросу
11
RUBBER DAMPER art. 3301-852
По запросу
12
PLAIN WASHER art. 3301-357
По запросу
13
NYLON NUT art. 3301-283
По запросу
14
SWING ARM SUB ASS’Y art. 3301-581
По запросу
15
NYLON NUT art. 3301-284
По запросу
16
PLAIN WASHER art. 3301-349
По запросу
17
SWING ARM SPACER art. 3301-227
По запросу
18
SWING ARM SEAL COVER art. 3301-228
По запросу
19
BUSH art. 3301-226
По запросу
20
RUBBER SLEEVE art. 3301-582
По запросу
21
HEX WASHER FACE BOLT art. 3301-407
По запросу
22
SPONGE PAD art. 3301-077
По запросу
23
BATTERY BRACKET art. 3301-853
По запросу
24
PLAIN WASHER art. 3301-338
По запросу
25
HEX FLANGE NUT WITH SERRATION art. 3301-327
По запросу
26
RUBBER WASHER art. 3301-356
По запросу
27
PLAIN WASHER art. 3301-340
По запросу
28
NYLON NUT art. 3301-281
По запросу
29
REAR COVER UP FIXED PLATE art. 3301-266
По запросу
30
HEX WASHER FACE BOLT art. 3301-386
По запросу
31
REAR COVER LOWER LEFT FIXED POLE art. 3301-267
По запросу
32
REAR COVER LOWER RIGHT FIXED POLE art. 3301-265
По запросу
33
HEX BOLT art. 3301-306
По запросу
34
FRONT COVER LEFT FIXED POLE art. 3301-461
По запросу
35
FRONT COVER RIGHT FIXED P0LE art. 3301-462
По запросу
36
HEX BOLT art. 3301-881
По запросу
37
CLIP art. 3301-376
По запросу
38
FUEL CUP BRACKET art. 3301-460
По запросу
39
HEX WASHER FACE BOLT art. 3301-401
По запросу
