модель 2005 года
- Модель DVX 90
- Код модели Красный (A2005H4B2BUSR)

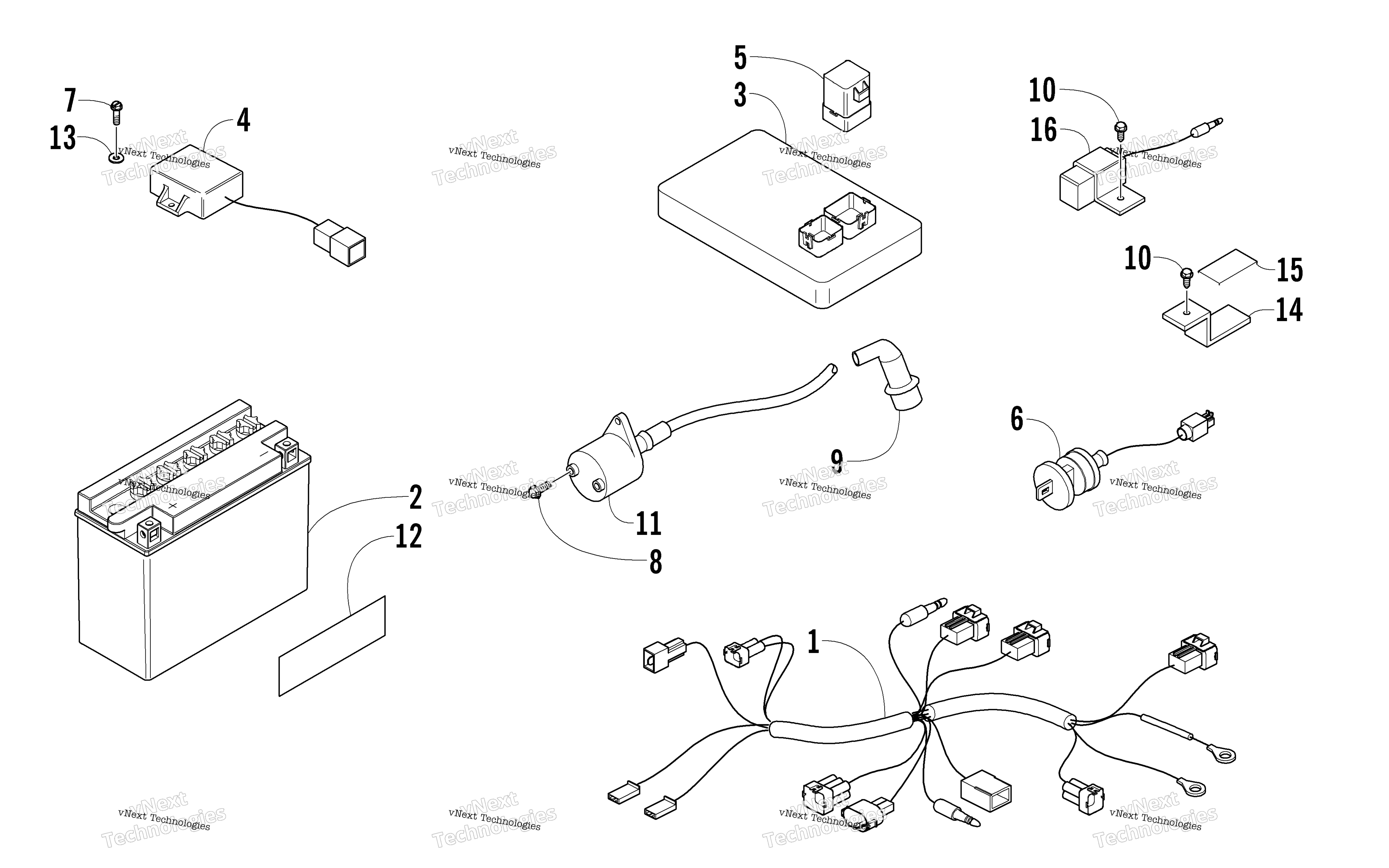

Схема электрооборудования для Красный (A2005H4B2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
MAIN WIRE HARNESS art. 3301-865
По запросу
2
BATTERY YTX5L-BS **(3) C.2001.02.07 art. 3303-131
По запросу
3
CDI art. 3301-867
По запросу
4
REGULATER RECTIFIER art. 3301-146
По запросу
5
STARTING RELAY art. 3301-868
По запросу
6
Switch, Ignition art. 3301-151
По запросу
7
PAN PHILLIPS BOLT art. 3301-316
По запросу
8
HEX WASHER FACE BOLT art. 3301-384
По запросу
9
SPARK PLUG CAP art. 3301-869
По запросу
10
HEX WASHER FACE BOLT art. 3301-386
По запросу
11
HIGH TENSION COIL art. 3301-871
По запросу
12
DECAL, WARNING BATTERY PROPNITION art. 3301-463
По запросу
13
SPRING WASHER art. 3301-360
По запросу
14
C.D.I FIXED BRACKET art. 3301-872
По запросу
15
SPONGE OF C.D.I art. 3301-873
По запросу
16
Resistor art. 3301-874
По запросу
