модель 2006 года
- Модель DVX 400
- Код модели Черно-красный (A2006DVI2AUSD)

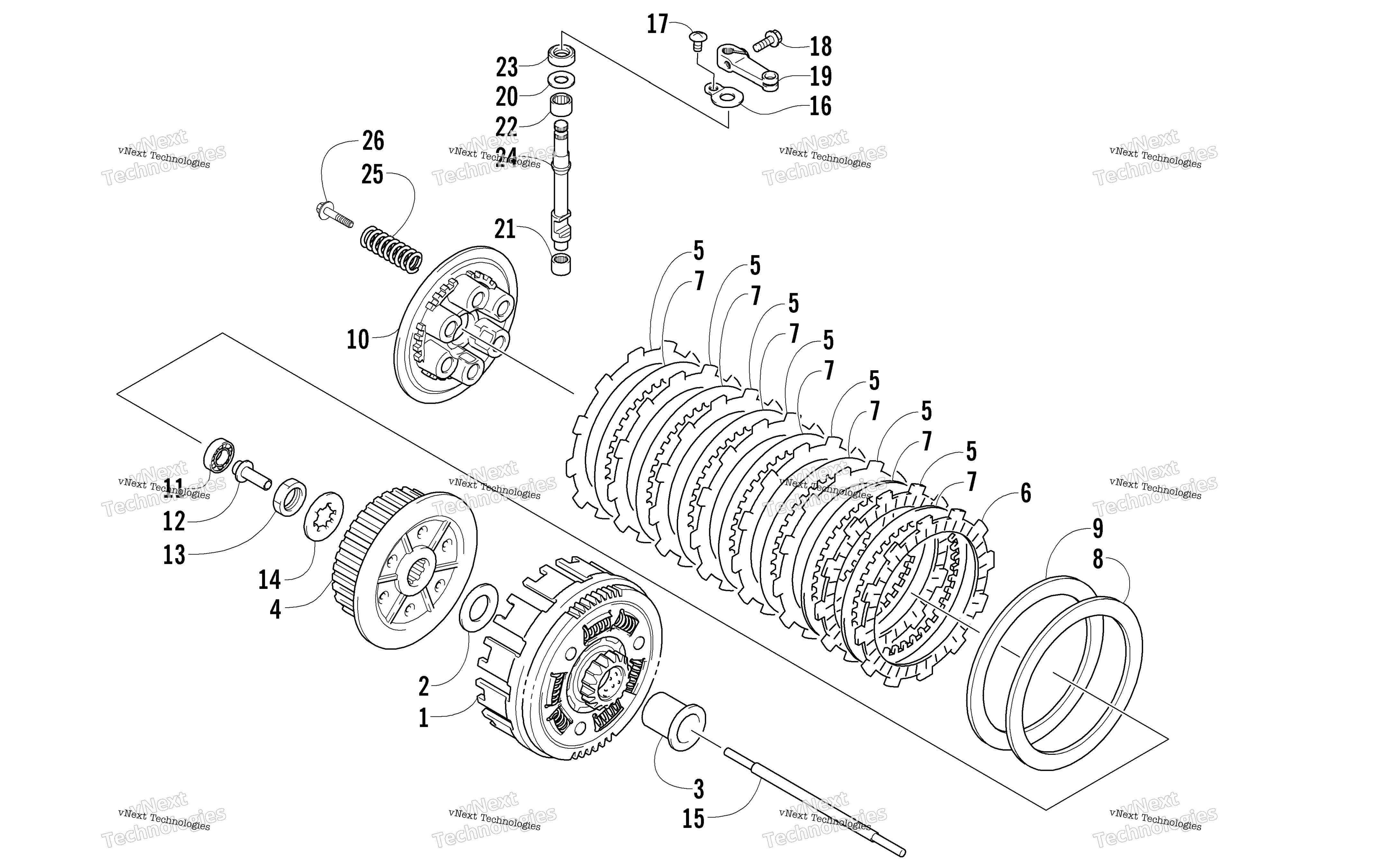

Схема узла сцепления для Черно-красный (A2006DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVEN art. 3406-145
По запросу
2
WASHER art. 3423-619
По запросу
3
SPACER, PRIMARY DRIVEN art. 3402-940
По запросу
4
HUB, SLEEVE art. 3446-414
По запросу
5
PLATE,CLUTCH DRIVE NO,1 art. 3446-359
от 12 960 ₽
6
PLATE,DRIVE NO.2 art. 3446-360
По запросу
7
PLATE, CLUTCH DRIVEN art. 3446-007
По запросу
8
SEAT, WASHER art. 3423-774
По запросу
9
WASHER art. 3423-775
По запросу
10
DISC, PRESSURE art. 3446-415
По запросу
11
BEARING,BALL,M12X28X8 art. 3402-043
По запросу
12
Pin, Clutch Release art. 3446-395
По запросу
13
NUT,20MM art. 3423-254
По запросу
14
LOCK WASHER art. 3423-688
По запросу
15
Rod, Clutch Push art. 3446-394
По запросу
16
RETAINER, CL RLSE OIL SEAL art. 3402-941
По запросу
17
STOPPER,CL REL CAMSHAFT art. 3403-225
По запросу
18
BOLT,M6X16 art. 3423-898
По запросу
19
ARM,CLUTCH RELEASE art. 3446-361
По запросу
20
WASHER, CLUTCH RELEASE art. 3423-765
По запросу
21
BEARING, CLUTCH RELEASE-LOWER art. 3402-972
По запросу
22
BEARING, CLUTCH RELEASE-UPPER art. 3402-973
По запросу
23
SEAL, CLUTCH RELEASE ARM art. 3402-974
По запросу
24
CAM SHAFT, CL RLSE art. 3446-396
По запросу
25
SPRING art. 3423-577
По запросу
26
BOLT art. 3423-776
По запросу
