модель 2006 года
- Модель DVX 400
- Код модели Черно-красный (A2006DVI2AUSD)

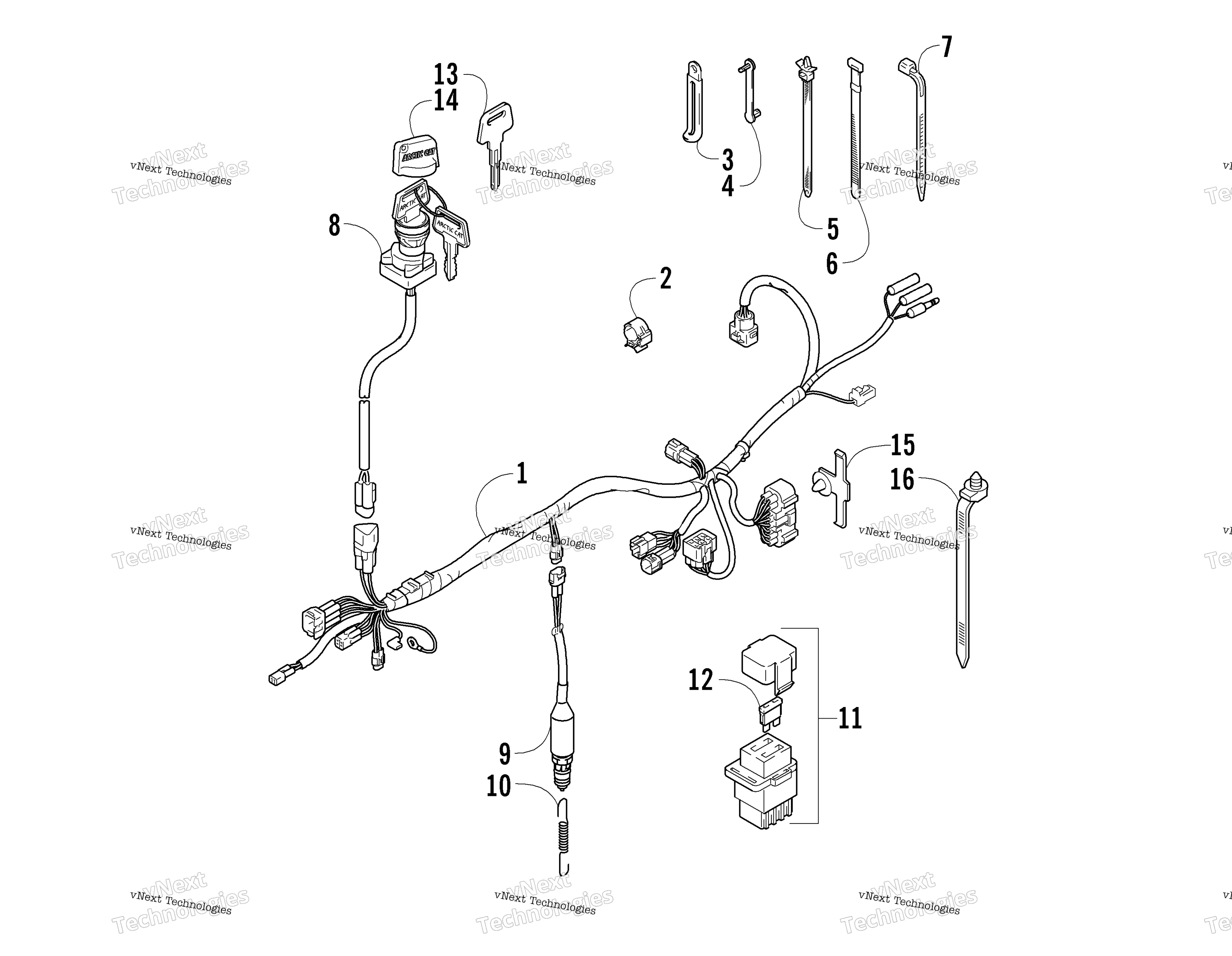

Схема жгута проводов Assembly для Черно-красный (A2006DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 3509-008
По запросу
2
CLAMP art. 3423-731
По запросу
3
CLAMP,L:135,M6 art. 3402-237
По запросу
4
CLAMP (L:33) art. 3423-732
По запросу
5
Clamp art. 0693-564
По запросу
6
CLAMP (L:120) art. 3423-733
По запросу
7
Clamp art. 3008-044
По запросу
8
SWITCH ASSY,IGNITION art. 3509-009
По запросу
9
SWITCH ASSY,STOP LAMP art. 3409-045
По запросу
10
SPRING art. 3423-736
По запросу
11
Fuse Box - Cooling Fan (inc. 12) art. 3409-040
По запросу
12
FUSE (10A) art. 3530-043
По запросу
13
KEY, BLANK (F SERIES) (Type F) art. 3409-013
По запросу
13
KEY, BLANK (E SERIES) (Type E) art. 3409-012
По запросу
13
KEY, BLANK ( D SERIES) (Type D) art. 3409-011
По запросу
13
KEY, BLANK (C SERIES) (Type C) art. 3409-007
По запросу
14
COVER,KEY art. 0409-013
По запросу
15
CLAMP art. 3423-777
По запросу
16
CLAMP art. 3423-778
По запросу
