модель 2006 года
- Модель DVX 400
- Код модели Черно-красный (A2006DVI2AUSD)

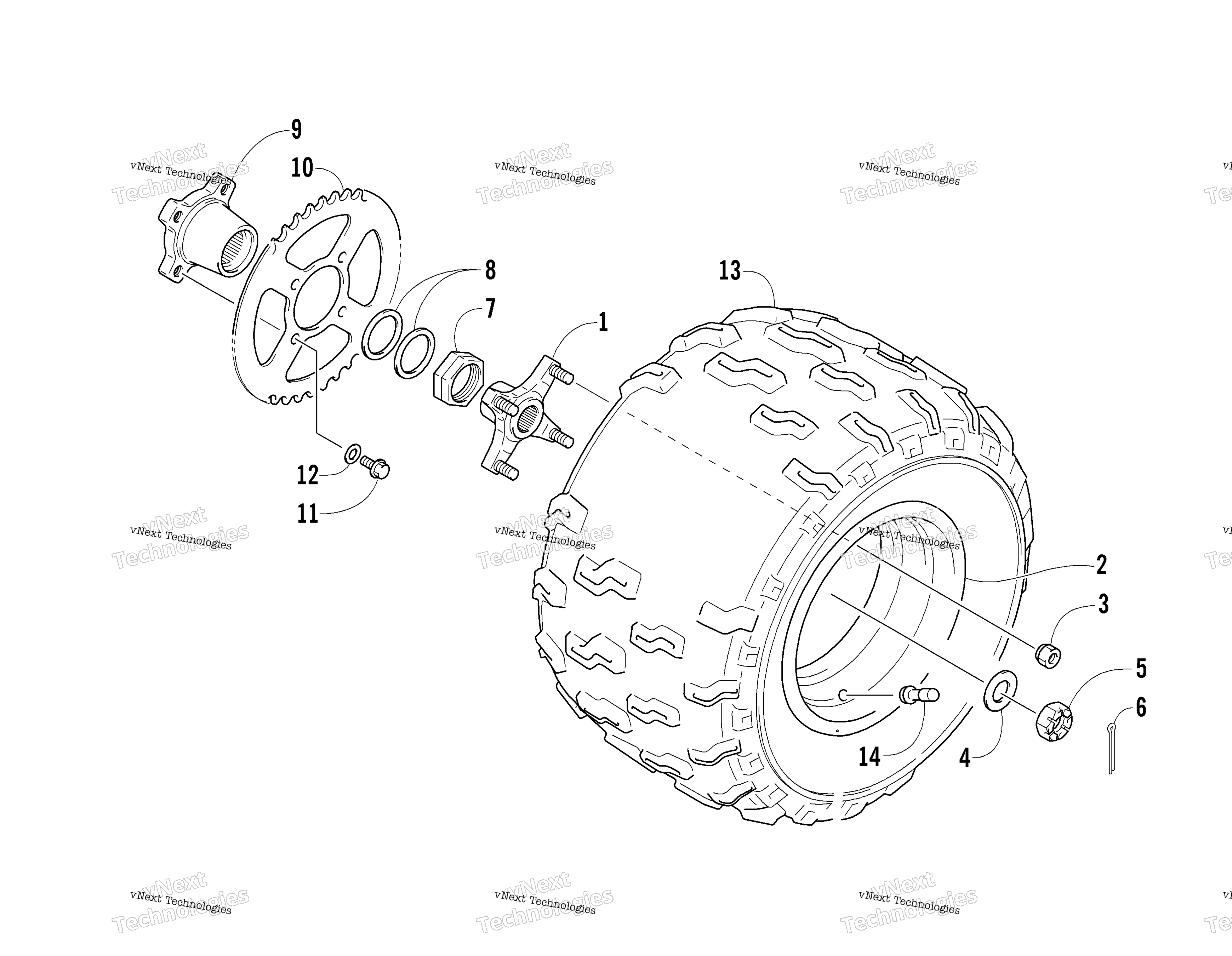

Схема заднего колеса (лев.) Assembly для Черно-красный (A2006DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
HUB,REAR WHEEL art. 3406-159
По запросу
2
RIM,RR WHEEL(9X8.0AT) art. 3406-160
По запросу
3
NUT art. 3423-788
По запросу
4
WASHER art. 3423-685
По запросу
5
NUT, HUB art. 3423-667
По запросу
6
COTTER PIN art. 3423-609
По запросу
7
NUT, REAR AXLE art. 3423-758
По запросу
8
WASHER, REAR AXLE art. 3423-687
По запросу
9
FLANGE,REAR SPROCKET MTG art. 3446-412
По запросу
10
SPROCKET,REAR art. 3446-413
По запросу
11
BOLT art. 3423-642
По запросу
12
WASHER art. 3423-683
По запросу
13
TIRE,REAR art. 3406-072
По запросу
14
VALVE ASSY,WHEEL RIM,TR412 art. 3406-008
По запросу
Другие схемы модели
Заднее колесо (лев.) Assembly
