модель 2006 года
- Модель DVX 90
- Код модели Красный (A2006KSB2BUSR)

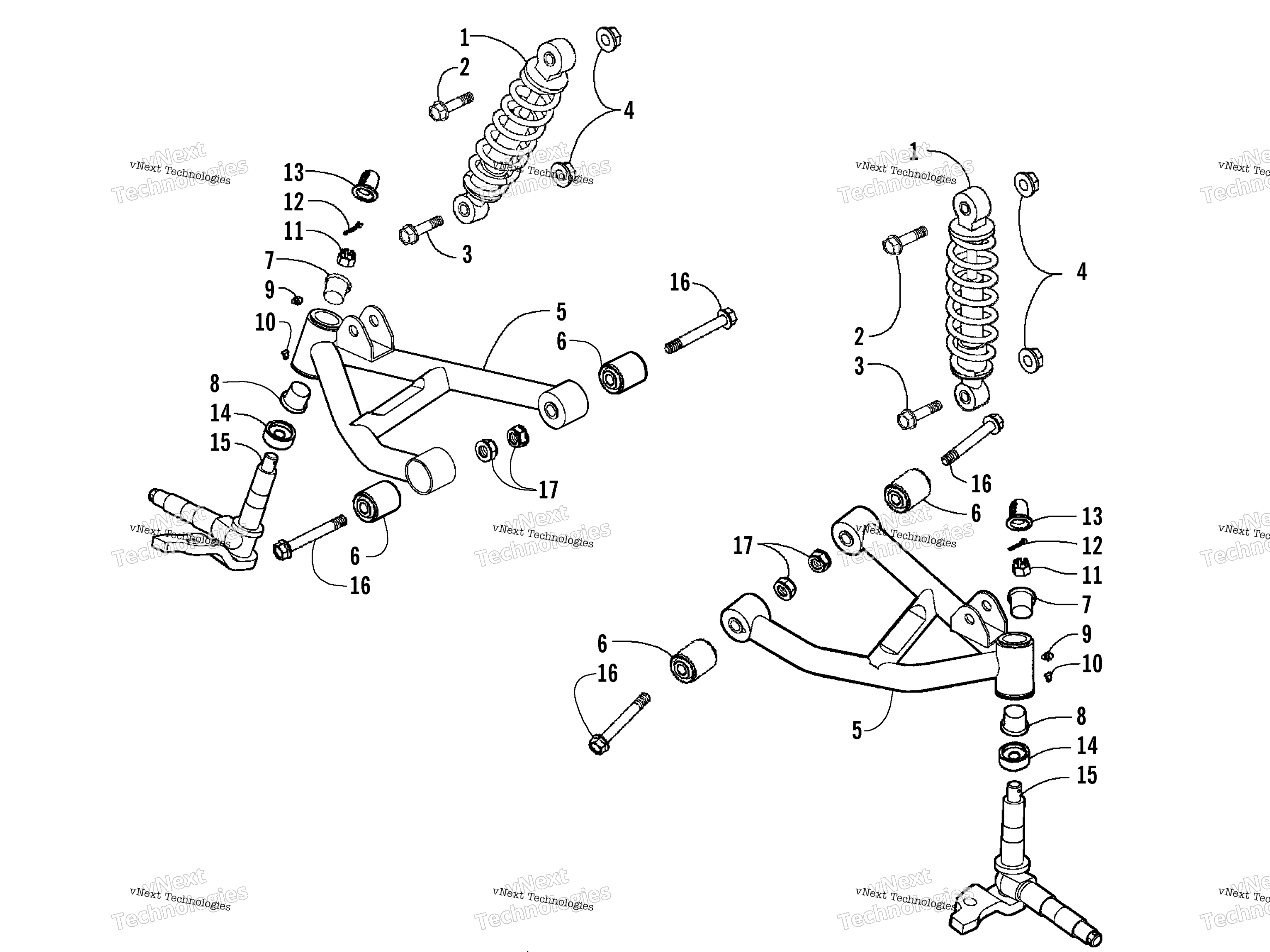

Схема узла передней подвески для Красный (A2006KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CUSH ASSY FR art. 3303-431
По запросу
2
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
3
BOLT HEX 10*40 art. 3303-309
По запросу
4
NUT FLANGE 10MM (RB 3307-058) art. 3307-058
По запросу
5
ARM ASSY L SWING (inc. 6-10) art. 3303-439
По запросу
5
ARM ASSY R SWING (inc. 6-10) art. 3303-438
По запросу
6
BUSH SWING ARM art. 3303-216
По запросу
7
BUSH SWING ARM UP art. 3303-218
По запросу
8
BUSH SWING ARM BOTTOM art. 3303-217
По запросу
9
Fitting, Grease art. 3303-393
По запросу
10
Cap, Grease Fitting art. 3303-394
По запросу
11
NUT FLANGE CASTLE 10MM art. 3303-329
По запросу
12
PIN SPLIT 2.0*20 art. 3303-337
По запросу
13
CAP SWING ARM art. 3303-219
По запросу
14
SEAL SWING ARM art. 3303-220
По запросу
15
SHAFT L STEERING art. 3303-180
По запросу
15
SHAFT R STEERING art. 3303-178
По запросу
16
BOLT FLANGE 10*50 art. 3304-595
По запросу
17
NUT U 10MM art. 3304-031
По запросу
