модель 2006 года
- Модель DVX 90
- Код модели Красный (A2006KSB2BUSR)

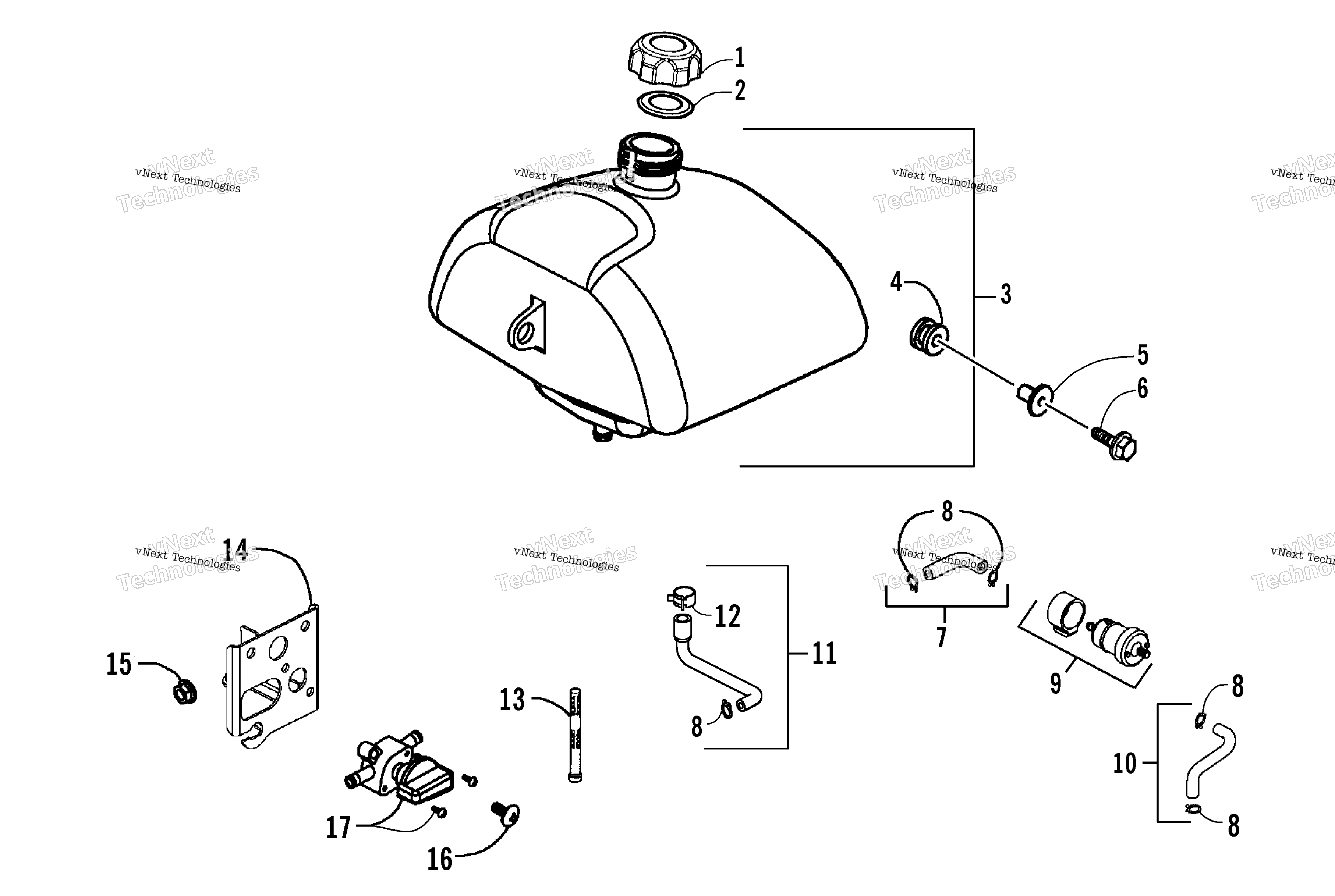

Схема узла топливного бака для Красный (A2006KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CAP ASSY FUEL FILLER art. 3303-067
По запросу
2
SEAL, GAS TANK CAP art. 3303-068
По запросу
3
TANK COMP FUEL (inc. 4) art. 3303-065
По запросу
4
RUBBER FUEL TANK art. 3303-406
По запросу
5
COLLAR FR FENDER art. 3303-226
По запросу
6
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
7
TUBE ASSY FUEL (inc. 8) art. 3303-353
По запросу
8
CLIP B10 TUBE art. 3303-349
По запросу
9
STRAINER ASSY FUEL art. 3303-699
По запросу
10
TUBE ASSY FUEL (inc. 8) art. 3303-354
По запросу
11
TUBE ASSY FUEL TANK (inc. 8 and 12) art. 3303-066
По запросу
12
CLAMP D13 TUBE art. 3303-351
По запросу
13
SCREEN FUEL STRAINER art. 3303-058
По запросу
14
STAY FUEL COCK art. 3303-070
По запросу
15
NUT FLANGE 6MM art. 3303-331
По запросу
16
SCREW PAN 5*16 art. 3303-316
По запросу
17
VALVE,FUEL (RB 3307-093) art. 3307-972
По запросу
