модель 2006 года
- Модель DVX 90
- Код модели Красный (A2006KSB2BUSR)

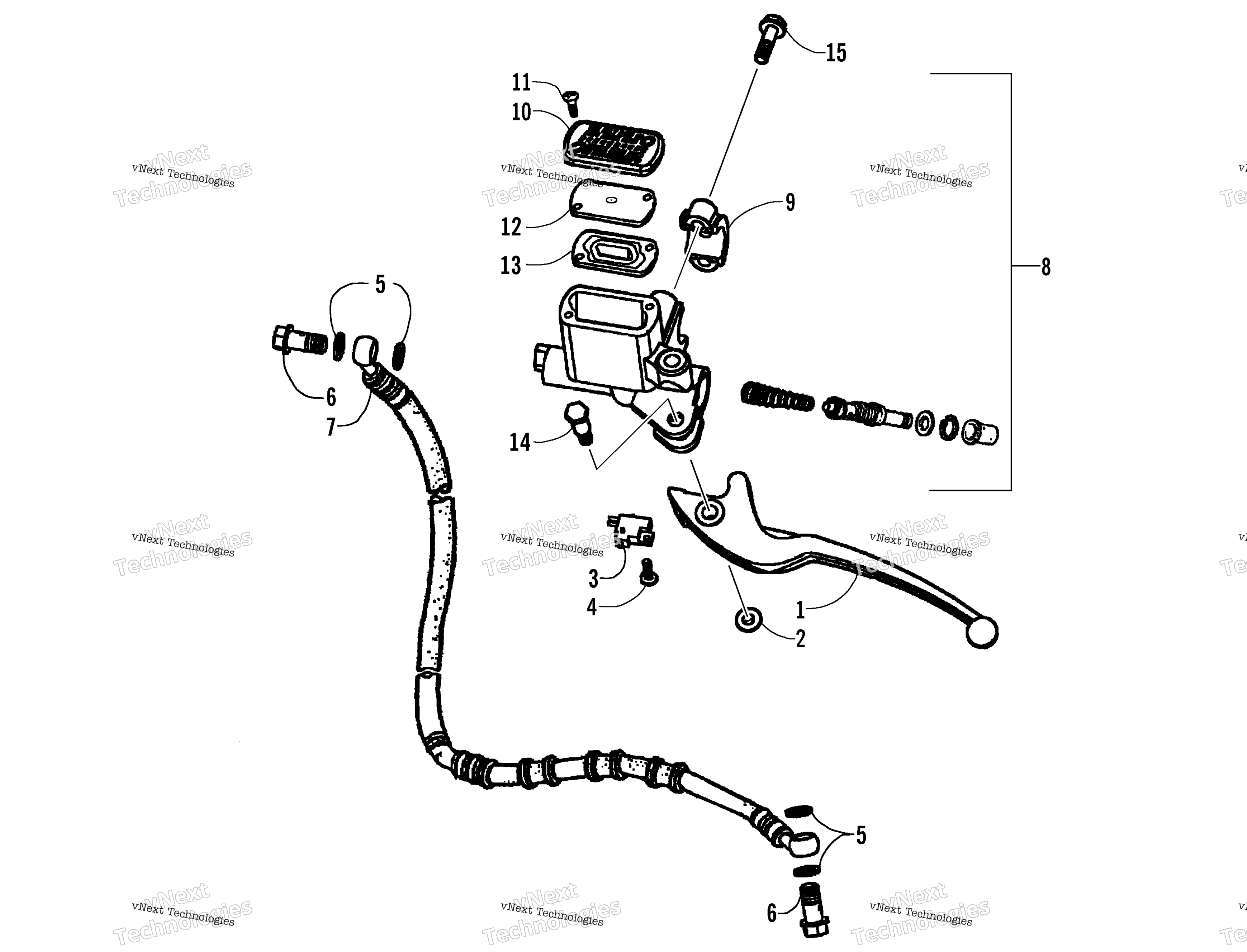

Схема узла ручного гидротормоза для Красный (A2006KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER L STRG HANDLE art. 3306-819
По запросу
2
Nut, Flange art. 3304-654
По запросу
3
SW ASSY RR STOP art. 3303-141
По запросу
4
SCREW WASHER 4*12 art. 3303-321
По запросу
5
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
6
OIL BOLT 10*22 **6110-M1 (RB 3307-067) art. 3307-067
По запросу
7
HOSE ASSY RR BRAKE art. 3303-160
По запросу
8
CYLINDER SET RR MASTER (inc. 9-14) art. 3305-982
По запросу
9
HOLDER M/C art. 3303-175
По запросу
10
CAP MASTER CYLINDER art. 3303-174
По запросу
11
SCREW FLAT 4*12 art. 3303-318
По запросу
12
PLATE,DIAPHRAM (RB 3306-225) art. 3306-225
По запросу
13
DIAPHRAGM art. 3305-309
По запросу
14
BOLT HANDLE LEVER **(0) C.98.04.02 art. 3303-254
По запросу
15
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
