модель 2009 года
- Модель DVX 90
- Код модели Белый [A2009KSB2BUSP]

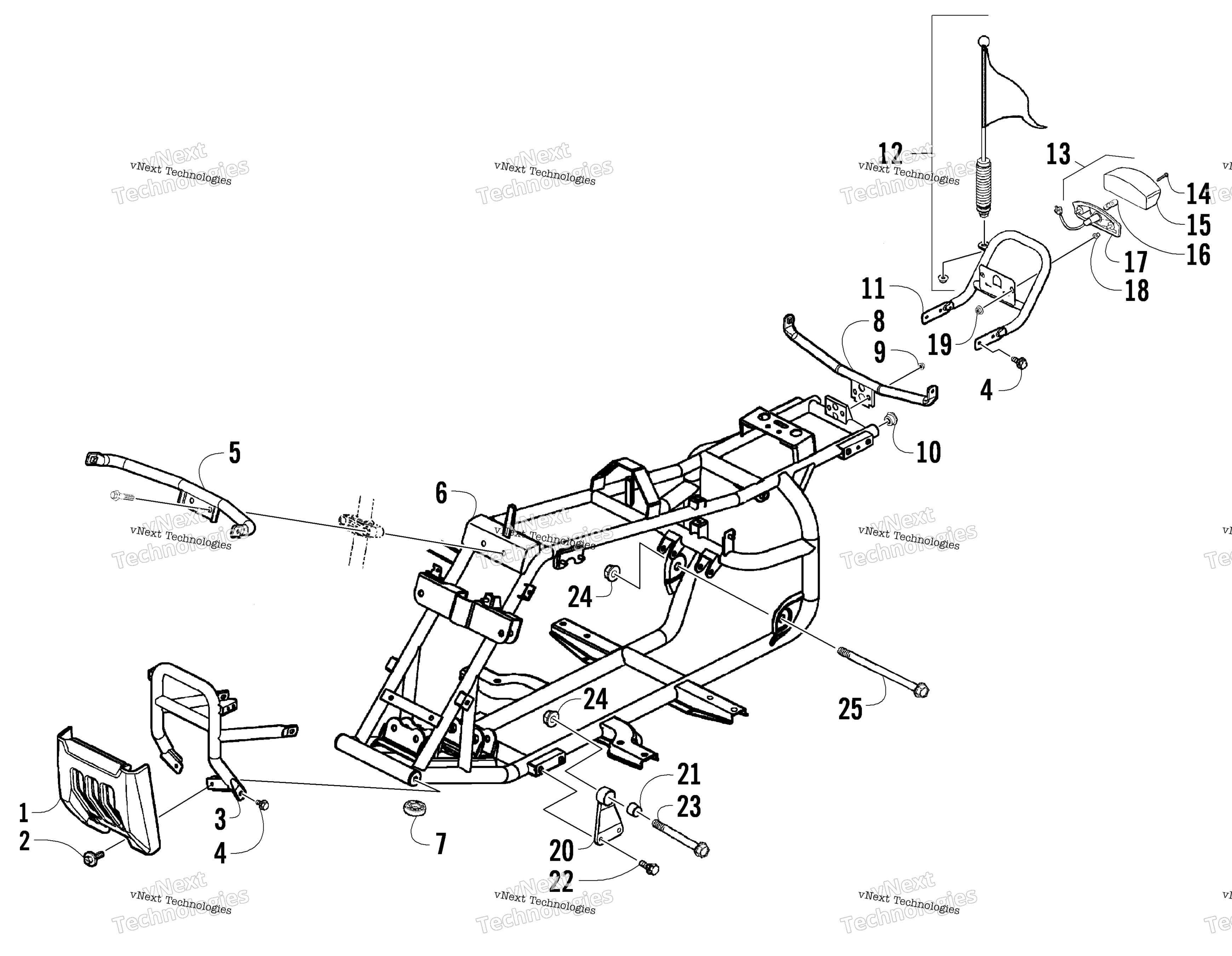

Схема узла рамы и связанных деталей для Белый [A2009KSB2BUSP]
Схема
Детали
Номер
Наименование детали
Цена
1
COVER,FRONT BUMPER (MED GRAY) art. 3306-140
По запросу
2
BOLT WASHER 6*16 art. 3304-587
По запросу
3
PIPE COMP FRONT BUMPER art. 3305-261
По запросу
4
BOLT FLANGE 8*12 art. 3304-544
По запросу
5
STAY FRONT COVER art. 3305-511
По запросу
6
BODY COMP FRAME art. 3305-864
По запросу
7
BEARING BALL RADIAL 6002 art. 3303-392
По запросу
8
STAY REAR FENDER art. 3305-514
По запросу
9
NUT FLANGE 8MM art. 3304-668
По запросу
11
GRIP ASSY REAR art. 3305-512
По запросу
12
FLAG ASSY art. 3305-308
По запросу
13
LIGHT ASSY TAIL (inc. 14-17) art. 3303-420
По запросу
14
TAPPING SCREW M4X35L art. 3304-537
По запросу
15
Lens, Taillight art. 3304-283
По запросу
16
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
17
Housing, Taillight art. 3303-422
По запросу
18
COLLAR FR FENDER art. 3303-226
По запросу
19
NUT FLANGE 6MM art. 3303-331
По запросу
20
BRKT R ENG HANGER (inc. 21) art. 3303-183
По запросу
20
BRKT L ENG HANGER (inc. 21) art. 3303-184
По запросу
21
RUBBER BUSHING ENGINE HANGER art. 3304-542
По запросу
22
BOLT FLANGE 8*16 art. 3304-543
По запросу
23
BOLT FLANGE 10*70 art. 3304-548
По запросу
24
NUT U 10MM art. 3304-031
По запросу
25
Болт Arctic Cat art. 8409-000
от 310 ₽
