модель 2009 года
- Модель DVX 90
- Код модели Белый [A2009KSB2BUSP]

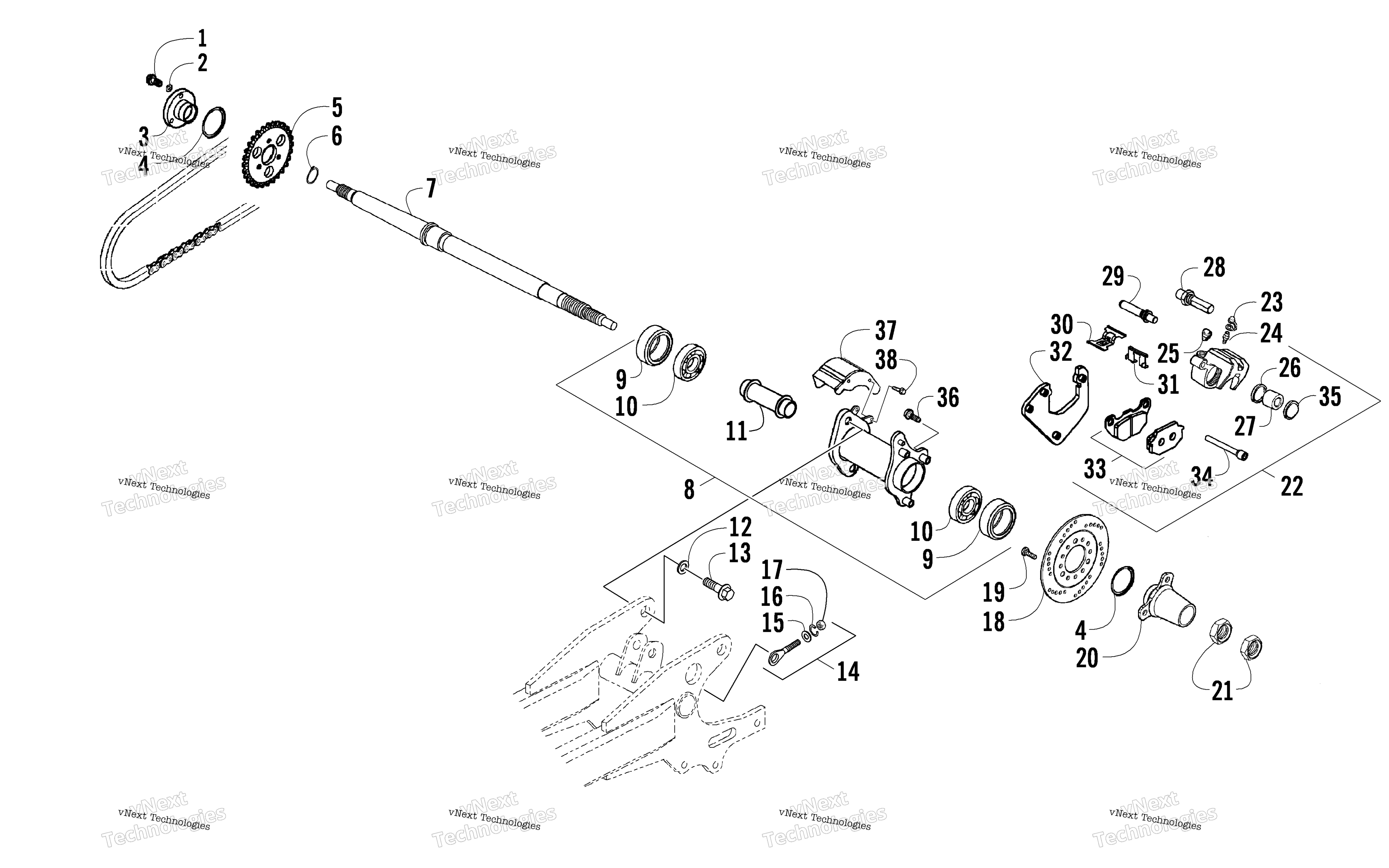

Схема узла заднего моста и тормоза для Белый [A2009KSB2BUSP]
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT FLANGE 8*20 art. 3304-565
По запросу
2
WASHER SPRING 8MM art. 3303-607
По запросу
3
HOLDER,SPROCKET art. 3305-835
По запросу
4
O-RING 30MM art. 3305-298
По запросу
5
SPRKT FINAL DRIVEN **(0) C.2003.10.06 art. 3303-148
По запросу
6
RING,SNAP art. 3305-840
По запросу
7
SHAFT,RR WHEEL art. 3305-838
По запросу
8
HUB ASSY REAR (inc. 9-11) art. 3305-347
По запросу
9
SEAL DUST art. 3303-461
от 3 161 ₽
10
BEARING BALL RADIAL 6006/30*55*13 art. 3303-466
от 3 161 ₽
11
COLLAR RR HUB art. 3303-427
По запросу
12
WASHER 12.2*28*4 art. 3303-281
По запросу
13
BOLT FLANGE 12*28MM art. 3303-379
По запросу
14
DRIVE CHAIN ADJUSTER ASSY (inc. 15-17) art. 3303-147
По запросу
15
WASHER PLAIN 8MM art. 3304-135
По запросу
16
WASHER SPRING 8MM art. 3303-607
По запросу
17
NUT HEX 8MM art. 3304-125
По запросу
18
DISK RR BRAKE art. 3303-162
По запросу
19
BOLT DISK art. 3303-253
По запросу
20
BRACKET,BRAKE DISK art. 3305-249
По запросу
21
NUT,AXLE SHAFT RR art. 3305-839
По запросу
22
CALIPER ASSY,RR (inc. 23-35) art. 3305-449
По запросу
23
CAP BLEEDER art. 3304-303
По запросу
24
SCREW BLEEDER art. 3304-302
По запросу
25
Not A Serviceable Item art. 0
По запросу
26
SEAL PISTON (FOOT BRAKE) art. 3305-380
По запросу
27
PISTON (FOOT BRAKE) art. 3304-314
По запросу
28
BUSH BOOT PIN art. 3304-589
По запросу
29
BOOT B art. 3304-590
По запросу
30
SPRING PAD art. 3304-591
По запросу
31
DUST SEAL (FOOT BRAKE) art. 3305-377
По запросу
32
BRACKET RR art. 3303-469
По запросу
33
Колодки тормозные Arctic Cat art. 3304-567
По запросу
34
Pin, Bolt art. 3304-566
По запросу
35
DUST SEAL (FOOT BRAKE) art. 3305-377
По запросу
36
BOLT FLANGE 8*28 art. 3303-256
По запросу
37
COVER COMP CHAIN art. 3303-144
По запросу
38
BOLT FLANGE 6*10 art. 3304-610
По запросу
