модель 2009 года
- Модель DVX 90
- Код модели Белый [A2009KSB2BUSP]

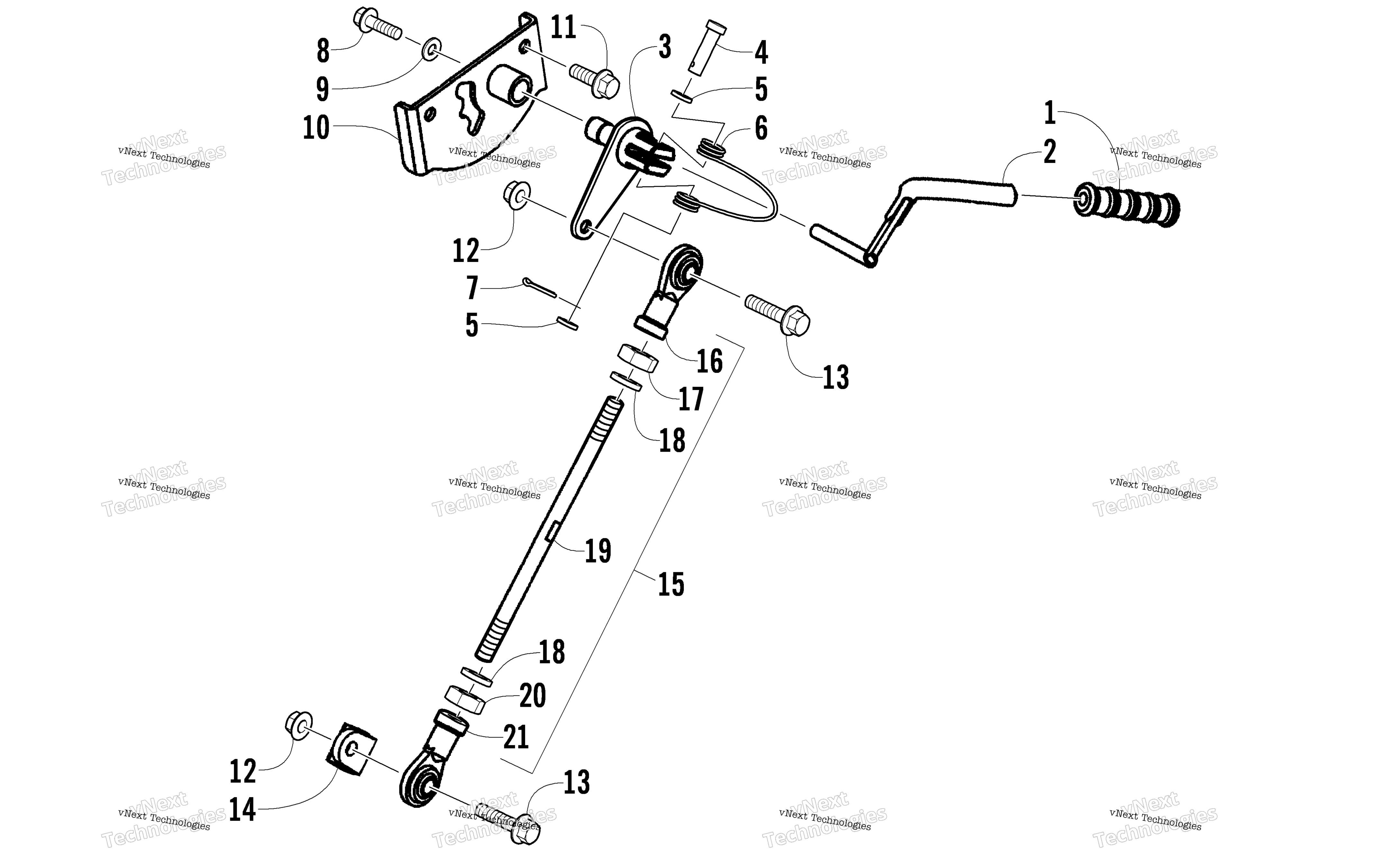

Схема узла рычага переключения для Белый [A2009KSB2BUSP]
Схема
Детали
Номер
Наименование детали
Цена
1
GRIP,SHIFT art. 3305-850
По запросу
2
LEVER,SHIFT art. 3305-854
По запросу
3
LINK,SHIFT art. 3305-849
По запросу
4
PIN CHANGE HANDLE art. 3303-817
По запросу
5
Washer art. 3323-163
По запросу
6
SPRING,SHIFT ASSY art. 3305-853
По запросу
7
PIN SPLIT 2*15 art. 3304-142
По запросу
8
BOLT FLANGE 6*12 art. 3304-553
По запросу
9
WASHER,PLAIN 6MM art. 3305-852
По запросу
10
BRACKET,SHIFT art. 3305-851
По запросу
11
BOLT FLANGE 8*16 art. 3304-543
По запросу
12
NUT FLANGE 8MM art. 3304-668
По запросу
13
BOLT FLANGE 8*28 art. 3304-176
По запросу
14
BRACKET,SHIFT GUIDE art. 3305-825
По запросу
15
ROD,ASSY SHIFT (inc. 16-21) art. 3305-847
По запросу
