модель 2007 года
- Модель DS250
- Код модели DS 250, CE

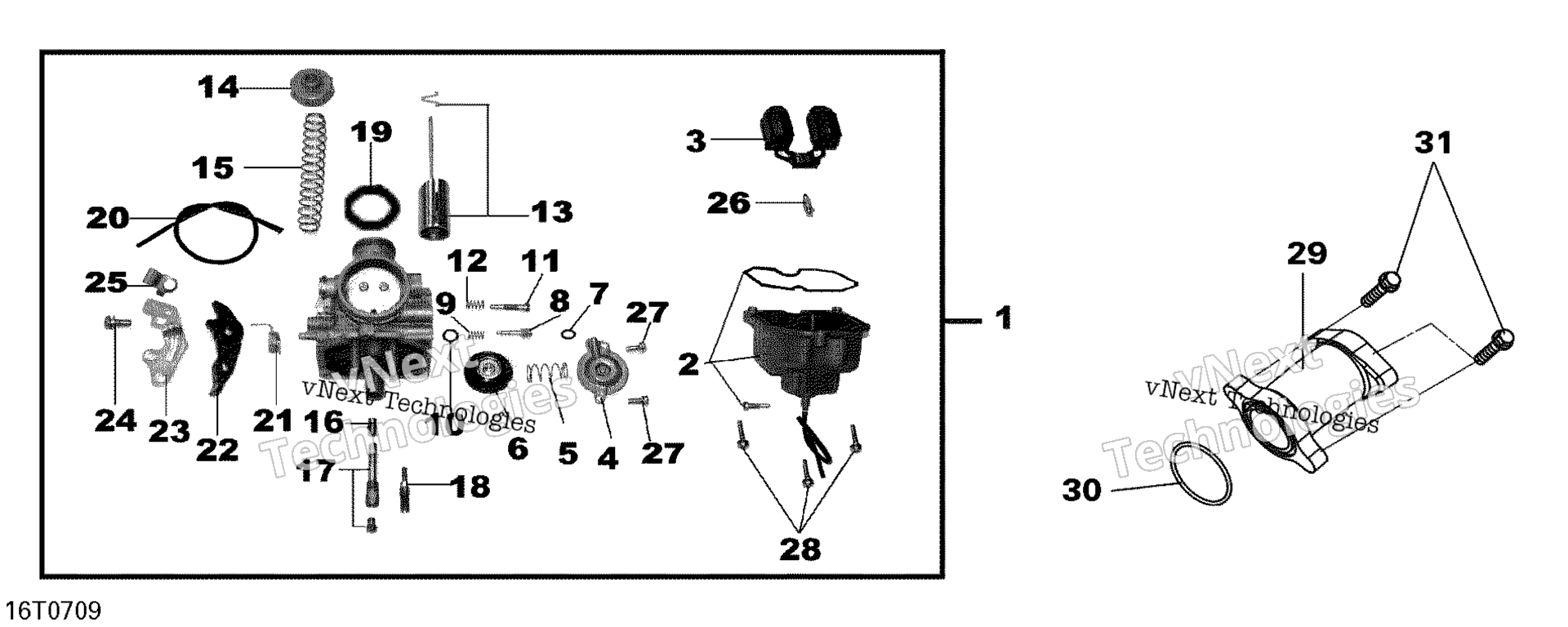

Схема карбюратора для DS 250, CE
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Ass’y art. S16100RCA000
По запросу
2
Not Available As Spare Parts art. NASP/NDPR
По запросу
3
Not Available As Spare Parts art. NASP/NDPR
По запросу
4
Not Available As Spare Parts art. NASP/NDPR
По запросу
5
Not Available As Spare Parts art. NASP/NDPR
По запросу
6
Not Available As Spare Parts art. NASP/NDPR
По запросу
7
O-Ring art. S16075KG89010M1
По запросу
8
Screw art. S1014240H9900
По запросу
9
Spring art. S1300KG8H9010
По запросу
10
Washer art. S1795KG8H9010
По запросу
11
Screw art. SW957601000
По запросу
12
Spring art. S1300KG8HQ010
По запросу
13
Throttle Valve art. SK502RB10300
По запросу
14
Cover art. SK5900760100
По запросу
15
Spring art. S001C4T204000
По запросу
16
Jet Needle art. S101043FH9900
По запросу
17
Needle Jet Holder art. SK6165M470100
По запросу
18
Jet art. SD1424KAG0100
По запросу
19
O-Ring art. S16075PC37810M1
По запросу
20
Hose art. SK7850760200
По запросу
21
Spring art. S1305491H9901
По запросу
22
Choke Lever art. S1113HB7H6710
По запросу
23
Throttle Cable Support art. SD1141A630100K2
По запросу
24
Not Available As Spare Parts art. NASP/NDPR
По запросу
25
Stop Lever art. S16119MZ26000K2
По запросу
26
Needle Valve art. S16155ZG8L100
По запросу
27
Not Available As Spare Parts art. NASP/NDPR
По запросу
28
Not Available As Spare Parts art. NASP/NDPR
По запросу
29
Inner Pipe art. S1711ARCA000
По запросу
30
O-ring art. S91308HMA000
По запросу
31
Flanged Bolt M6 X 22 art. S960010602500
По запросу
