модель 2007 года
- Модель DS250
- Код модели DS 250, CE

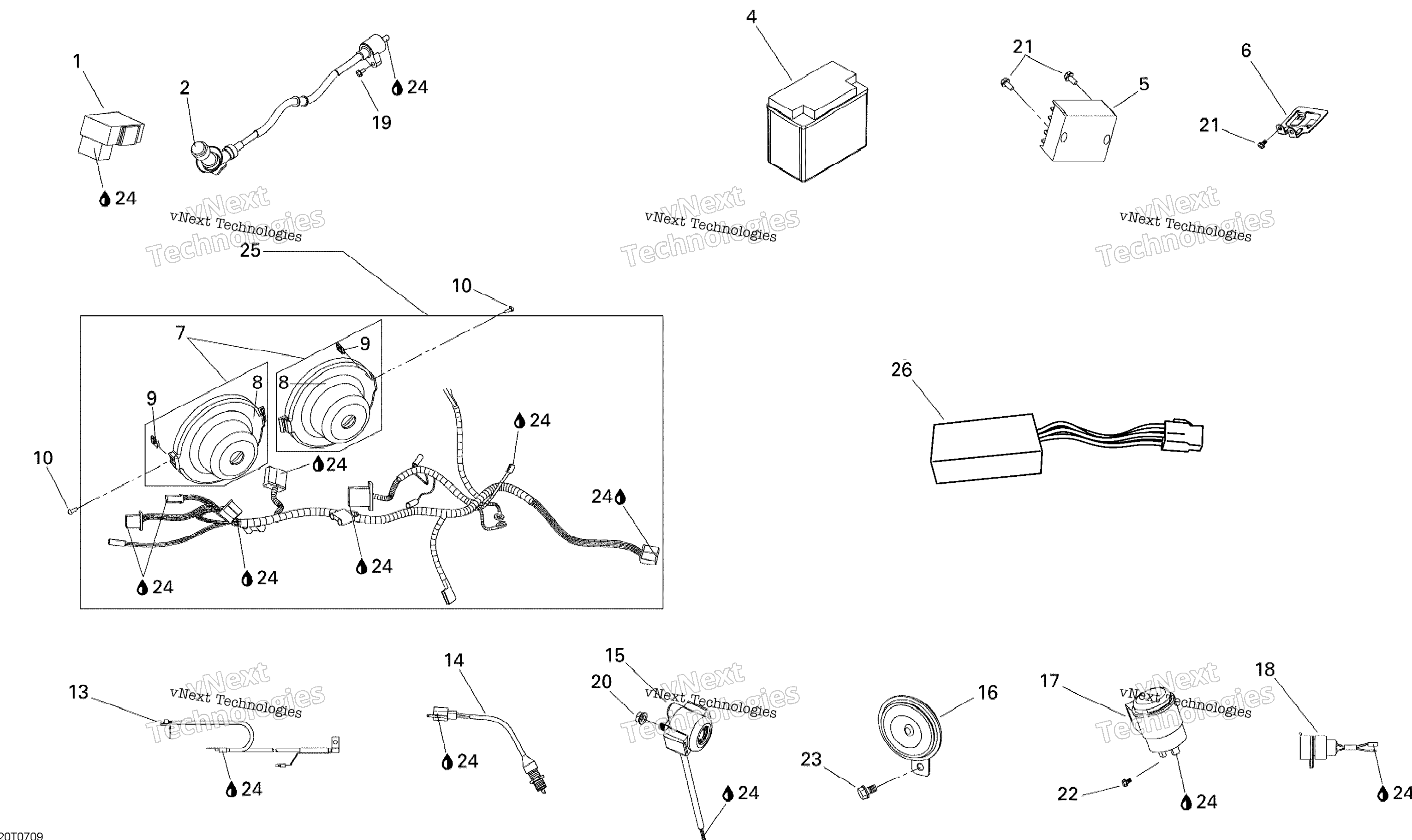

Схема электрооборудования Components для DS 250, CE
Схема
Детали
Номер
Наименование детали
Цена
1
Cdi Unit Ass’y art. S30400RCA000
По запросу
2
Ignition Coil art. S3051ARB1000
По запросу
4
Battery 12 Amp art. 715900031
По запросу
5
Rectifier art. S31600RCA010
По запросу
6
Connector Bracket art. S31601RCA000
По запросу
7
Head Light Rear Cover Ass’y art. S6310BRCA000
По запросу
8
Not Available As Spare Parts art. NASP/NDPR
По запросу
9
Clip Nut art. S90302V02000
По запросу
10
Tapping Screw M4 X 12 art. S9390334380
По запросу
13
Ground Cable art. S32412RB1000
По запросу
14
Rear Stop Switch Ass’y art. S35350RCA000
По запросу
15
Starter Solenoïd art. S3585ARCA000
По запросу
16
Horn art. S38110RCA000
По запросу
17
Flasher Relay art. S38301RA1000
По запросу
18
DC Power Outlet, 12 Volts art. S38600RA1000
По запросу
19
Flanged Bolt M5 X 22 art. S90112GK8000
По запросу
20
Flanged Nut 6 mm art. S9405006070
По запросу
21
Flanged Bolt M6 X 12 art. S958010601207
По запросу
22
Flanged Bolt M6 X 16 art. S958010601607
По запросу
23
Flanged Bolt M8 X 12 art. S958010801207
По запросу
24
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
25
Electrical Harness Ass’y art. S32100RCA000
По запросу
26
Coolant Temperature Control Unit art. S37270RA1000
По запросу
