модель 2007 года
- Модель DS250
- Код модели DS 250, CE

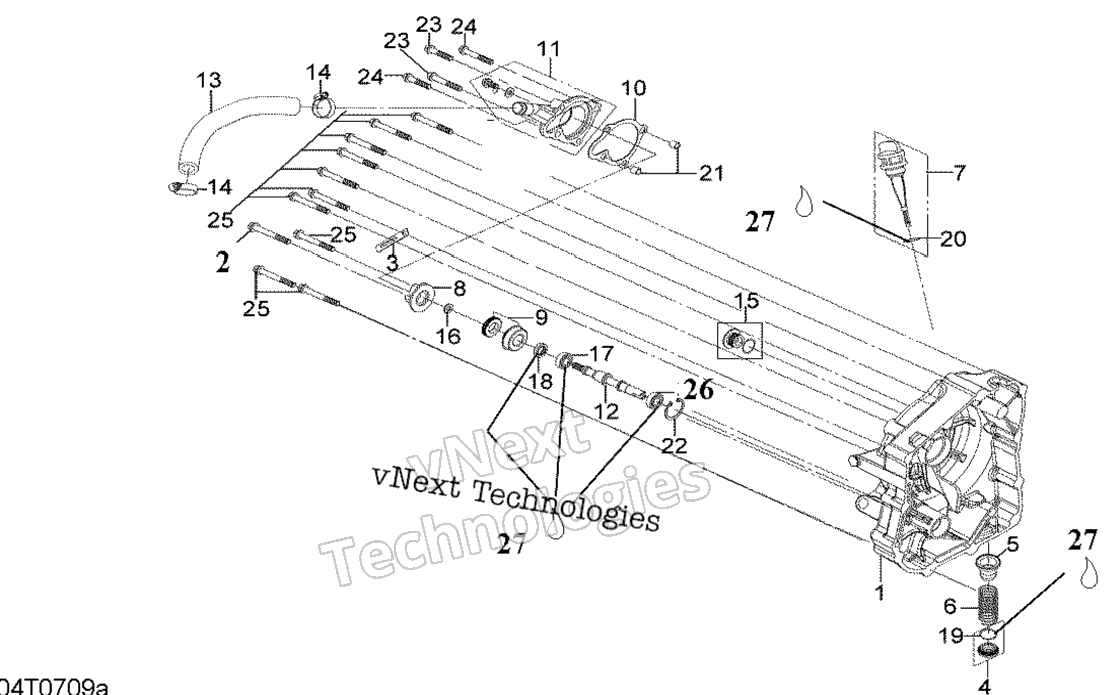

Схема магнето Cover And Water Pump для DS 250, CE
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase art. S11330RB1000
По запросу
2
Flanged Hex. Screw M6 X 70 art. S960010607000
По запросу
3
Clamp art. S12342X01000
По запросу
4
Cap Ass’y art. S1236AV02000
По запросу
5
Oil Filter Screen art. S15421M9Q000
По запросу
6
Oil Filter Screw Spring art. S15426M9Q000
По запросу
7
Oil Level Gauge Ass’y art. S1565ARCA000
По запросу
8
Water Pump Impeller art. S19215HLA000
По запросу
9
Mechanical Seal art. S19217H9A300
По запросу
10
Gasket art. S19229H9A002
По запросу
11
Water Pump Cover art. S1922AHLA000
По запросу
12
Water Pump Shaft art. S19231HMA000
По запросу
13
Hose art. S19502RB1000
По запросу
14
Clamp art. S19505KS6700
По запросу
15
Cap And Seal Ass’y art. S9008AH9A000
По запросу
16
Washer art. S90423KJ9000
По запросу
17
Ball Bearing art. S91001KJ9005
По запросу
18
Oil Seal art. S91205KF0003
По запросу
19
Not Available As Spare Parts art. NASP/NDPR
По запросу
20
Not Available As Spare Parts art. NASP/NDPR
По запросу
21
Dowel Pin art. S9430108140
По запросу
22
Circlip art. S9452026000
По запросу
23
Flanged Bolt M6 X 22 art. S960010602200
По запросу
24
Flanged Bolt M6 X 32 art. S960010603200
По запросу
25
Flanged Bolt M6 X 45 art. S960010604500
По запросу
26
Ball Bearing art. S961006000000
По запросу
27
Engine Oil art. XXXX
По запросу
