модель 2007 года
- Модель TRX90 / X
- Код модели TRX90EX AC

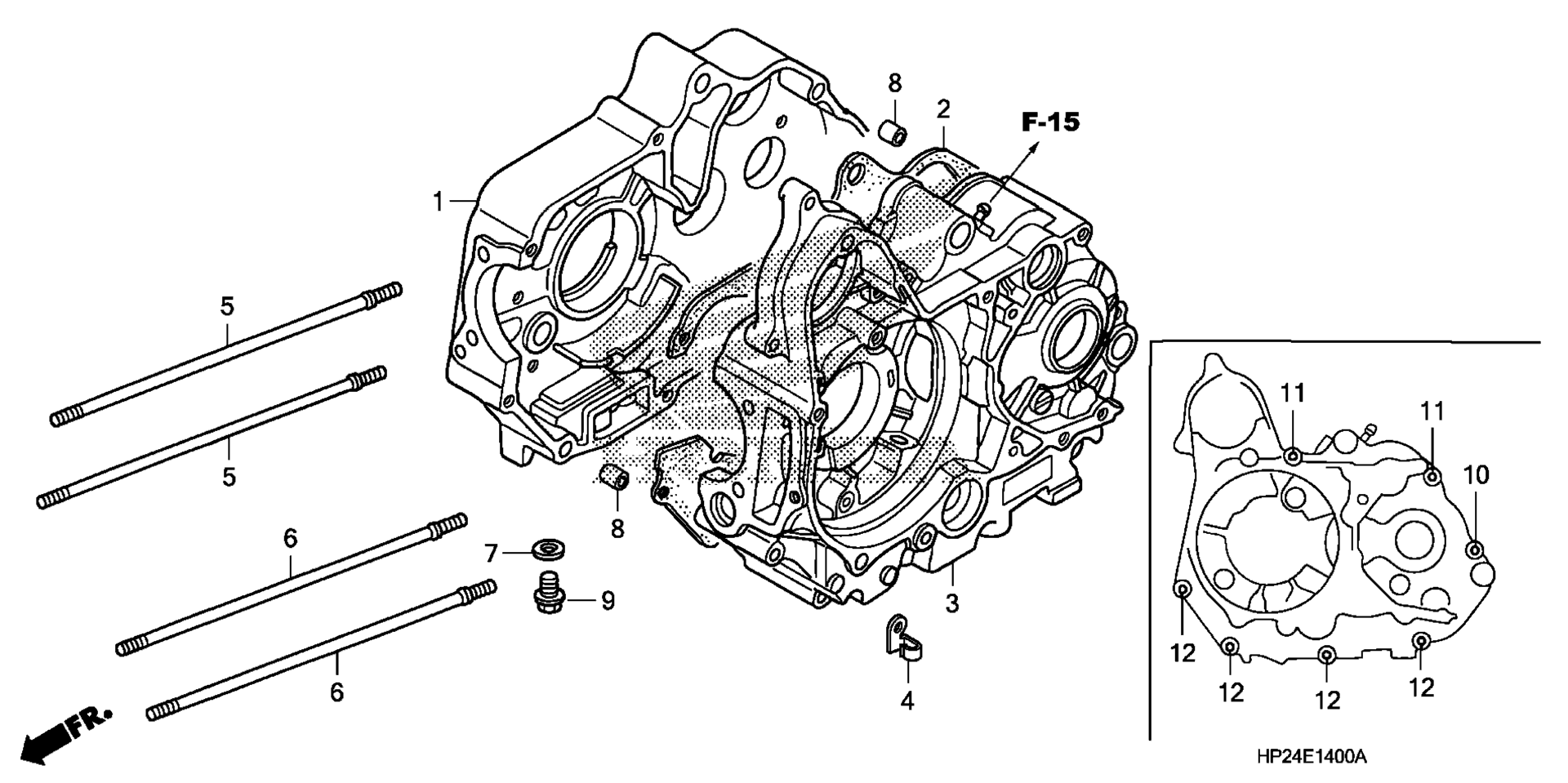

Схема картера для TRX90EX AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-GB6-911
По запросу
2
GASKET, CRANKCASE art. 11191-GW8-680
По запросу
2
GASKET, CRANKCASE art. 11191-GW8-682
По запросу
3
CRANKCASE, L. art. 11200-HP2-671
По запросу
4
STAY, OVERFLOW TUBE art. 16110-GG2-750
По запросу
5
BOLT A, CYLINDER STUD (6X198) art. 90031-GF6-000
По запросу
6
BOLT B, CYLINDER STUD (6X205.5) art. 90032-GF6-000
По запросу
7
GASKET, DRAIN PETCOCK (12.5X20) art. 90407-259-000
По запросу
8
PIN, DOWEL (10X14) art. 94301-10140
По запросу
9
BOLT, DRAIN PLUG (12MM) art. 92800-12000
По запросу
10
BOLT, FLANGE (6X50) art. 96001-06050-00
По запросу
11
BOLT, FLANGE (6X60) art. 96001-06060-00
По запросу
12
BOLT, FLANGE (6X65) art. 96001-06065-00
По запросу
