модель 2007 года
- Модель TRX90 / X
- Код модели TRX90EX AC

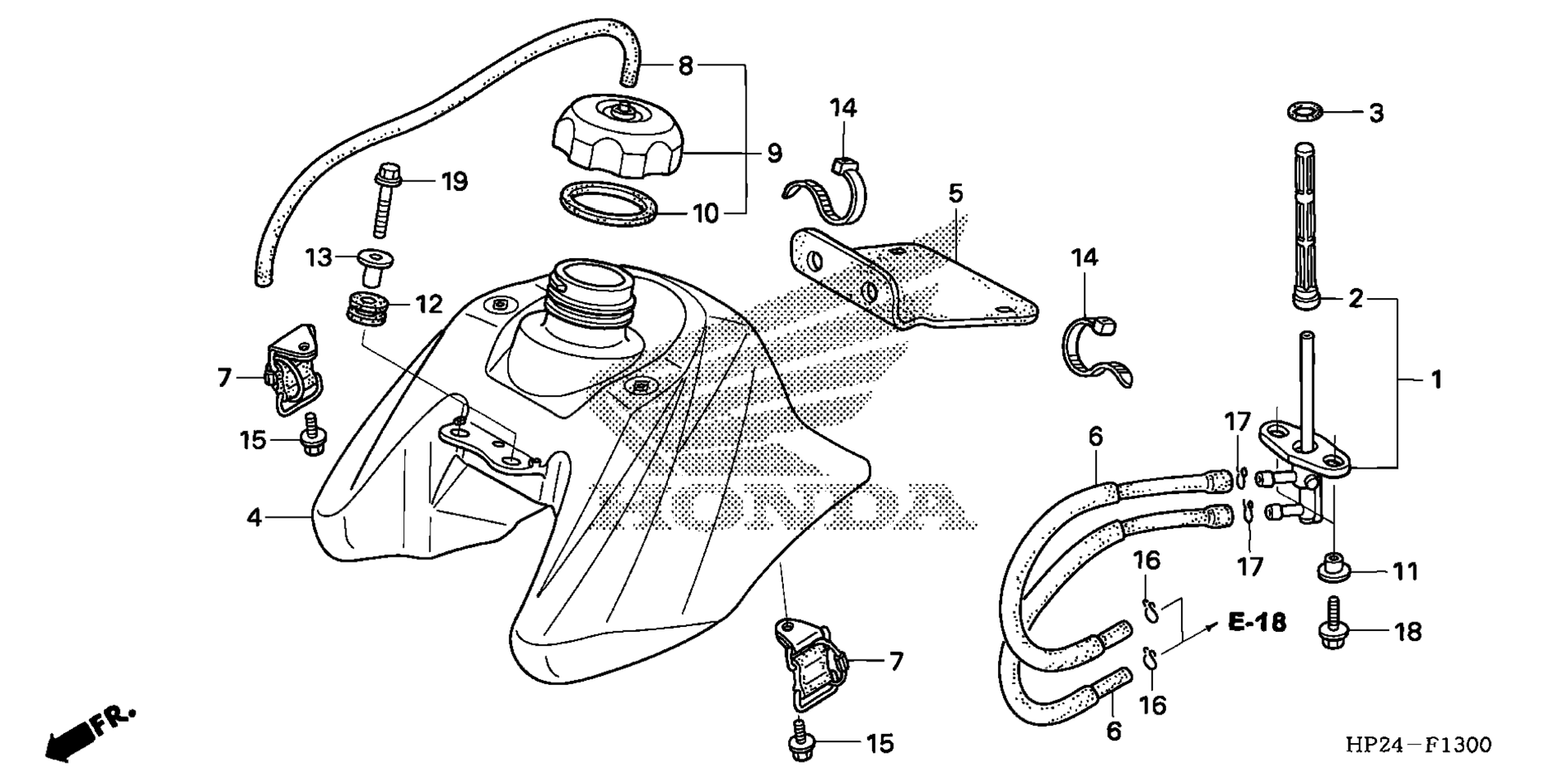

Схема топливного бака (1) для TRX90EX AC
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER ASSY., FUEL art. 16900-HP2-671
По запросу
2
SCREEN SET, FUEL STRAINER art. 16952-HN1-003
По запросу
3
O-RING (11.8X3.55) art. 16997-467-000
По запросу
4
TANK, FUEL art. 17510-HP2-670
По запросу
5
MAT, FUEL TANK art. 17511-HP2-670
По запросу
6
TUBE, FUEL art. 17514-HP2-670
По запросу
7
BAND, RR. TANK art. 17516-HP2-670
По запросу
8
TUBE, FUEL CAP BREATHER art. 17521-HA2-670
По запросу
9
Крышка бензобака Honda art. 17620-HF7-000
По запросу
10
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
11
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
12
RUBBER, MUFFLER art. 18334-KA3-830
По запросу
13
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
14
BAND (BLACK 3.5X140) art. 35701-MG9-950
По запросу
15
BOLT, FLANGE (6X10) art. 90020-ZV0-000
По запросу
16
CLIP, TUBE (B10) art. 95002-02100
По запросу
17
Стопор Honda art. 95002-02120
от 263 ₽
18
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
19
BOLT, FLANGE (6X22) art. 95701-06022-07
По запросу
