модель 2007 года
- Модель TRX90 / X
- Код модели TRX90EX AC

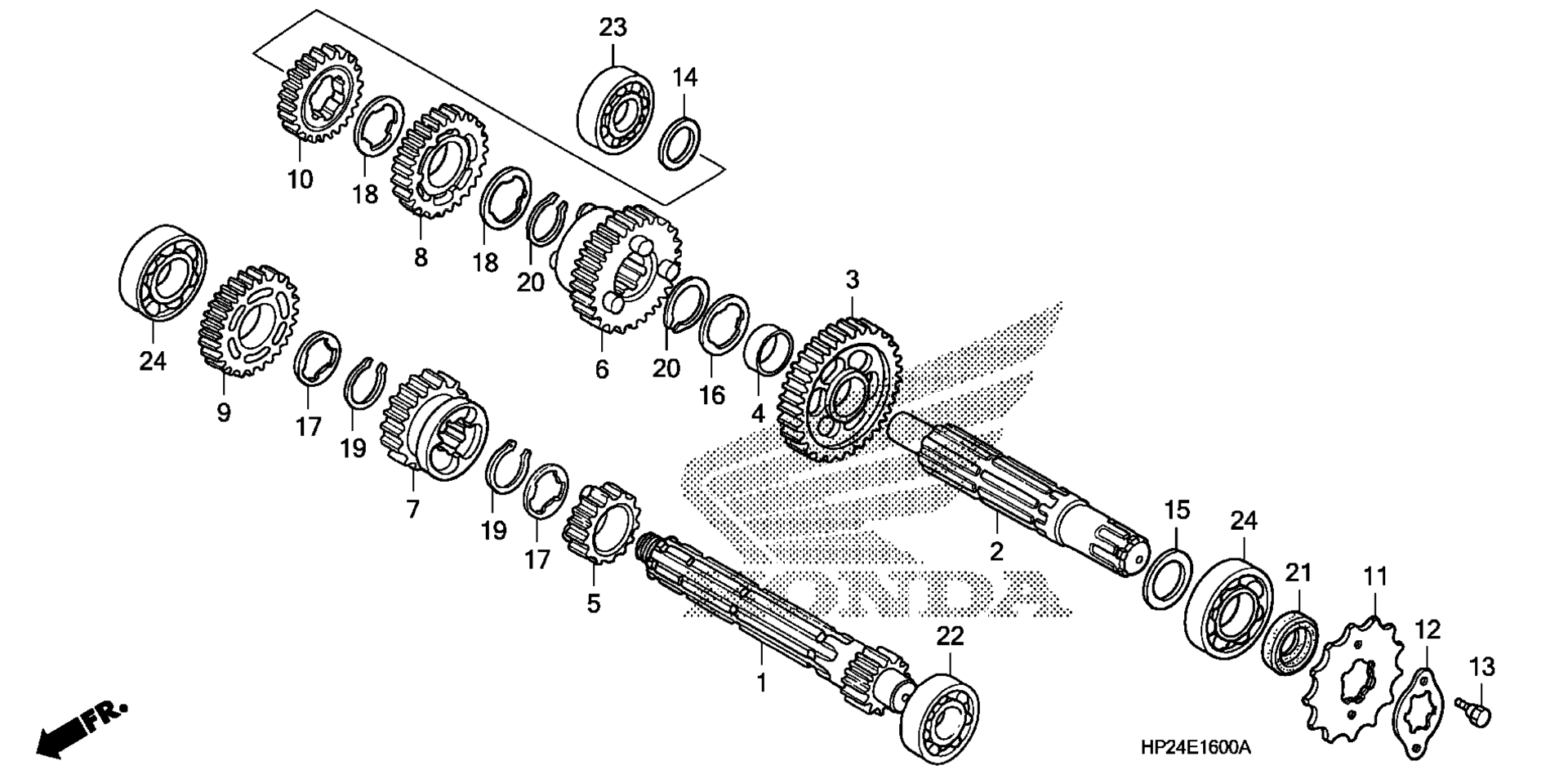

Схема трансмиссии для TRX90EX AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (12T) art. 23211-KFM-900
По запросу
2
COUNTERSHAFT art. 23221-HF7-000
По запросу
3
GEAR, COUNTERSHAFT LOW (34T) art. 23421-GN5-910
По запросу
4
BUSH (20X9) art. 23422-GB4-770
По запросу
5
GEAR, MAINSHAFT SECOND (16T) art. 23431-HF7-000
По запросу
6
GEAR, COUNTERSHAFT SECOND (31T) art. 23441-HF7-000
По запросу
7
GEAR, MAINSHAFT THIRD (20T) art. 23451-HF7-000
По запросу
8
GEAR, COUNTERSHAFT THIRD (26T) art. 23461-GK4-762
По запросу
9
GEAR, MAINSHAFT FOURTH (24T) art. 23471-GN5-910
По запросу
10
GEAR, COUNTERSHAFT FOURTH (23T) art. 23481-HF7-000
По запросу
11
SPROCKET, DRIVE (13T) art. 23801-HF7-000
По запросу
12
PLATE, DRIVE SPROCKET FIXING art. 23802-041-010
По запросу
13
BOLT, DRIVE SPROCKET FIXING art. 90084-041-000
По запросу
14
WASHER, THRUST (12MM) art. 90451-GF6-000
По запросу
15
WASHER, THRUST (17MM) art. 90452-GB4-770
По запросу
16
WASHER, SPLINE (20X1.2) art. 90461-GB4-770
По запросу
17
WASHER, SPLINE (17MM) art. 90461-035-000
По запросу
18
WASHER, SPLINE (20MM) art. 90461-459-010
По запросу
19
CIRCLIP, OUTER (17MM) art. 90601-001-000
По запросу
20
CIRCLIP (20MM) art. 90601-459-000
По запросу
21
OIL SEAL (17X29X5) (NOK) art. 91203-GBG-900
По запросу
22
BEARING, RADIAL BALL (6001) art. 96100-60010-00
По запросу
23
BEARING, RADIAL BALL (6201) art. 96100-62010-00
По запросу
24
Подшипник Honda 96100-6203000 art. 96100-62030-00
По запросу
