модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX A

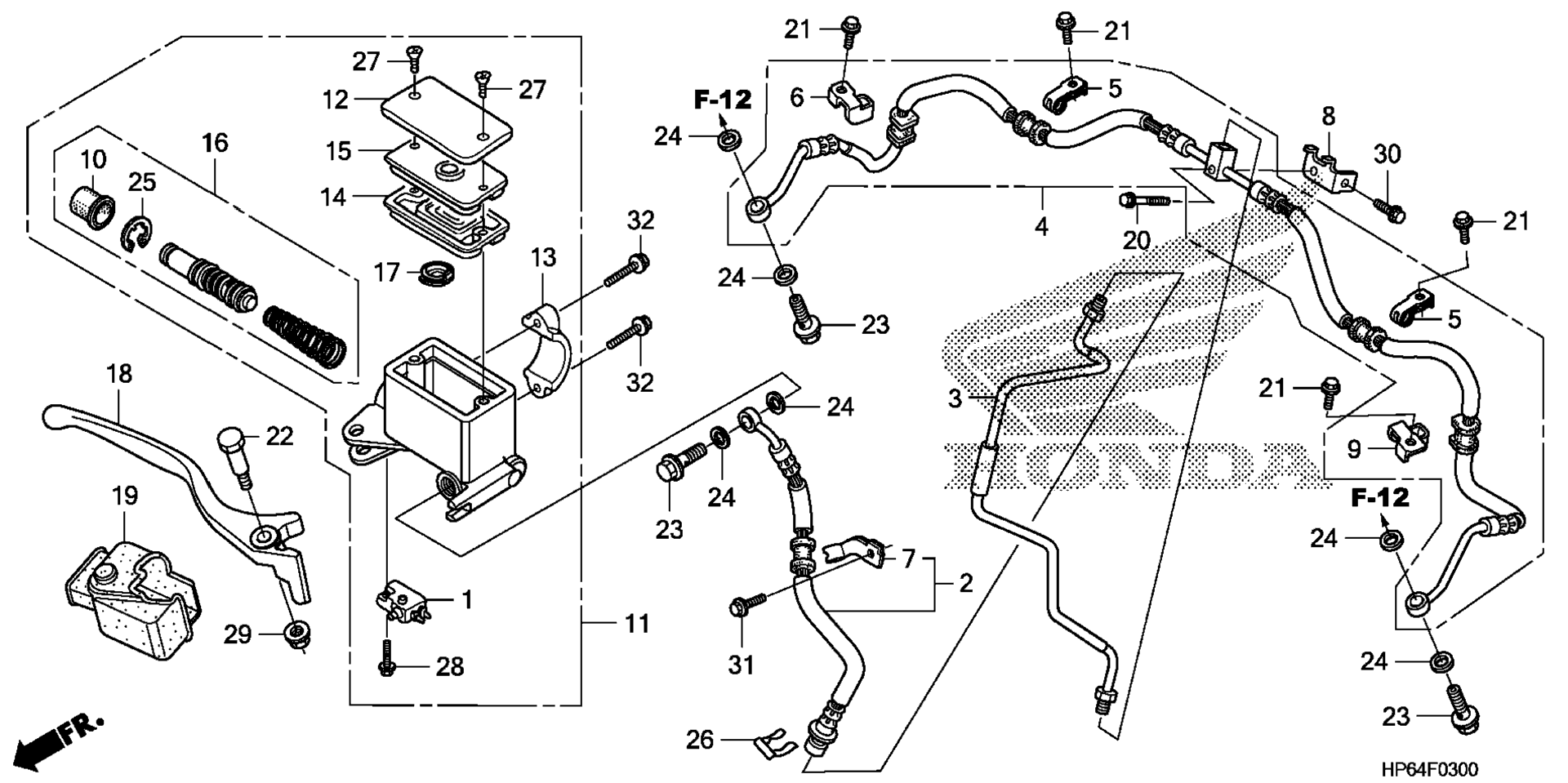

Схема переднего главного цилиндра тормоза для TRX700XX A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP (OMRON) art. 35340-HR0-305
По запросу
2
HOSE ASSY. A, FR. BRAKE art. 45126-HP6-A01
По запросу
3
PIPE, FR. BRAKE art. 45127-HP6-A00
По запросу
4
HOSE ASSY. B, FR. BRAKE art. 45128-HP6-A01
По запросу
5
CLAMP A, FR. BRAKE HOSE LOW art. 45461-HP6-A00
По запросу
6
CLAMP B, R. FR. BRAKE HOSE art. 45462-HP6-A00
По запросу
7
CLAMP, FR. BRAKE HOSE (UPPER) art. 45463-HP6-A00
По запросу
8
STAY, BRAKE JOINT art. 45464-HP6-A00
По запросу
9
CLAMP B, L. FR. BRAKE HOSE art. 45472-HP6-A00
По запросу
10
BOOT art. 45504-410-003
По запросу
11
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-HP1-601
По запросу
12
CAP, MASTER CYLINDER art. 45513-GW3-851
По запросу
13
HOLDER, MASTER CYLINDER art. 45517-GW0-751
По запросу
14
DIAPHRAGM art. 45520-MG7-006
По запросу
15
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
16
MASTER CYLINDER SET art. 45530-HA8-771
По запросу
17
SEPARATOR art. 46666-HB9-006
По запросу
18
LEVER, R. HANDLEBAR art. 53175-HP6-A01
По запросу
19
COVER, R. HANDLE LEVER art. 53176-HC0-671
По запросу
20
BOLT, FLANGE (6X25) (NSHF) art. 90005-GHB-670
По запросу
21
BOLT, FLANGE (6X10) (NSHF) art. 90110-HP1-000
По запросу
22
BOLT, HANDLE LEVER PIVOT art. 90114-166-006
По запросу
23
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
24
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
25
CIRCLIP art. 90651-MA5-671
По запросу
26
CLIP, BRAKE HOSE art. 90651-538-000
По запросу
27
SCREW, FLAT (4X12) art. 93600-04012-1A
По запросу
28
SCREW-WASHER (4X14) art. 93893-04014-07
По запросу
29
NUT, FLANGE (6MM) art. 94050-06000
По запросу
30
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
31
BOLT, FLANGE (6X14) art. 96001-06014-07
По запросу
32
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
