модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX A

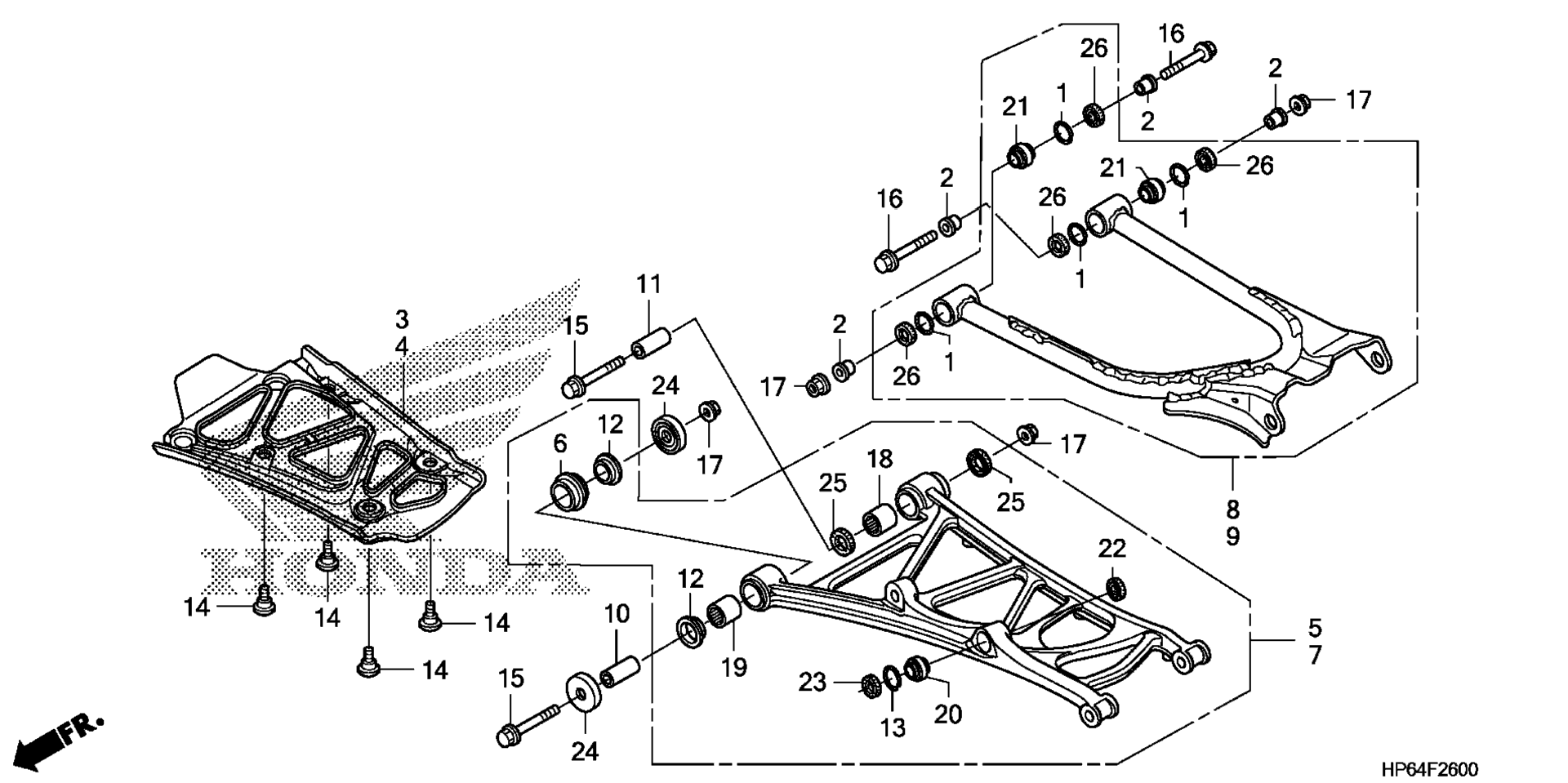

Схема заднего рычага подвески для TRX700XX A
Схема
Детали
Номер
Наименование детали
Цена
1
Стопорное кольцо art. 51393-HB9-670
от 725 ₽
Аналог
5 460 ₽
Требуется 8 шт.
2
COLLAR, FR. ARM PIVOT art. 51394-HC0-000
от 5 460 ₽
Аналог
5 460 ₽
Требуется 8 шт.
3
GUARD, R. RR. art. 52315-HP6-A00
По запросу
4
GUARD, L. RR. art. 52316-HP6-A00
По запросу
5
ARM ASSY., R. RR. (LOWER) art. 52350-HP6-A00
По запросу
6
SLEEVE, ARM PIVOT (LOWER) art. 52352-HP6-A00
По запросу
7
ARM ASSY., L. RR. (LOWER) art. 52360-HP6-A00
По запросу
8
ARM ASSY., R. RR. (UPPER) art. 52370-HP6-A00
По запросу
9
ARM ASSY., L. RR. (UPPER) art. 52380-HP6-A00
По запросу
10
COLLAR A, RR. ARM (LOWER) art. 52391-HP6-A00
По запросу
11
COLLAR B, RR. ARM (LOWER) art. 52392-HP6-A00
По запросу
12
BUSH, ARM PIVOT art. 52393-HP6-A01
По запросу
13
RING, STOPPER art. 52487-KA4-831
По запросу
14
BOLT, SOCKET (6X15) art. 90114-HP0-A00
По запросу
15
BOLT, FLANGE (10X62) art. 90117-HP6-A00
По запросу
16
Болт art. 90183-HC0-770
По запросу
17
Гайка Honda art. 90305-HC0-770
от 578 ₽
18
BEARING, NEEDLE (KOYO) art. 91071-KV3-005
По запросу
19
Подшипник игольчатый Honda art. 91071-MY1-005
По запросу
20
BEARING, SPHERICAL (10) art. 91074-MBR-722
По запросу
21
Сферический подшипник ( ШС ) Honda art. 91077-HB9-672
от 3 875 ₽
Аналог
5 460 ₽
Требуется 4 шт.
22
DUST SEAL (17X26X3) (ARAI) art. 91254-HP6-A01
По запросу
23
DUST SEAL (17X24X3) (ARAI) art. 91255-HP6-A01
По запросу
24
DUST SEAL, PIVOT art. 91256-HP6-A01
По запросу
25
Сальник подвески Honda art. 91262-KV3-831
По запросу
26
Сальник Honda art. 91265-HB9-671
от 473 ₽
Аналог
5 460 ₽
Требуется 8 шт.
