модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX A

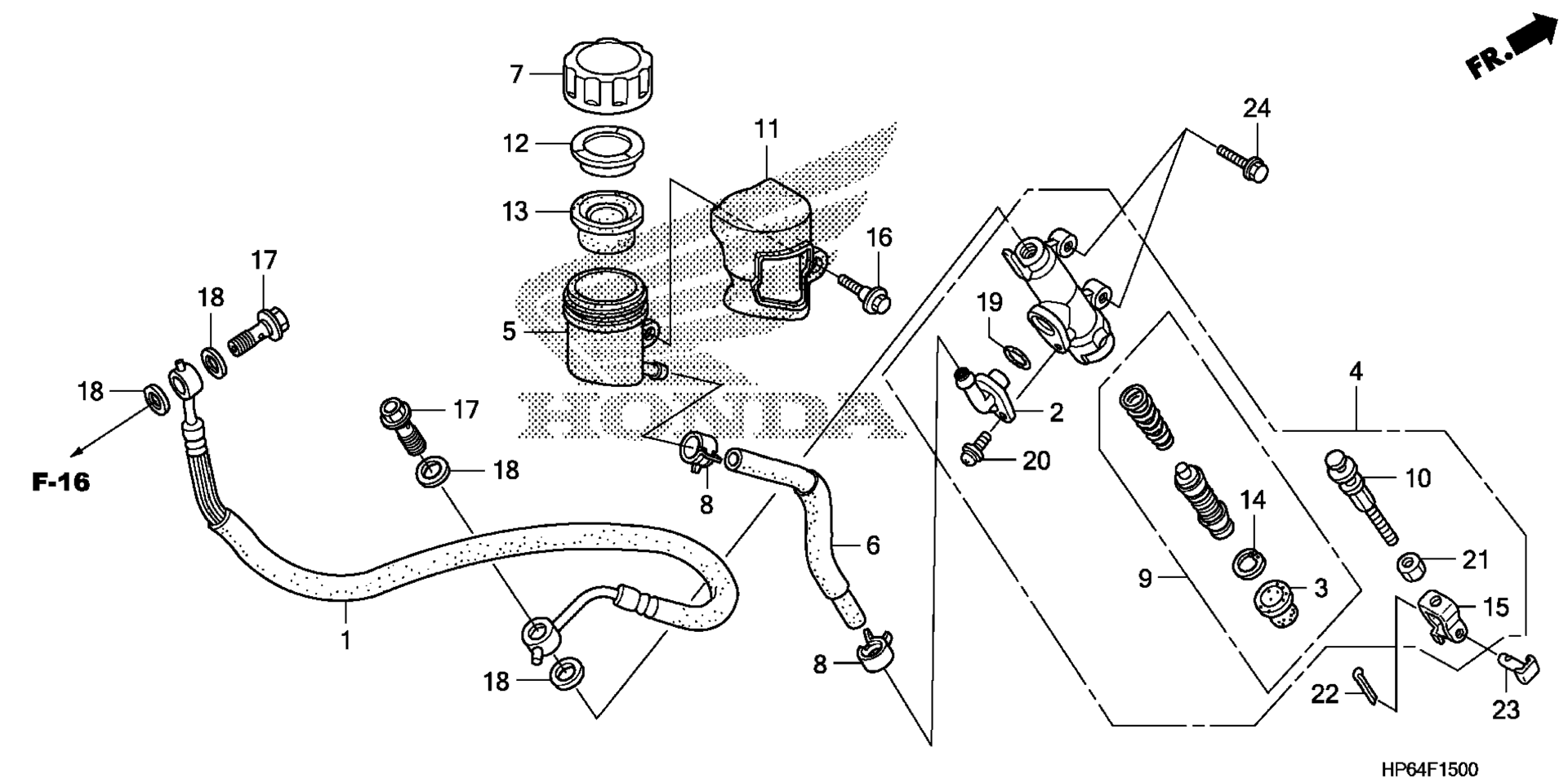

Схема заднего главного цилиндра тормоза для TRX700XX A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-HP6-A01
от 4 080 ₽
2
CONNECTOR, MASTER CYLINDER art. 43503-MER-D01
По запросу
3
BOOT art. 43504-MB2-006
По запросу
4
MASTER CYLINDER SUB-ASSY., RR. BRAKE (NISSIN) art. 43510-HP6-A01
По запросу
5
CUP, MASTER CYLINDER OIL art. 43511-KS6-702
По запросу
6
HOSE, RR. BRAKE MASTER CYLINDER art. 43512-HP6-A01
По запросу
7
CAP, MASTER CYLINDER art. 43513-KS6-701
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MJ6-315
По запросу
10
ROD, PUSH (NISSIN) art. 43530-HC0-006
По запросу
11
COVER, RR. MASTER CYLINDER CUP art. 43560-HP6-A00
По запросу
12
PLATE, DIAPHRAGM art. 45518-GM9-711
По запросу
13
DIAPHRAGM art. 45520-GM9-711
По запросу
14
CIRCLIP art. 46182-MEL-D21
По запросу
15
JOINT, BRAKE ROD art. 46504-MAL-601
По запросу
16
BOLT, FLANGE (6MM) art. 90139-MCA-A60
По запросу
17
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
18
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
19
O-RING (14.8X2.4) art. 91212-422-006
По запросу
20
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
21
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
22
PIN, COTTER (2.0X22) art. 94201-29220
По запросу
22
Штифт стопорный 2.0X35 Honda art. 94201-20350
По запросу
22
PIN, SPLIT (2.0X22) art. 94201-20220
По запросу
23
PIN D, JOINT art. 95015-54000
По запросу
24
Болт 6х22 Honda art. 95701-06022-00
По запросу
