модель 2002 года
- Модель Quadsport Z50 /LT-A 50
- Код модели LT-A50

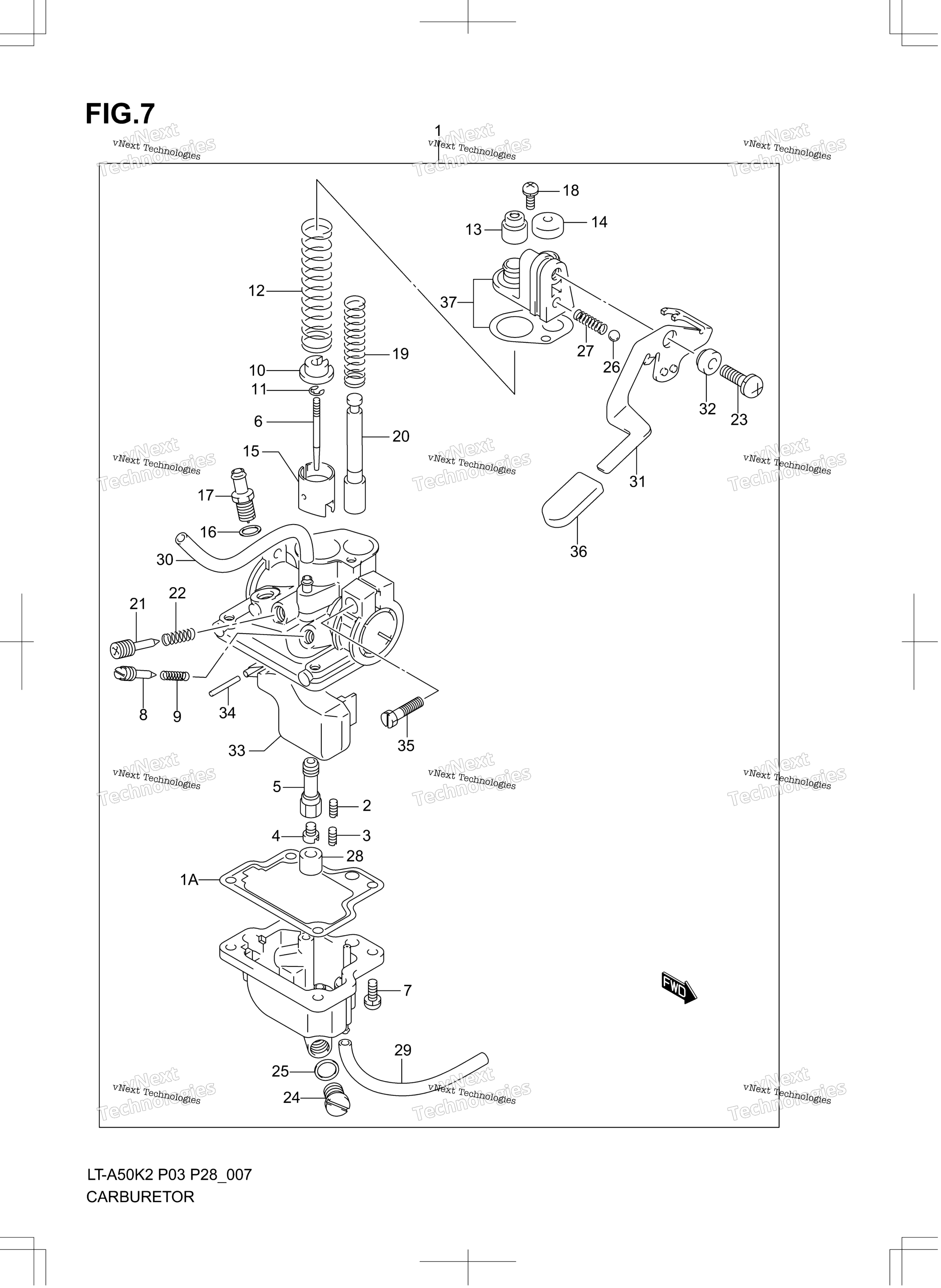

Схема карбюратора для LT-A50
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, FLOAT CHAMBER art. 13251-43F00-000
По запросу
1
CARBURETOR ASSY Includes Item(s) 1A - 37 art. 13200-43F01-000
По запросу
2
JET, PILOT NO.1 (15) art. 09492-15015-000
По запросу
3
JET, PILOT NO.2 (0.38) art. 09492-15009-000
По запросу
4
JET, MAIN (55.0) art. 09491-55004-000
По запросу
5
JET, NEEDLE (E-6) art. 09494-00380-000
По запросу
6
NEEDLE, JET (3E3-4) art. 13383-19010-000
По запросу
7
SCREW art. 02112-3412B-000
По запросу
8
SCREW, THROTTLE STOP art. 13267-01010-000
По запросу
9
SPRING, STOP SCREW art. 13268-01010-000
По запросу
10
SEAT, THROTTLE VALVE SPRING art. 13387-04430-000
По запросу
11
CLIP, NEEDLE art. 13394-40D00-000
По запросу
12
SPRING, THROTTLE VALVE art. 13573-27630-000
По запросу
13
CAP art. 13681-04011-000
По запросу
14
CAP, STARTER art. 13682-98010-000
По запросу
15
VALVE, THROTTLE (CA:3.0) art. 13551-43F00-000
По запросу
16
GASKET, VALVE SEAT art. 13663-31010-000
По запросу
17
VALVE, NEEDLE art. 13370-04110-000
По запросу
18
SCREW art. 13601-04108-000
По запросу
19
SPRING, STARTER VALVE art. 13417-18630-000
По запросу
20
VALVE, STARTER art. 13411-04410-000
По запросу
21
SCREW, PILOT AIR (1,1/8) art. 13269-04010-000
По запросу
22
SPRING art. 13268-01010-000
По запросу
23
SCREW art. 13601-06128-000
По запросу
24
PLUG, DRAIN art. 13247-05010-000
По запросу
25
GASKET, DRAIN PLUG art. 13249-05010-000
По запросу
26
BALL art. 13435-33110-000
По запросу
27
SPRING art. 13434-30650-000
По запросу
28
HOSE L:600!6.5 art. 09355-45001-600
По запросу
29
HOSE, OVER FLOW (5X3X300) L:600!175 art. 09352-30504-600
По запросу
30
HOSE, AIR VENT (5X3X300) L:600!200 art. 09352-30504-600
По запросу
31
LEVER, STARTER art. 13413-43F00-000
По запросу
32
RING art. 13424-30650-000
По запросу
33
FLOAT art. 13252-04011-000
По запросу
34
PIN art. 13254-04010-000
По запросу
35
BOLT art. 13323-04010-000
По запросу
36
CAP, LEVER art. 13416-28700-000
По запросу
37
TOP ASSY art. 13261-04410-000
По запросу
