модель 2002 года
- Модель Quadsport Z50 /LT-A 50
- Код модели LT-A50

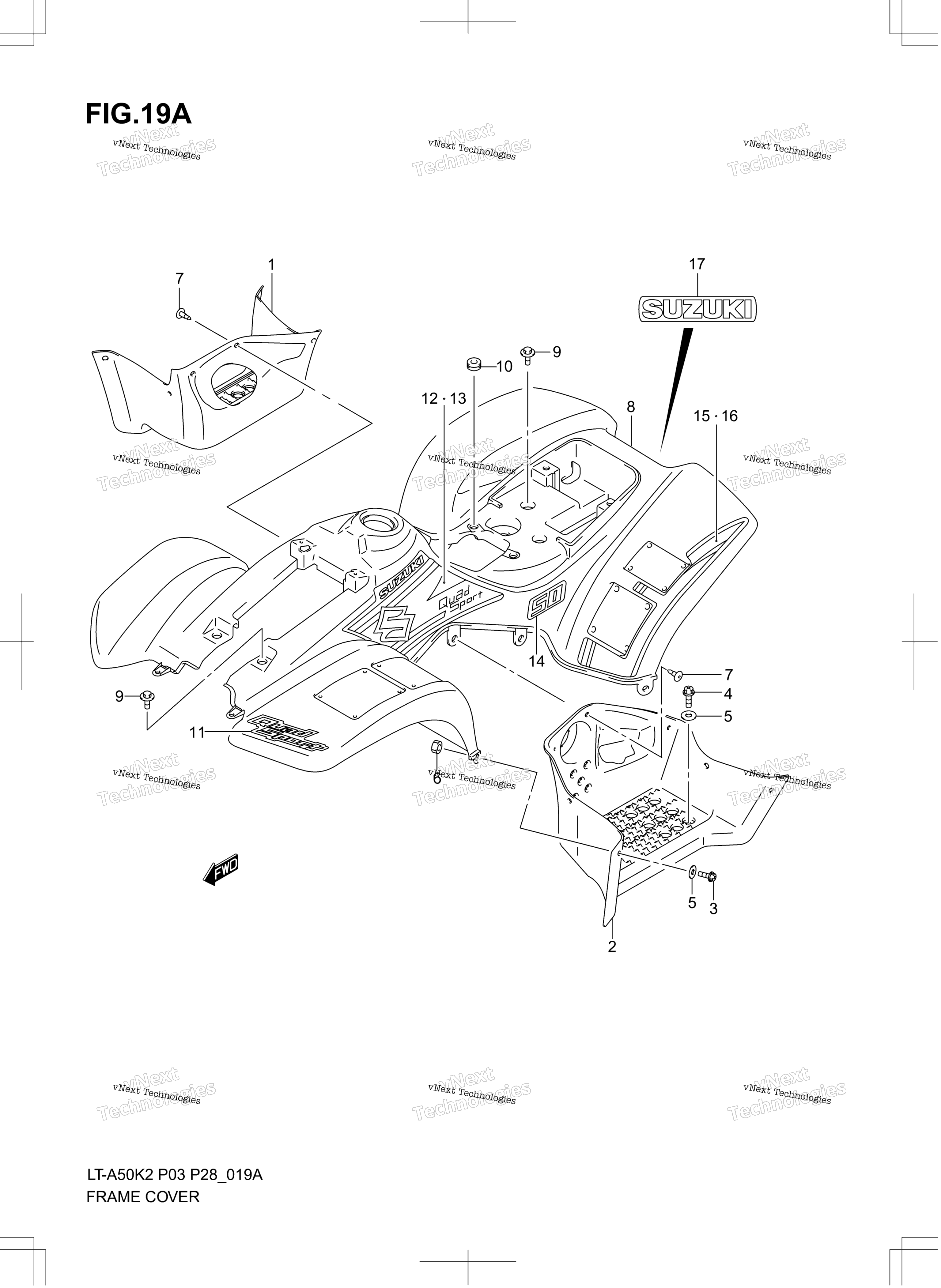

Схема крышки рамы (Model K3) для LT-A50
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FRAME RH (BLACK) art. 47111-43F00-291
По запросу
2
COVER, FRAME LH (BLACK) art. 47211-43F00-291
По запросу
3
SCREW art. 02142-0620A-000
По запросу
4
BOLT art. 02162-0620C-000
По запросу
5
WASHER art. 09160-06052-000
По запросу
6
NUT art. 08319-3106A-000
По запросу
7
Клипса Suzuki art. 09409-06314-5PK
от 326 ₽
8
COVER, FRAME CENTER (YELLOW) P28 art. 47311-43F20-YU1
По запросу
8
COVER, FRAME CENTER (YELLOW) art. 47311-43F02-YU1
По запросу
8
COVER, FRAME CENTER (RED) P28 art. 47311-43F20-YT9
По запросу
8
COVER, FRAME CENTER (RED) art. 47311-43F02-YT9
По запросу
9
BOLT, CENTER art. 09111-06081-000
По запросу
10
CUSHION art. 09320-12031-000
По запросу
11
EMBLEM, "QUAD SPORT" FOR YT9 art. 68131-43FB0-JN6
По запросу
11
EMBLEM, "QUAD SPORT" FOR YU1 art. 68131-43FB0-JN5
По запросу
12
EMBLEM, CENTER RH FOR YU1 art. 68131-43F10-GY7
По запросу
12
EMBLEM, CENTER RH FOR YT9 art. 68131-43F10-JM9
По запросу
13
EMBLEM, CENTER LH FOR YU1 art. 68141-43F10-GY7
По запросу
13
EMBLEM, CENTER LH FOR YT9 art. 68141-43F10-JM9
По запросу
14
EMBLEM, "50" FOR YU1 art. 68131-43FC0-GY8
По запросу
14
EMBLEM, "50" FOR YT9 art. 68131-43FC0-JN8
По запросу
15
TAPE, RH FOR YU1 art. 68135-43F00-GY6
По запросу
15
TAPE, RH FOR YT9 art. 68135-43F00-JN4
По запросу
16
TAPE, LH FOR YU1 art. 68145-43F00-GY6
По запросу
16
TAPE, LH FOR YT9 art. 68145-43F00-JN4
По запросу
17
EMBLEM, "SUZUKI" FOR YU1 art. 68131-43FA0-GY8
По запросу
17
EMBLEM, "SUZUKI" FOR YT9 art. 68131-43FA0-JN8
По запросу
