модель 2002 года
- Модель Quadsport Z50 /LT-A 50
- Код модели LT-A50

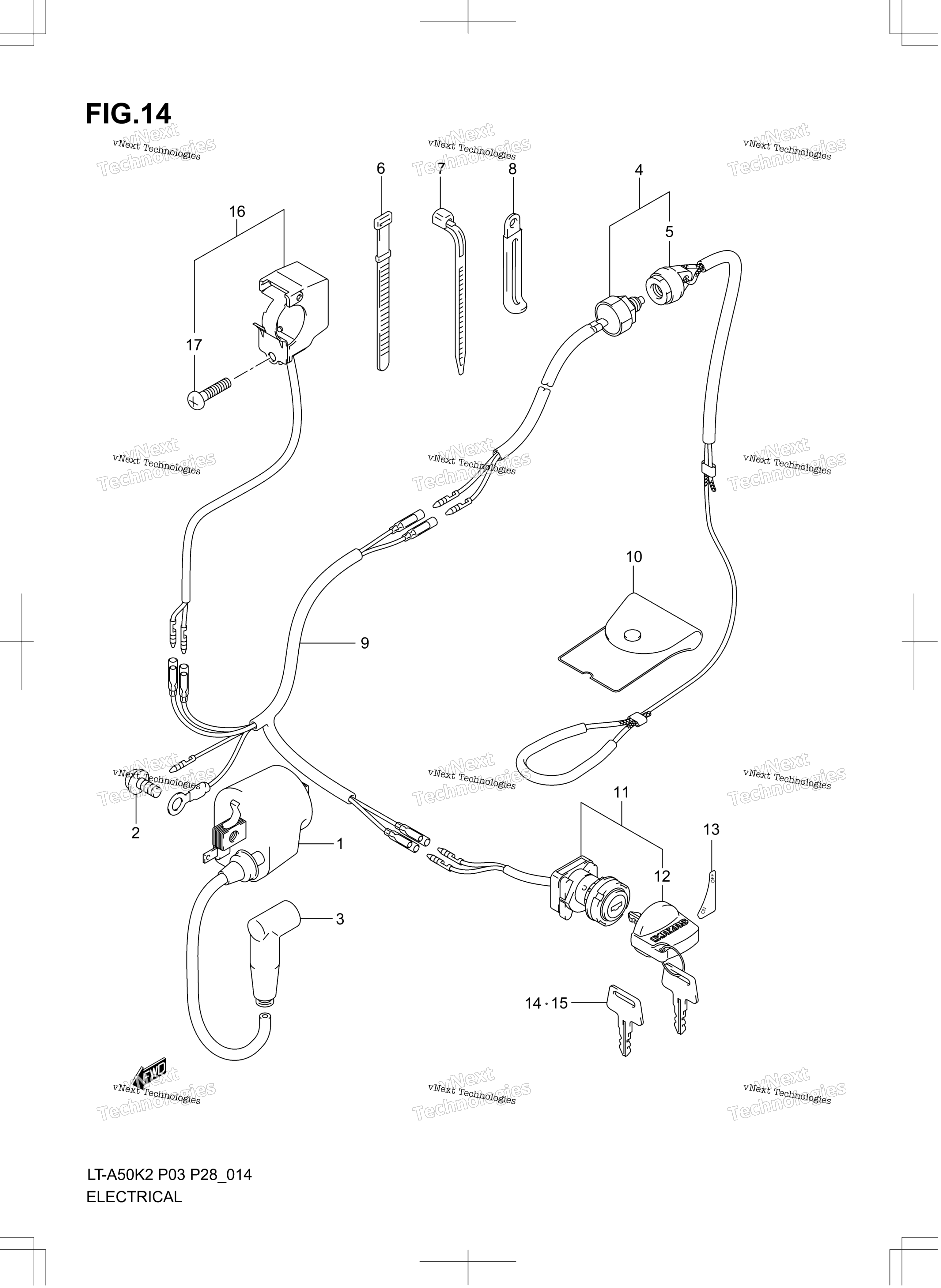

Схема электрооборудования для LT-A50
Схема
Детали
Номер
Наименование детали
Цена
1
UNIT & COIL ASSY, IGNITION art. 33410-35340-000
По запросу
2
SCREW art. 02112-7620B-000
По запросу
3
CAP, SPARK PLUG art. 33510-87D20-000
По запросу
4
SWITCH ASSY, EMERGENCY Includes Item(s) 5 art. 37820-04200-000
По запросу
5
CAP art. 37823-04600-000
По запросу
6
CLAMP (L:120) art. 09407-12402-000
По запросу
7
CLAMP (L:165) art. 09407-18402-000
По запросу
7
CLAMP (L:125) art. 09407-14403-000
По запросу
8
CLAMP (L:80) art. 09404-06039-000
По запросу
9
WIRE, IGNITION SW LEAD art. 36856-04200-000
По запросу
10
CASE, EMERGENCY SW STRING art. 37910-04200-000
По запросу
11
SWITCH ASSY, IGNITION Includes Item(s) 12 art. 37110-04201-000
По запросу
12
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
13
PLATE, CONTROL IDENTIFICATION art. 37139-43F00-000
По запросу
14
KEY, BLANK TYPE C OPT art. 37146-19B00-000
По запросу
15
KEY, BLANK TYPE D OPT art. 37146-19B10-000
По запросу
16
SWITCH ASSY, HANDLE LH Includes Item(s) 17 art. 37400-04602-000
По запросу
17
SCREW art. 02112-0516A-000
По запросу
