модель 2008 года
- Модель Quadracer R450 /LT-R450
- Код модели LT-R450

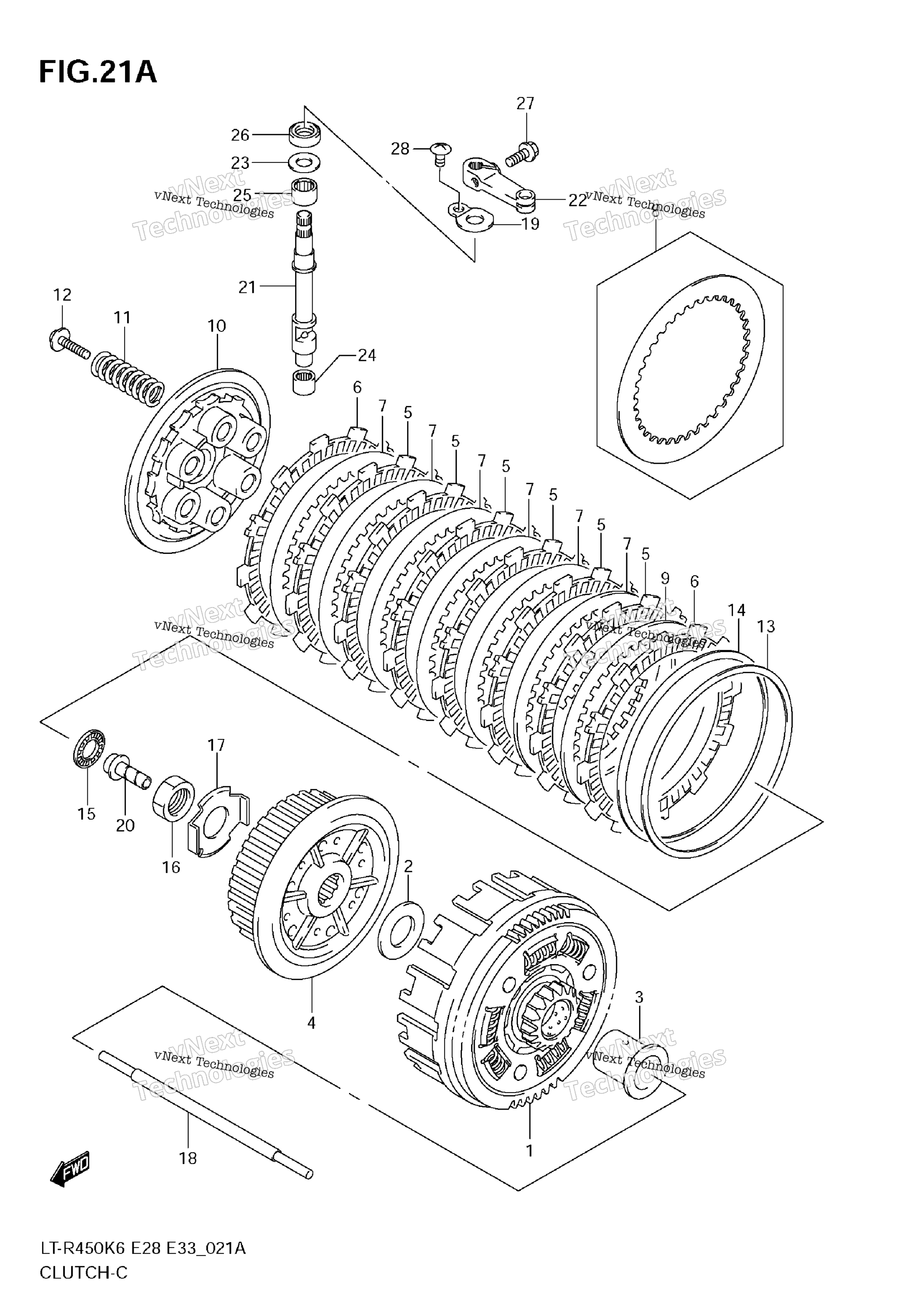

Схема сцепления (Model K8/K9) для LT-R450
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVEN NT:77/18 MODEL K9 art. 21200-45G20-000
По запросу
1
GEAR ASSY, PRIMARY DRIVEN NT:77/18 MODEL K8 art. 21200-45G10-000
По запросу
2
WASHER, HUB THR 22.5X39X3 art. 09160-22082-000
По запросу
3
SPACER, PRIMARY DRIVEN art. 21251-29F00-000
По запросу
4
HUB, SLEEVE art. 21411-45G00-000
По запросу
5
PLATE, DRIVE NO.1 art. 21441-45G00-000
По запросу
6
PLATE, DRIVE, NO.2 art. 21441-37F30-000
По запросу
7
PLATE, DRIVEN T:1.6 art. 21451-35G00-000
По запросу
8
PLATE, DRIVEN NO.3 T:2.0 art. 21451-45G00-000
По запросу
9
PLATE, DRIVEN T:1.6 art. 21452-35G00-000
По запросу
10
DISC, PRESSURE art. 21462-28H00-000
По запросу
11
SPRING art. 09440-18039-000
По запросу
12
BOLT (6X35) art. 21412-45G00-000
По запросу
13
SEAT, WAVE WASHER 113.5X121.5X1.2 art. 21471-35G00-000
По запросу
14
WASHER, PLATE WAVE art. 21472-35G00-000
По запросу
15
BEARING, RELEASE THRUST 10X22X2.8 art. 09263-10002-000
По запросу
16
NUT art. 09140-18017-000
По запросу
17
LOCK WASHER art. 21416-35G10-000
По запросу
18
ROD, CLUTCH PUSH art. 23110-45G00-000
По запросу
19
RETAINER, CL RLSE OIL SEAL art. 23117-05200-000
По запросу
20
PIECE, CL RLSE art. 23121-45G10-000
По запросу
21
CAMSHAFT, CL RLSE art. 23122-45G00-000
По запросу
22
ARM, CL RLSE art. 23271-31D00-000
По запросу
23
WASHER, CL RLSE 10X20X1 art. 09181-10195-000
По запросу
24
Подшипник КПП 10х14х14 Suzuki art. 09263-10014-000
от 2 552 ₽
25
BEARING, CL RLSE UPPER 12X16X10 art. 09263-12024-000
По запросу
26
SEAL, CL RLSE ARM 10X20X6 art. 09282-10012-000
По запросу
27
BOLT, CL RLSE ARM art. 01547-0616A-000
По запросу
28
STOPPER, CL RLSE CAM SHAFT art. 02142-0610B-000
По запросу
