модель 2008 года
- Модель Quadracer R450 /LT-R450
- Код модели LT-R450

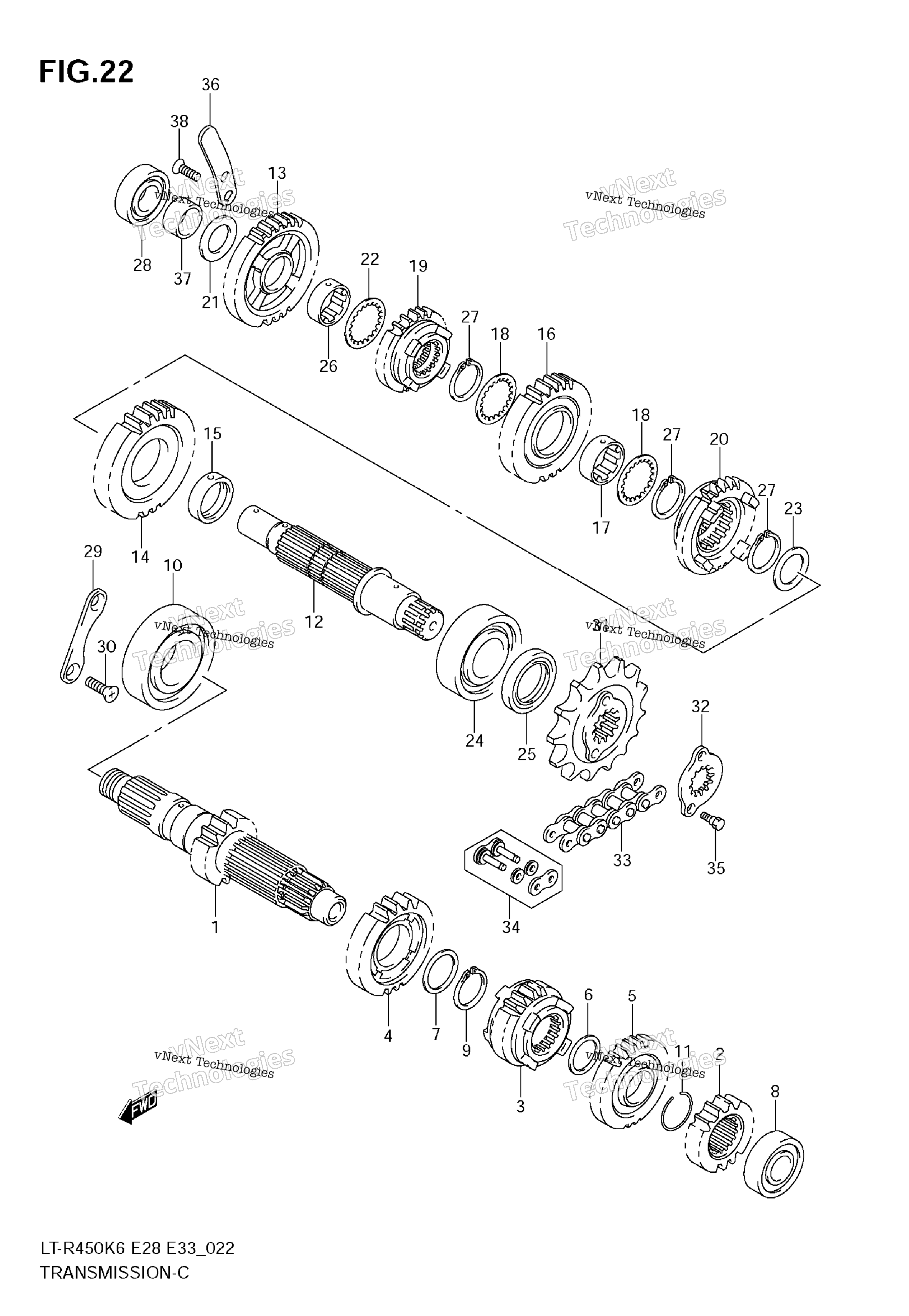

Схема трансмиссии (Model K6/K7) для LT-R450
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24120-45G00-000
По запросу
2
GEAR, 2ND DRIVE (NT:17) art. 24221-45G00-000
По запросу
3
Шестерня КПП Suzuki art. 24231-45G00-000
По запросу
4
Шестерня КПП Suzuki art. 24241-45G00-000
По запросу
5
GEAR, 5TH DRIVE (NT:23) art. 24251-45G00-000
По запросу
6
WASHER, 5TH (22X28X1.0) art. 09181-22139-000
По запросу
7
WASHER, 4TH (25X32X1.0) art. 09181-25139-000
По запросу
8
BEARING, CNTR SHAFT LH 17X40X12 art. 09262-17027-000
По запросу
9
CIRCLIP, 4TH DRIVE art. 09380-25003-000
По запросу
10
BEARING, CNTR SHAFT RH 25X52X14 art. 09262-25124-000
По запросу
11
CIRCLIP, 2ND DRIVE art. 09381-24001-000
По запросу
12
DRIVE SHAFT art. 24130-45G01-000
По запросу
13
GEAR, 1ST DRIVEN (NT:27) art. 24311-45G00-000
По запросу
14
GEAR, 2ND DRIVEN (NT:28) art. 24321-45G00-000
По запросу
15
BUSH, 2ND DRIVEN art. 24322-35F00-000
По запросу
16
Шестерня КПП Suzuki art. 24331-45G00-000
По запросу
17
BUSH, 3RD DRIVEN art. 24332-17E20-000
По запросу
18
WASHER, 3RD DRIVEN art. 24333-02F00-000
По запросу
19
Шестерня КПП Suzuki art. 24341-45G00-000
По запросу
20
GEAR, 5TH DRIVEN (NT:21) art. 24351-45G00-000
По запросу
21
WASHER, 1ST DRIVEN RH 20X34X1.0 art. 09181-20251-000
По запросу
22
WASHER, 1ST DRIVEN LH 22X34X1.0 art. 09181-22223-000
По запросу
23
WASHER, 2ND DRIVEN 27X36X1.0 art. 09160-27008-000
По запросу
24
BEARING, DRIVE SHAFT LH 25X62X17 art. 09262-25125-000
По запросу
25
SEAL, DRIVE SHAFT OIL 25X38X6 art. 09283-25086-000
По запросу
26
BUSH, 1ST DRIVEN GEAR art. 09300-22008-000
По запросу
27
CIRCLIP, 2ND/3RD DRIVEN art. 09380-27006-000
По запросу
28
BEARING, DRIVE SHAFT RH 20X42X12 art. 09262-20106-000
По запросу
29
RETAINER, COUNTER SHAFT RH art. 24741-05G00-000
По запросу
30
SCREW (6X12) art. 09126-06011-000
По запросу
31
SPROCKET, ENGINE (NT:14) art. 27511-07G00-000
По запросу
32
Пластина прижимная Suzuki art. 27512-07G00-000
По запросу
33
CHAIN ASSY (RK520SM0Z10S,96L) art. 27600-43B20-096
По запросу
34
JOINT SET OPT art. 27620-43B20-000
По запросу
35
BOLT art. 09111-06039-000
По запросу
36
RETAINER, KICK IDLE art. 26264-45G00-000
По запросу
37
SPACER (20X16X14) art. 09180-20059-000
По запросу
38
SCREW, KICK IDLE art. 02122-0616A-000
По запросу
