модель 2008 года
- Модель Quadracer R450 /LT-R450
- Код модели LT-R450

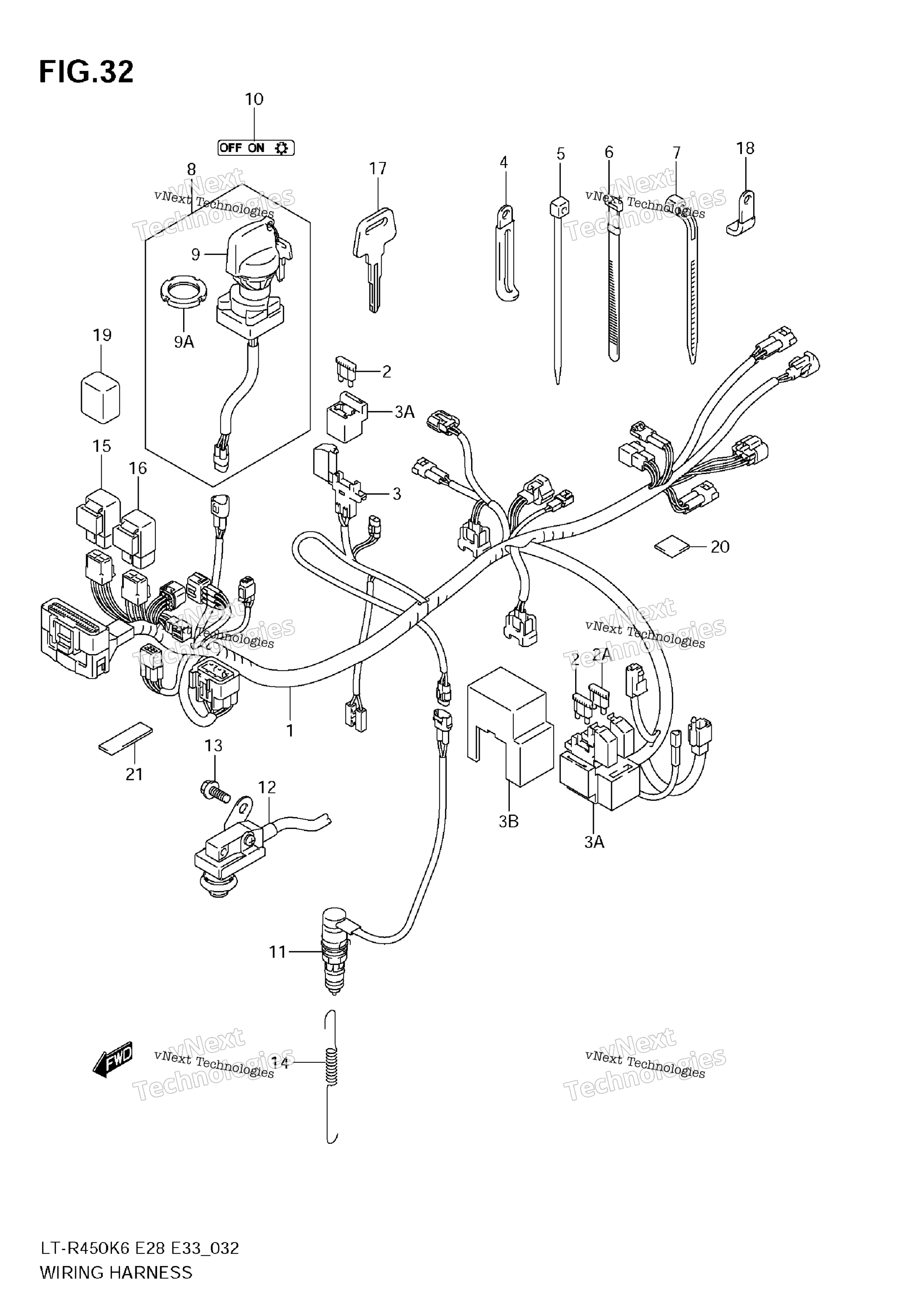

Схема жгута проводов для LT-R450
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING MODEL K9; Includes Item(s) 2 - 3A art. 36610-45G10-000
По запросу
1
HARNESS, WIRING MODEL K6/K7/K8 art. 36610-45G00-000
По запросу
2
FUSE (20A) art. 09481-20101-000
По запросу
2
FUSE (10A) art. 09481-10101-000
По запросу
3
COVER, FUSE art. 36717-45G00-000
По запросу
3
HOLDER art. 36742-45G00-000
По запросу
3
HOLDER art. 36742-39D00-000
По запросу
4
CLAMP (L:45) art. 09404-06429-000
По запросу
5
CLAMP (L:170) art. 09407-17403-000
По запросу
6
CLAMP (L:120) art. 09407-12402-000
По запросу
7
CLAMP (L:165) art. 09407-18402-000
По запросу
7
CLAMP (L:125) art. 09407-14403-000
По запросу
8
SWITCH ASSY, IGNITION Includes Item(s) 9 - 9A art. 37110-45G01-000
По запросу
9
NUT, IGNITION art. 37112-24500-000
По запросу
9
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
10
PLATE, CONTROL IDENTIFICATION art. 37139-45G01-000
По запросу
11
SWITCH ASSY, STOP LAMP MODEL K6/K7/K8 art. 37740-45G00-000
По запросу
12
SWITCH ASSY, STOP LAMP MODEL K9 art. 37740-45G10-000
По запросу
13
SCREW, SWITCH MODEL K9 art. 02162-0608A-000
По запросу
14
SPRING art. 09443-06088-000
По запросу
15
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
16
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
17
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
17
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
17
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
17
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
18
CLAMP MODEL K6/K7/K8 art. 36651-24B00-000
По запросу
19
COVER, CONNECTOR art. 36618-45G10-000
По запросу
20
PROTECTOR, HARNESS (30X80X1.0) CUT AS REQUIRED (30X30) art. 33652-29F00-000
По запросу
21
PROTECTOR, HARNESS (20X50X2.0) art. 36920-45G00-000
По запросу
