модель 2009 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

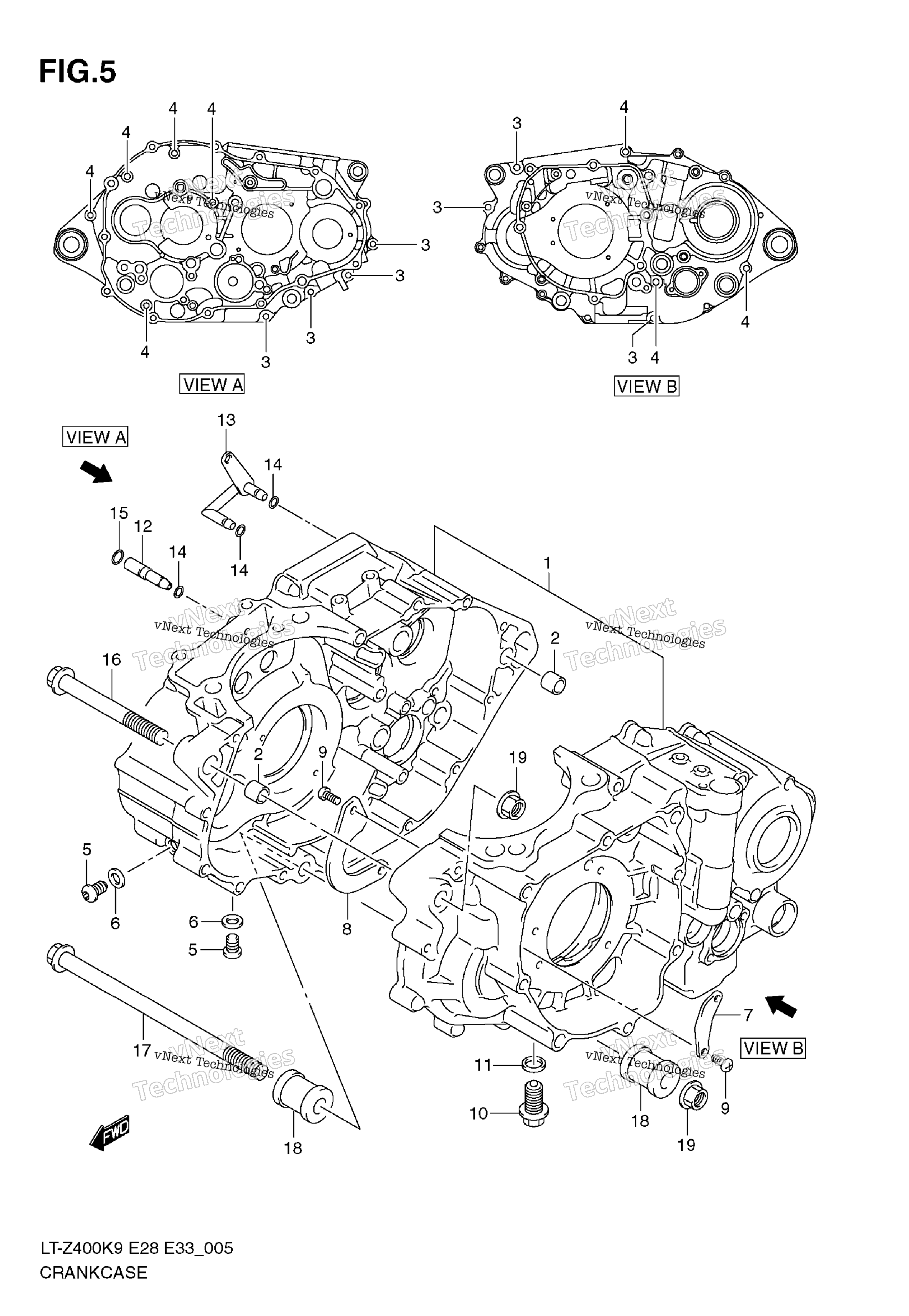

Схема картера для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 4 art. 11301-07820-000
По запросу
2
PIN art. 04211-13189-000
По запросу
3
BOLT art. 01547-0640A-000
По запросу
4
BOLT art. 01547-0670A-000
По запросу
5
PLUG (10X10) art. 09248-10010-000
По запросу
6
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
7
.SEPARATOR CRANKCASE OIL NO.1 art. 11323-29F00-000
По запросу
8
.SEPARATOR CRANKCASE OIL NO.2 art. 11324-29F00-000
По запросу
9
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
10
Пробка сливная Suzuki art. 09247-12106-000
от 421 ₽
11
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
12
PIPE OIL INNER NO.1 art. 11451-29F00-000
По запросу
13
PIPE, T/M OIL INNER NO.2 art. 11460-07G00-000
По запросу
14
O-RING (D:1.9 ID:4.8) art. 09280-05004-000
По запросу
15
O-RING (D:1.9 ID:6.8) art. 09280-07004-000
По запросу
16
BOLT (10X100) art. 09103-10110-000
По запросу
17
BOLT (10X180) art. 09103-10136-000
По запросу
18
SPACER, ENGINE MOUNTING (L:30) art. 11611-09F51-000
По запросу
19
NUT art. 09159-10115-000
По запросу
