модель 2009 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

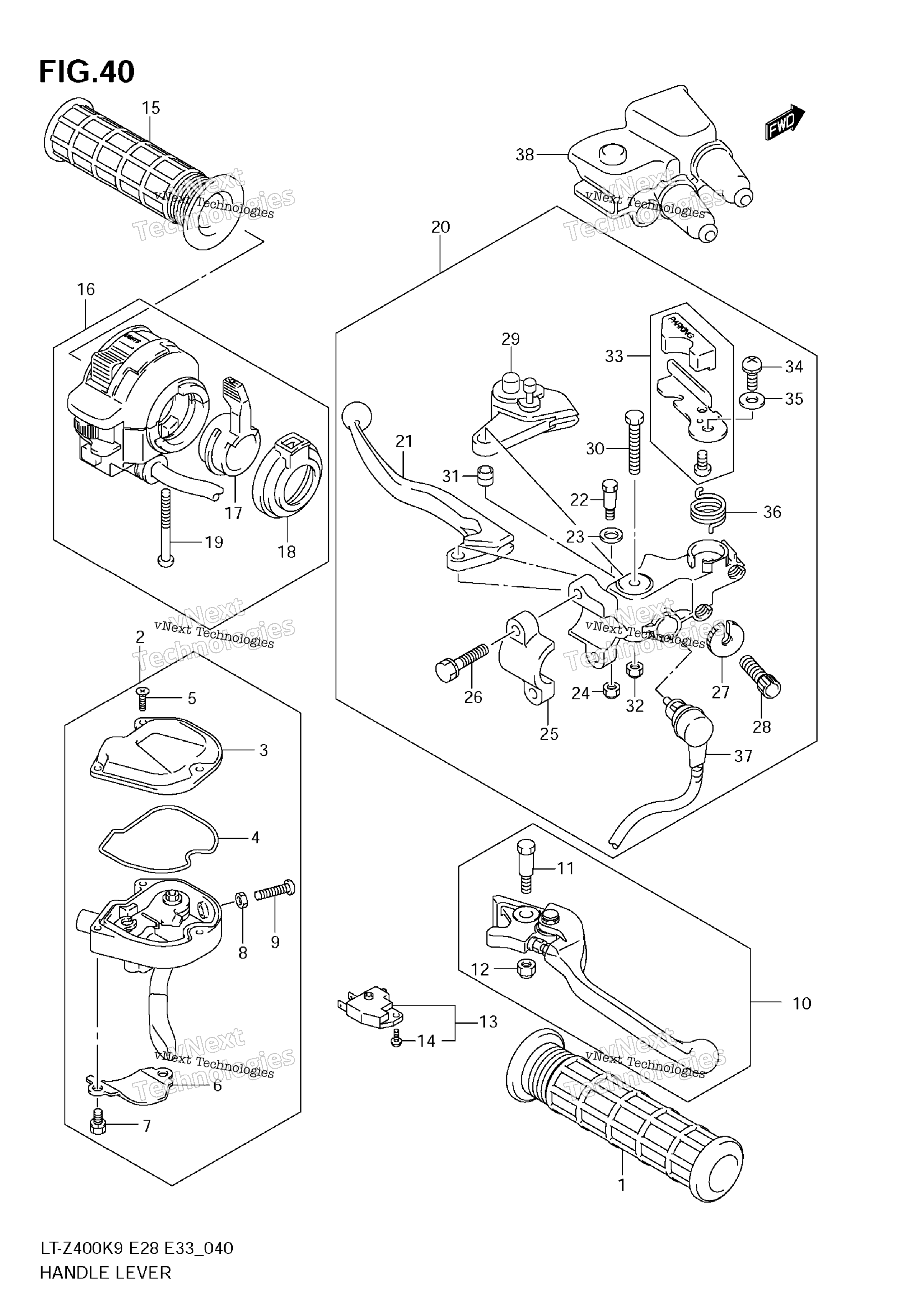

Схема рычага руля для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
GRIP art. 57211-03G11-000
По запросу
2
CASE ASSY, THROTTLE Includes Item(s) 3 - 9 art. 57100-27H03-000
По запросу
3
CAP art. 57121-27H00-000
По запросу
4
GASKET art. 57157-27H00-000
По запросу
5
SCREW art. 57128-07G00-000
По запросу
6
HOLDER art. 57126-07G00-000
По запросу
7
BOLT art. 57127-07G00-000
По запросу
8
NUT art. 08310-0005A-000
По запросу
9
Винт Suzuki art. 02112-0520B-000
от 168 ₽
10
LEVER, FRONT BRAKE Includes Item(s) 11 - 12 art. 57300-45G00-000
По запросу
11
BOLT, PIVOT art. 57431-04F00-000
По запросу
12
NUT art. 57433-09F00-000
По запросу
13
Концевик рычага стояночного тормоза Suzuki art. 57460-14J02-000
от 3 633 ₽
14
SCREW art. 57465-17C00-000
По запросу
15
GRIP art. 57211-03G11-000
По запросу
16
SWITCH ASSY, HANDLE LH Includes Item(s) 17 - 19 art. 37400-33H00-000
По запросу
17
LEVER, CHOKE art. 37571-19B01-000
По запросу
18
COVER, CHOKE art. 37576-19B01-000
По запросу
19
SCREW art. 02112-0545B-000
По запросу
20
LEVER SET, CLUTCH Includes Item(s) 21 - 37 art. 57500-33H02-000
По запросу
21
LEVER art. 57621-45G00-000
По запросу
22
BOLT, PIVOT art. 57513-07G00-000
По запросу
23
WASHER art. 57432-07G00-000
По запросу
24
Гайка Suzuki art. 08319-2106B-000
По запросу
25
HOLDER art. 57512-07G00-000
По запросу
26
BOLT art. 01547-0620B-000
По запросу
27
NUT, ADJUSTER art. 57442-07G01-000
По запросу
28
BOLT, ADJUSTER art. 57441-45C01-000
По запросу
29
LOCK SET, PARKING LOCK art. 57800-33810-000
По запросу
30
BOLT, PARKING LOCK art. 57431-33H00-000
По запросу
31
SPACER art. 57623-07G00-000
По запросу
32
Гайка Suzuki art. 08319-2106B-000
По запросу
33
KNOB SET, PARKING art. 57700-07850-000
По запросу
34
SCREW, PARKING PLATE art. 57619-07G00-000
По запросу
35
WASHER art. 57618-07G00-000
По запросу
36
SPRING, RETURN art. 57624-07G00-000
По запросу
37
SWITCH ASSY, CLUTCH art. 57560-07G10-000
По запросу
38
COVER, LEVER art. 57541-07G00-000
По запросу
