модель 2009 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

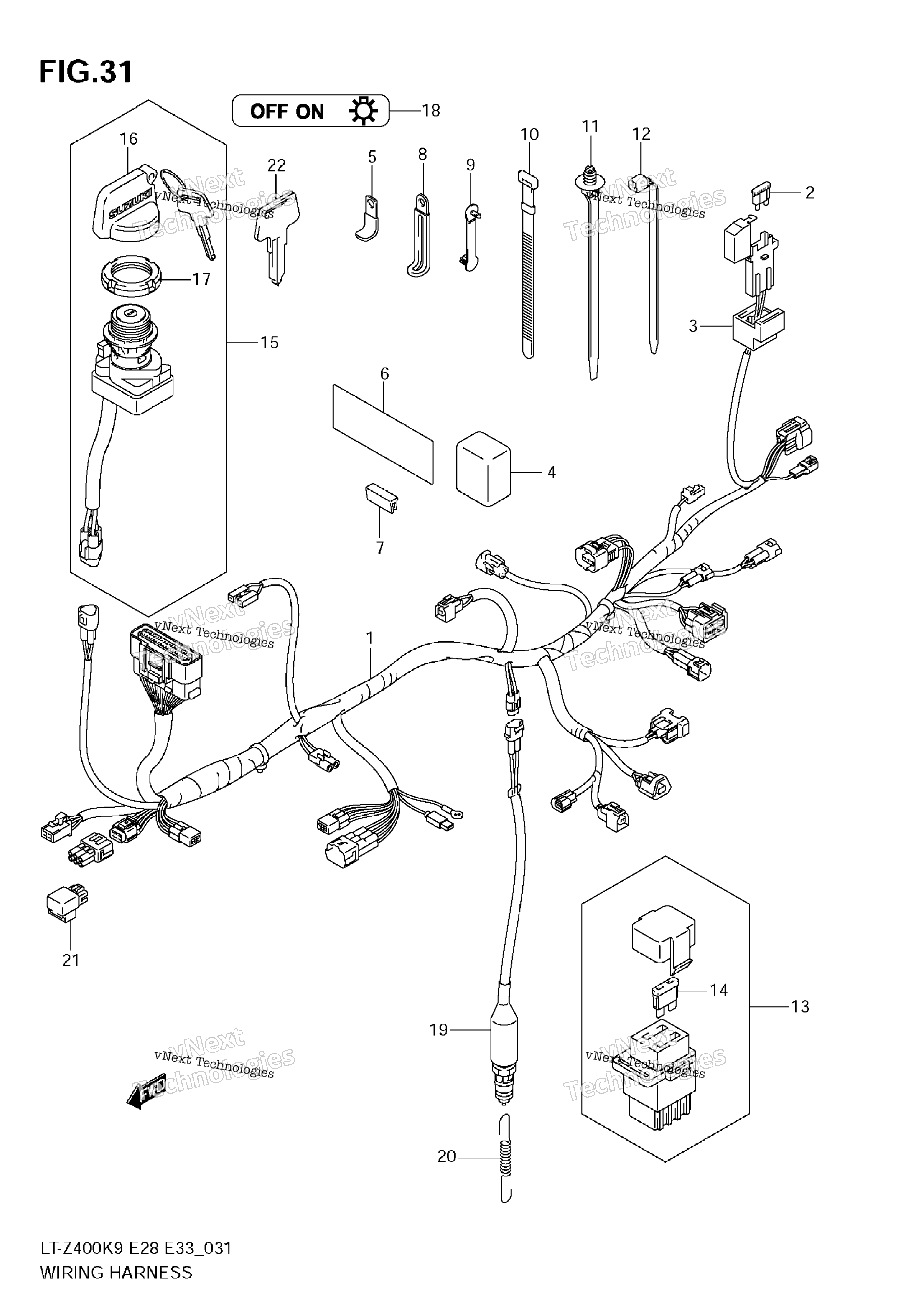

Схема жгута проводов для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING Includes Item(s) 2 - 3 art. 36610-33H01-000
По запросу
2
FUSE (10A) art. 09481-10101-000
По запросу
3
HOLDER art. 36742-39D00-000
По запросу
4
COVER, CONNECTOR art. 36618-45G10-000
По запросу
5
CLAMP, WIRING HARNESS art. 36651-24B00-000
По запросу
6
PROTECTOR (30X80X1.0) CUT AS REQUIRED (30X30) art. 33652-29F00-000
По запросу
7
PROTECTOR, WIRING HARNESS art. 47613-23H00-000
По запросу
8
CLAMP (L:80) art. 09404-08422-000
По запросу
8
CLAMP (L:45) art. 09404-06429-000
По запросу
9
Зажим Suzuki art. 09407-03401-000
По запросу
10
CLAMP (L:120) art. 09407-12402-000
По запросу
11
CLAMP (L:154) art. 09407-17403-000
По запросу
12
CLAMP (L:165) art. 09407-18402-000
По запросу
12
CLAMP (L:125) art. 09407-14403-000
По запросу
13
BOX ASSY, COOLING FAN FUSE Includes Item(s) 14 art. 36740-24510-000
По запросу
14
FUSE (10A) art. 09481-10101-000
По запросу
15
SWITCH ASSY, IGNITION Includes Item(s) 16 - 17 art. 37110-45G01-000
По запросу
16
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
17
NUT art. 37112-24500-000
По запросу
18
PLATE, CONTROL INDENTIFICATION art. 37139-45G01-000
По запросу
19
SWITCH ASSY, STOP LAMP art. 37740-07G02-000
По запросу
20
SPRING art. 43115-07G00-000
По запросу
21
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
22
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
22
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
22
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
22
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
