модель 2017 года
- Модель Quadsport Z50 /LT-A 50
- Код модели LT-Z50L7

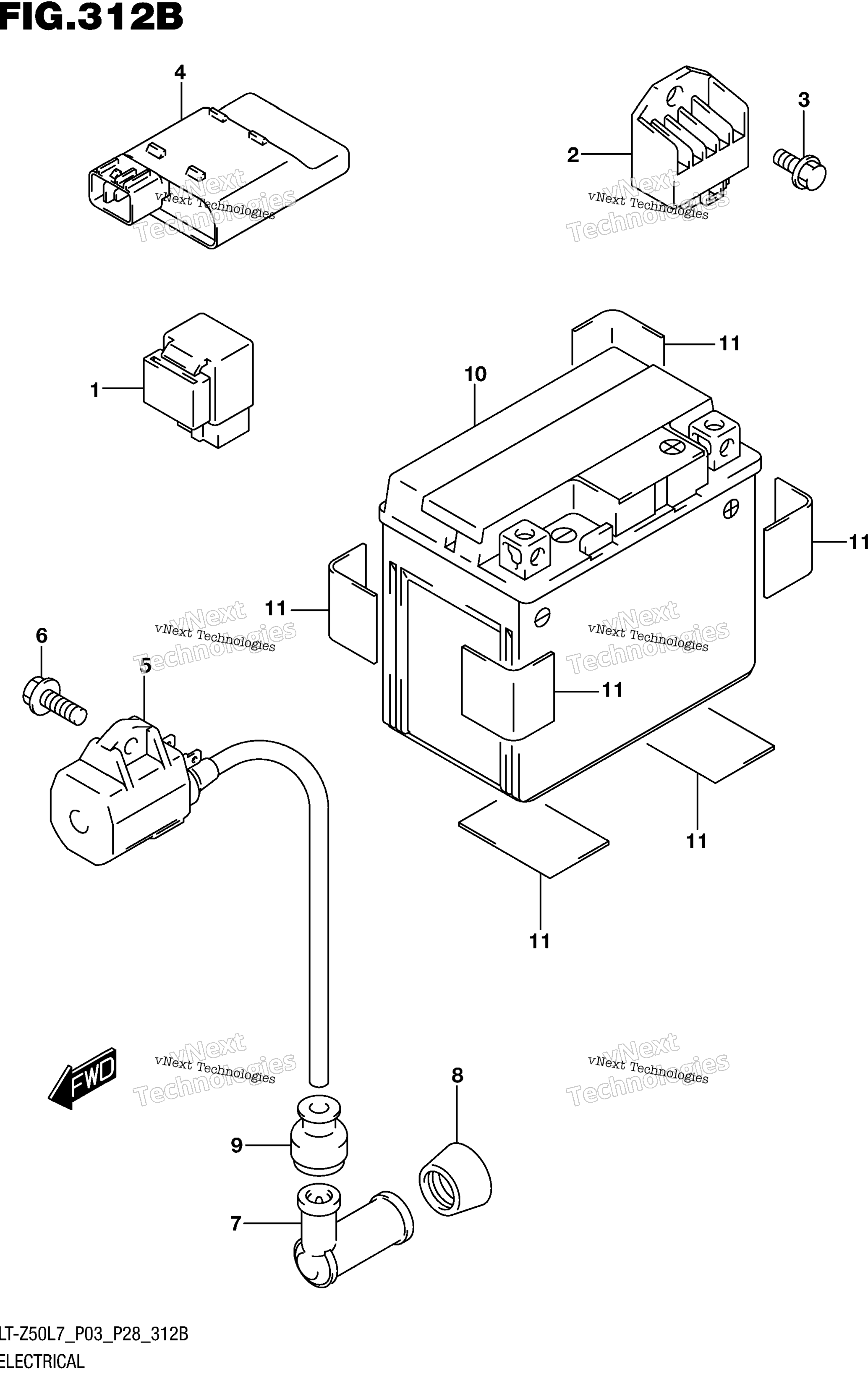

Схема электрооборудования (Lt-Z50l7 P28) для LT-Z50L7
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY, STARTING MOTOR art. 31800-40B02-000
По запросу
2
RECTIFIER ASSY art. 32800-41H01-000
По запросу
3
BOLT, RECTIFIER art. 01550-0612B-000
По запросу
4
CDI UNIT art. 32900-43G10-000
По запросу
5
COIL ASSY, IGNITION art. 33410-36G00-000
По запросу
6
SCREW, IGNITIOIN COIL EA art. 02162-0620B-000
По запросу
7
CAP, SPARK PLUG art. 33510-97313-000
По запросу
8
Уплотнительное кольцо свечного колпачка Suzuki 33541-38210 art. 33541-38210-000
от 420 ₽
OEM
Уплотнительное кольцо свечного колпачка Suzuki 33541-38210
art. 33541-38210-000
420 ₽
Требуется 1 шт.
9
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
10
BATTERY ASSY (YTX5L-BS,12V4AH art. 33610-40B20-000
По запросу
11
CUSHION, BATTERY (30X40X2) art. 33652-36100-000
По запросу
