модель 2017 года
- Модель Quadsport Z50 /LT-A 50
- Код модели LT-Z50L7

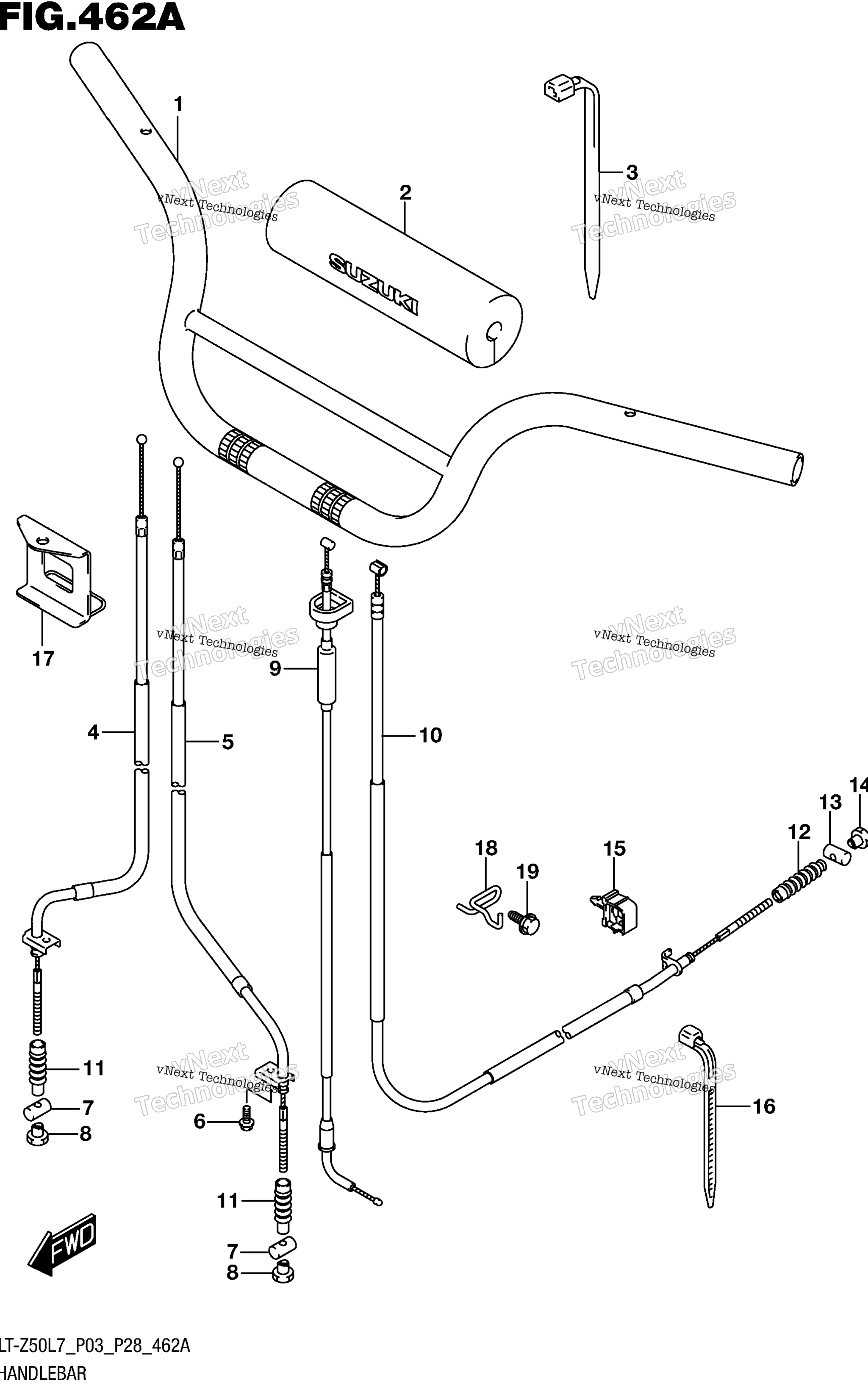

Схема руля для LT-Z50L7
Схема
Детали
Номер
Наименование детали
Цена
1
HANDLEBAR (SILVER) art. 56110-43G00-13L
По запросу
2
PAD, CROSS art. 56172-04600-000
По запросу
3
CLAMP art. 09407-18401-000
По запросу
4
CABLE ASSY, FRONT BRAKE RH art. 58110-43G00-000
По запросу
5
CABLE ASSY, FRONT BRAKE LH art. 58120-43G00-000
По запросу
6
BOLT art. 09106-06076-000
По запросу
7
PIN art. 09209-10001-000
По запросу
8
NUT art. 09150-05101-000
По запросу
9
CABLE ASSY, THROTTLE art. 58300-43G00-000
По запросу
10
CABLE ASSY, REAR BRAKE art. 58510-43G00-000
По запросу
11
BOOT, FRONT BRAKE CABLE art. 58553-43F00-000
По запросу
12
BOOT, REAR BRAKE CABLE art. 58553-43F10-000
По запросу
13
PIN art. 09209-10001-000
По запросу
14
NUT art. 09150-05101-000
По запросу
15
CLAMP, REAR BRAKE art. 09403-12412-000
По запросу
16
CLAMP art. 09407-12402-000
По запросу
16
CLAMP art. 09407-14403-000
По запросу
17
GUIDE, FRONT BRAKE CABLE art. 58620-43F00-000
По запросу
18
GUIDE, REAR BRAKE CABLE art. 58621-43G00-000
По запросу
19
BOLT art. 09103-06172-000
По запросу
