модель 2017 года
- Модель Quadsport Z50 /LT-A 50
- Код модели LT-Z50L7

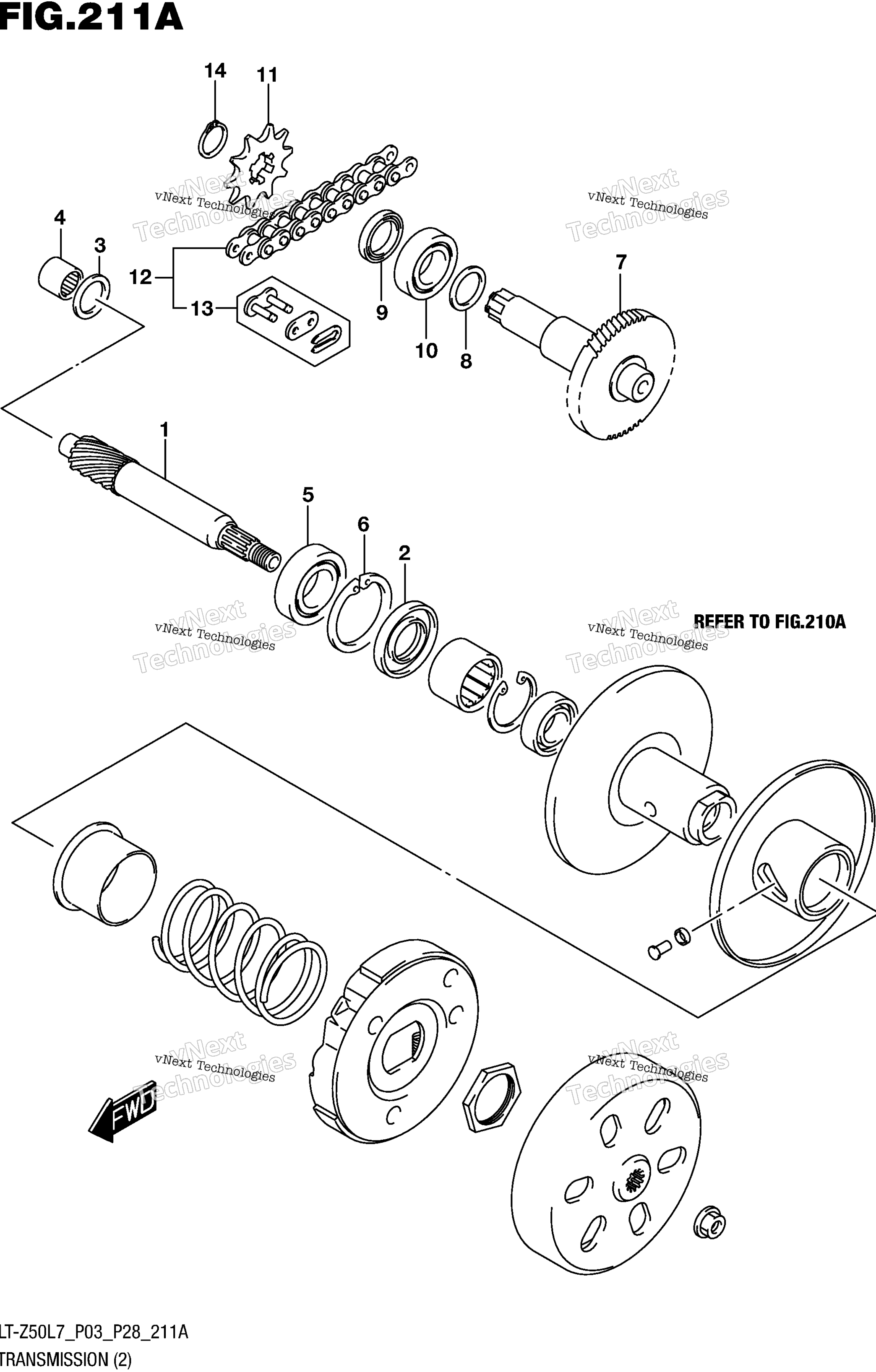

Схема трансмиссии (2) для LT-Z50L7
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:11) art. 24121-22G00-000
По запросу
2
SEAL, COUNTER SHAFT OIL 17X40X5.0 art. 09283-17016-000
По запросу
3
WASHER, COUNTER SHAFT THR, R 13X22X0.5 art. 09181-13002-000
По запросу
4
BEARING, COUNTER SHAFT, R 12X16X10 art. 09263-12024-000
По запросу
5
BEARING, COUNTER SHAFT, L art. 08110-62030-000
По запросу
6
CIRCLIP, COUNTER SHFT BRG, L art. 08331-41406-000
По запросу
7
SHAFT, DRIVE (NT:47) art. 24131-22G10-000
По запросу
8
WASHER, DRIVE SHAFT THRUST 17X24X1.0 art. 09181-17139-000
По запросу
9
Сальник Suzuki art. 09283-17026-000
По запросу
10
BEARING, DRIVE SHAFT, R art. 08110-62030-000
По запросу
11
SPROCKET, ENGINE (NT:10) art. 27511-43G00-000
По запросу
12
CHAIN ASSY (DID415S) art. 27600-22G00-082
По запросу
13
.JOINT SET, CHAIN art. 27620-22G00-000
По запросу
14
CIRCLIP, ENGINE SPROCKE art. 08331-31169-000
По запросу
