модель 2017 года
- Модель Quadsport Z90
- Код модели LT-Z90L7

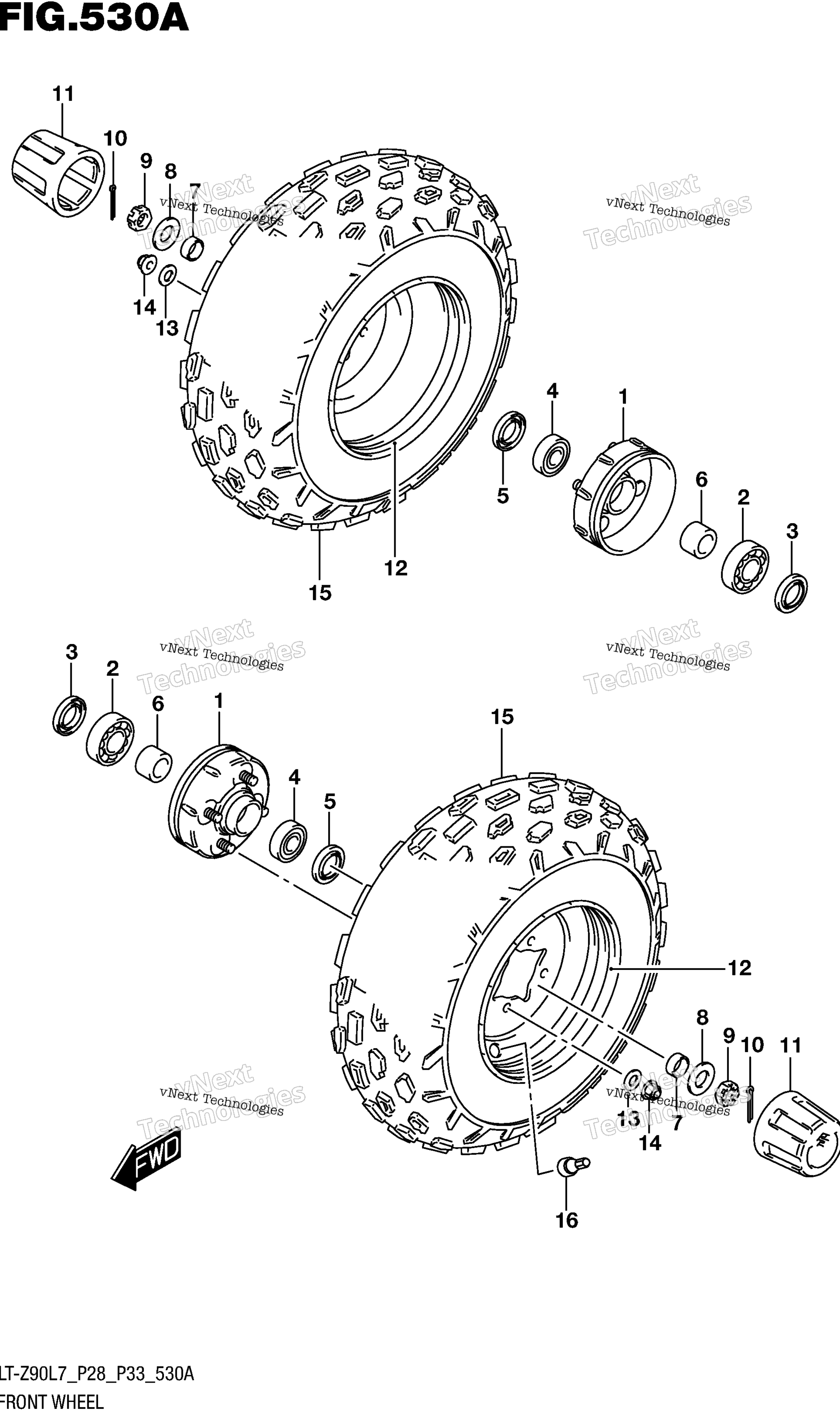

Схема переднего колеса для LT-Z90L7
Схема
Детали
Номер
Наименование детали
Цена
1
HUB, FRONT WHEEL art. 54110-08H00-000
По запросу
2
BEARING (17X40X12) INNER art. 09262-17031-000
По запросу
3
OIL SEAL (22X40X6) art. 09283-22028-000
По запросу
4
BEARING (15X35X11) OUTER art. 09262-15024-000
По запросу
5
OIL SEAL (20X35X5) art. 09283-20057-000
По запросу
6
SPACER, FRONT HUB art. 54731-08H00-000
По запросу
7
SPACER, FRONT AXLE art. 54741-40B00-000
По запросу
8
WASHER (14.5X29X2.3) art. 09160-14009-000
По запросу
9
NUT art. 08314-4014B-000
По запросу
10
COTTER PIN art. 04111-3025A-000
По запросу
11
CAP, WHEEL, CENTER art. 54725-18A00-000
По запросу
12
(SILVER) art. 55310-08H00-13L
По запросу
13
Шайба Suzuki art. 09160-10142-000
По запросу
14
Гайка Suzuki art. 08316-1010B-000
По запросу
15
TIRE (AT19X7-8,DI-K149A) art. 55110-08H10-000
По запросу
16
VALVE ASSY, WHEEL TR413 art. 43130-24A00-000
По запросу
