модель 2017 года
- Модель Quadsport Z90
- Код модели LT-Z90L7

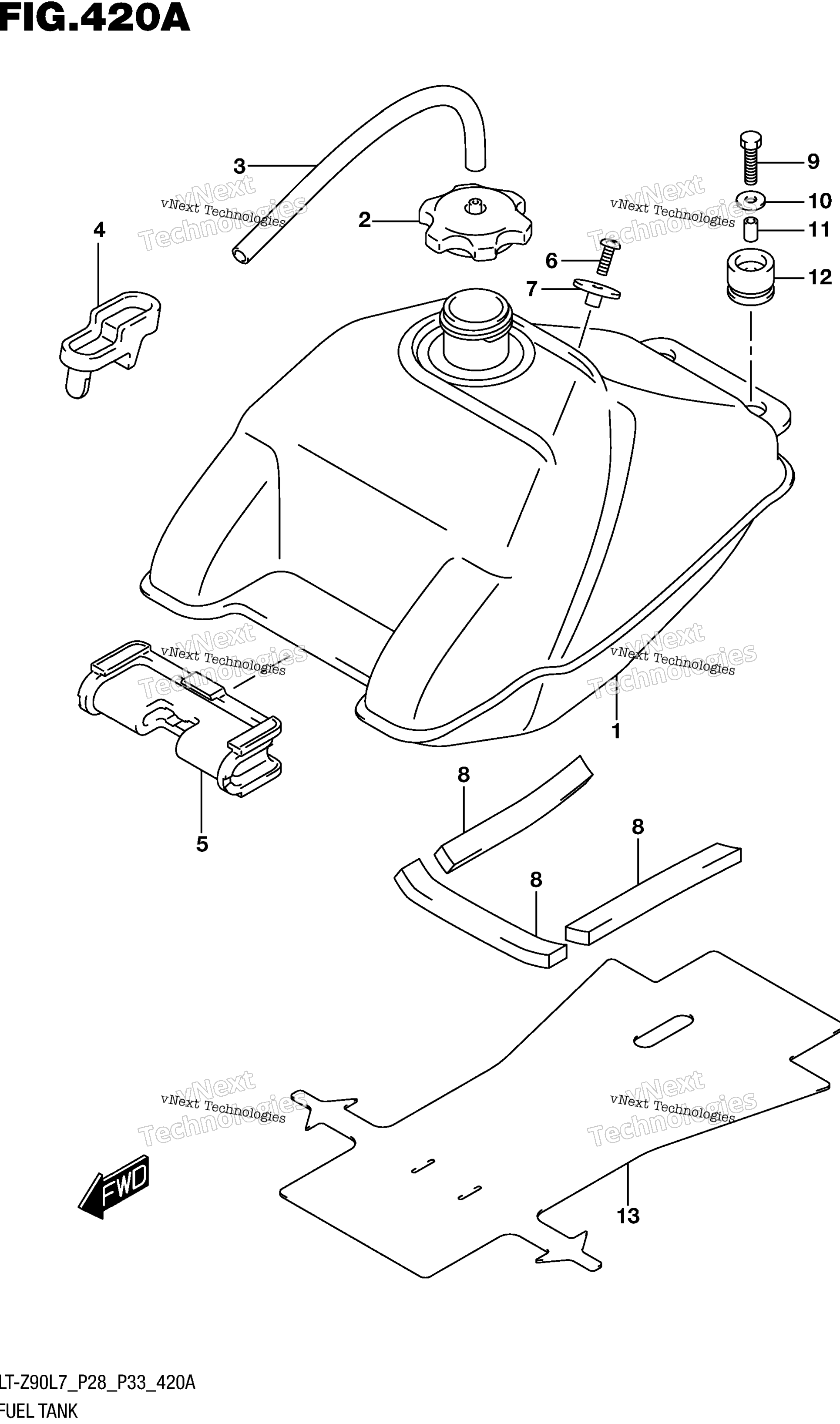

Схема топливного бака для LT-Z90L7
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-08HA0-000
По запросу
2
CAP ASSY, FUEL TANK art. 44200-09AA0-000
По запросу
3
HOSE, BREATHER art. 44411-08H00-000
По запросу
4
TRAY, FUEL BREATHER HOSE art. 44333-08H00-000
По запросу
5
CUSHION, FRONT art. 44541-08H00-000
По запросу
6
SCREW art. 02142-0620A-000
По запросу
7
HOOK, SEAT FRONT art. 44132-27C01-000
По запросу
8
CUSHION, LOWER art. 44543-08H00-000
По запросу
9
BOLT, REAR art. 01500-0625A-000
По запросу
10
WASHER (6.5X18X1.6) art. 09160-06084-000
По запросу
11
SPACER (6.5X9X12.5) art. 09180-06267-000
По запросу
12
CUSHION, REAR art. 44541-43F00-000
По запросу
13
RUBBER, FUEL TANK LOWER art. 44542-08H00-000
По запросу
