модель 2017 года
- Модель Quadsport Z90
- Код модели LT-Z90L7

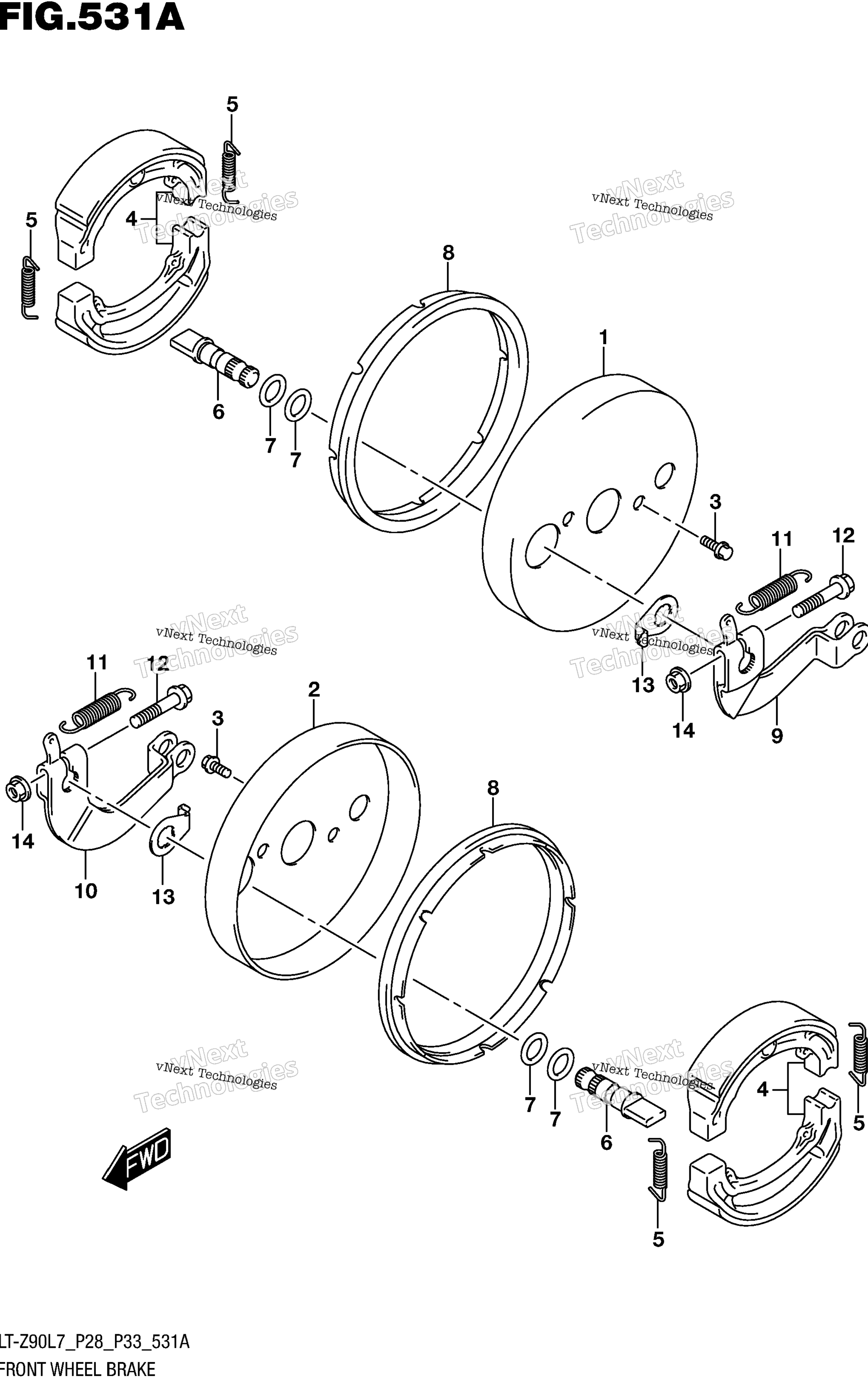

Схема передней части Wheel Brake для LT-Z90L7
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE, BRAKE ANCHOR RH art. 54511-08H00-000
По запросу
2
PLATE, BRAKE ANCHOR LH art. 54811-08H00-000
По запросу
3
BOLT, BRAKE ANCHOR PANEL art. 01547-0610B-000
По запросу
4
SHOE SET, FRONT BRAKE art. 54400-08810-000
По запросу
5
SPRING, REAR BRAKE SHOE art. 55421-45F10-000
По запросу
6
CAM, FRONT BRAKE art. 54441-08H00-000
По запросу
7
O RING, (ID:11.8,D:2.4) art. 09280-12012-000
По запросу
8
DUST SEAL art. 54124-08H00-000
По запросу
9
LEVER, BRAKE CAM, RH art. 54450-08H00-000
По запросу
10
LEVER, BRAKE CAM, LH art. 54460-08H00-000
По запросу
11
SPRING, BRAKE CAM LEVER art. 09443-10044-000
По запросу
12
BOLT, CAM LEVER (6X32) art. 09103-06135-000
По запросу
13
PLATE, LINING INDICATOR art. 54492-08H00-000
По запросу
14
NUT, CAM LEVER art. 08316-1006B-000
По запросу
