модель 2001 года
- Модель Raptor 660
- Код модели 660R RAPTOR (YFM660RN)

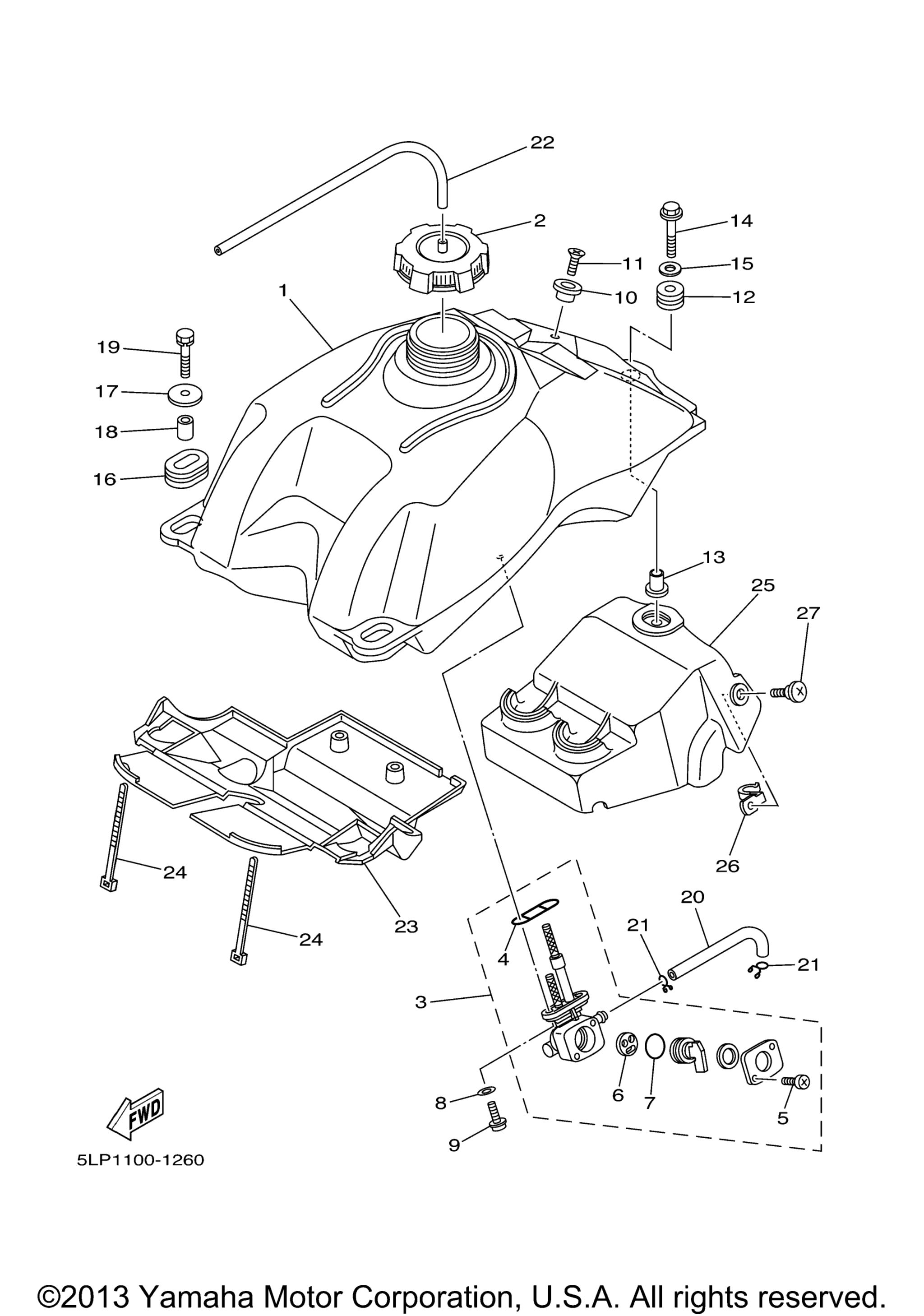

Схема топливного бака для 660R RAPTOR (YFM660RN)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 5LP-24110-00-00
По запросу
2
Cap Assy art. 5MV-24610-00-00
от 4 178 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Топливный кран Yamaha art. 5LP-24500-01-00
По запросу
4
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
5
. . .Screw, Pan Head art. 98517-03008-00
По запросу
6
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
7
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
8
Washer, Plate art. 90202-05187-00
По запросу
9
Screw art. 90149-06011-00
По запросу
10
Bracket, Seat art. 4EW-2412F-00-00
По запросу
11
Screw, Flat Head art. 98707-06025-00
По запросу
12
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
13
Втулка Yamaha art. 90387-066J1-00
По запросу
14
Болт Yamaha art. 95817-06030-00
от 525 ₽
15
Washer, Plate art. 90201-063J2-00
По запросу
16
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
17
Шайба Yamaha art. 90201-06090-00
По запросу
18
Втулка Yamaha art. 90387-07598-00
По запросу
19
Болт Yamaha art. 90119-06073-00
По запросу
20
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
21
Clip art. 90467-11106-00
По запросу
22
Hose (L340) art. 90445-083J5-00
По запросу
23
Damper, Plate 1 art. 5LP-2414H-01-00
По запросу
24
Зажим пластиковый art. 437-83936-01-00
По запросу
25
Damper, Plate 2 art. 5LP-2414J-01-00
По запросу
26
Clamp 1 art. 5LP-24135-00-00
По запросу
27
Screw, Binding art. 90154-06033-00
По запросу
