модель 2001 года
- Модель Raptor 660
- Код модели 660R RAPTOR (YFM660RN)

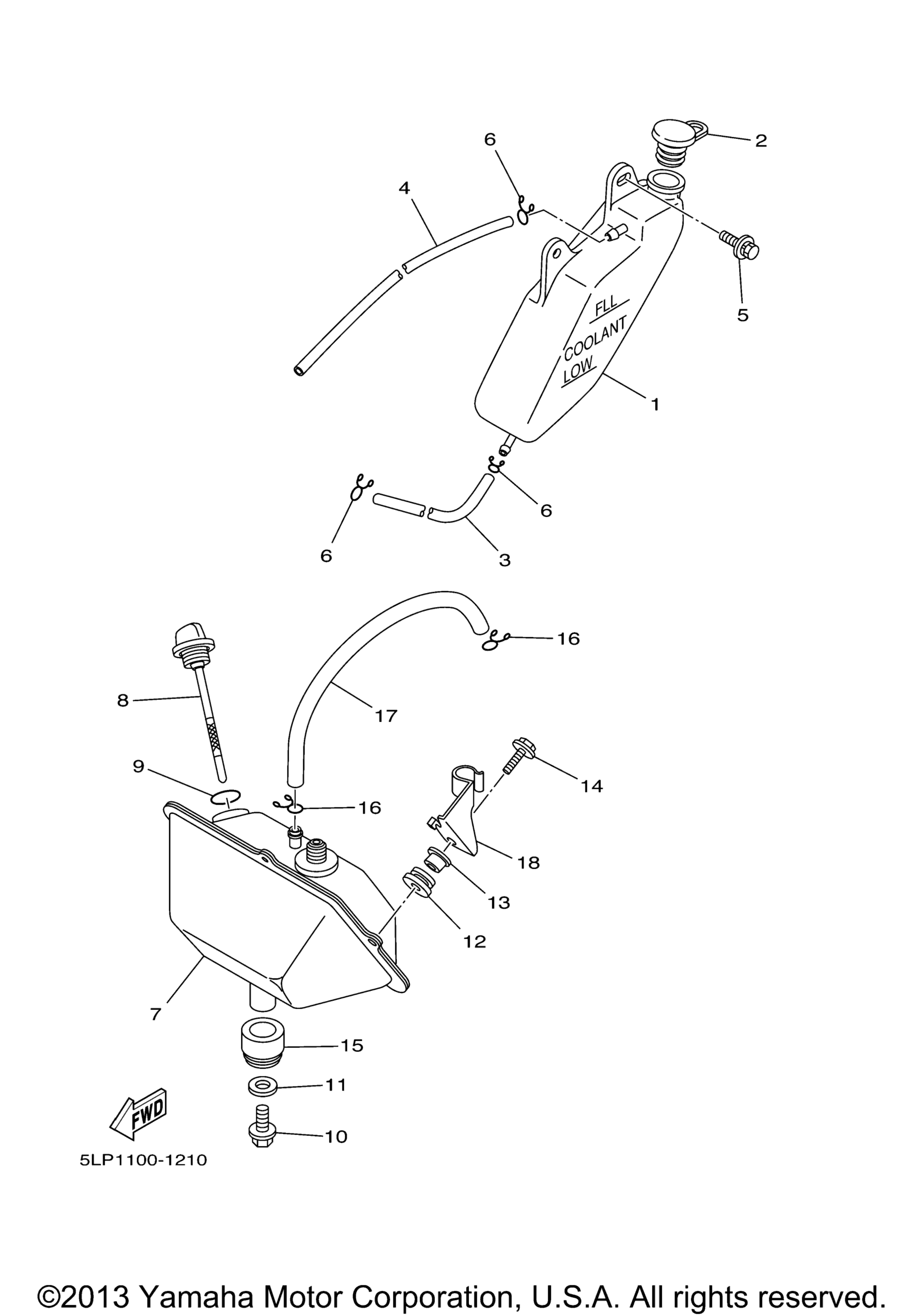

Схема масляного бака для 660R RAPTOR (YFM660RN)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Recovery art. 3LD-21871-00-00
По запросу
2
Cap art. 10V-21875-00-00
По запросу
3
Hose (L1150) art. 90445-090F6-00
По запросу
4
Hose (L355) art. 90445-10020-00
По запросу
5
Болт с шайбой art. 90119-06152-00
По запросу
6
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
7
Oil Tank Assy art. 5LP-21750-01-00
По запросу
8
Gauge, Level art. 5LP-21761-01-00
от 3 550 ₽
9
Уплотнильное кольцо Yamaha art. 93210-21190-00
от 865 ₽
10
Bolt, Flange art. 95817-10016-00
По запросу
11
Washer, Plate art. 90201-10128-00
По запросу
12
Grommet art. 90480-12421-00
По запросу
13
Collar art. 90387-067N5-00
По запросу
14
Bolt, With Washer art. 90119-06118-00
По запросу
15
Grommet art. 90480-24001-00
По запросу
16
Clip art. 90467-100A1-00
По запросу
17
Hose (L200) art. 90445-11289-00
По запросу
18
Bracket 1 art. 5LP-2175T-00-00
По запросу
