модель 2001 года
- Модель Raptor 660
- Код модели 660R RAPTOR (YFM660RN)

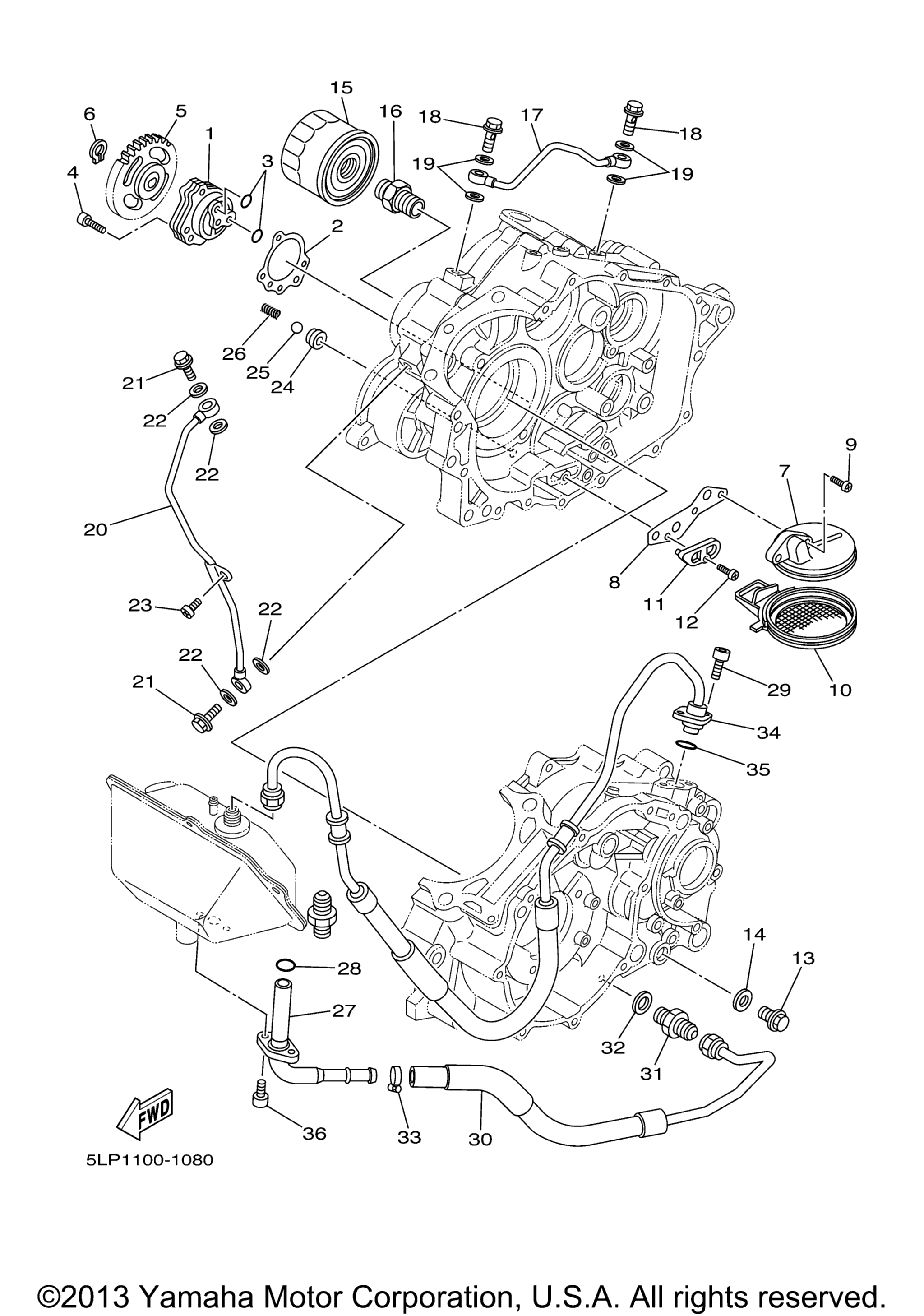

Схема масляного насоса для 660R RAPTOR (YFM660RN)
Схема
Детали
Номер
Наименование детали
Цена
1
Масляный насос Yamaha art. 5LP-13300-00-00
По запросу
2
Прокладка масляного насоса Yamaha art. 5LP-13329-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-13361-00
от 500 ₽
4
.Bolt art. 91317-06035-00
По запросу
5
Шестерня масляного насоса Yamaha art. 3AJ-13325-00-00
По запросу
6
Стопорное кольцо Yamaha art. 99009-11400-00
По запросу
7
Housing, Strainer art. 5LP-13412-00-00
По запросу
8
Seal, Oil Strainer art. 5LP-13415-00-00
По запросу
9
Screw, Pan Head art. 98507-06016-00
По запросу
10
Strainer, Oil art. 5LP-13411-00-00
По запросу
11
Cover, Cap 2 art. 5Y1-15427-10-00
По запросу
12
Screw, Pan Head art. 98507-06016-00
По запросу
13
Сливная пробка Yamaha art. 90340-14132-00
По запросу
14
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
15
Фильтр масляный Yamaha art. 5DM-13440-00-00
от 3 390 ₽
16
Bolt, Union art. 90401-20007-00
По запросу
17
Pipe, Delivery 1 art. 5LP-13161-00-00
По запросу
18
Bolt, Union art. 90401-08133-00
По запросу
19
Уплотнительное кольцо Yamaha art. 90430-08204-00
от 221 ₽
20
Pipe, Delivery 1 art. 3YF-13161-00-00
По запросу
21
Болт, штуцер art. 90401-10159-00
По запросу
22
Шайба Yamaha art. 90430-10188-00
По запросу
23
Болт Yamaha art. 91317-06012-00
По запросу
24
Втулка Yamaha art. 583-13113-00-00
По запросу
25
Шарик подшипника Yamaha art. 93503-08007-00
от 473 ₽
26
Spring, Compression art. 90501-043E0-00
По запросу
27
Pipe, Oil 1 art. 5LP-13416-00-00
По запросу
28
Уплотнительное кольцо Yamaha art. 93210-16629-00
По запросу
29
Болт Yamaha art. 91317-06016-00
По запросу
30
Hose, Oil 1 art. 5LP-13464-00-00
По запросу
31
Joint art. 1S3-13132-00-00
По запросу
32
Шайба медная Yamaha art. 90430-14043-00
от 788 ₽
33
Hose Clamp Assy art. 90450-22M14-00
По запросу
34
Hose, Oil 2 art. 5LP-13465-10-00
По запросу
35
Уплотнительное кольцо Yamaha art. 93210-15171-00
По запросу
36
Болт Yamaha art. 91317-06016-00
По запросу
