модель 2002 года
- Модель Raptor 80
- Код модели RAPTOR 80 (YFM80WP)

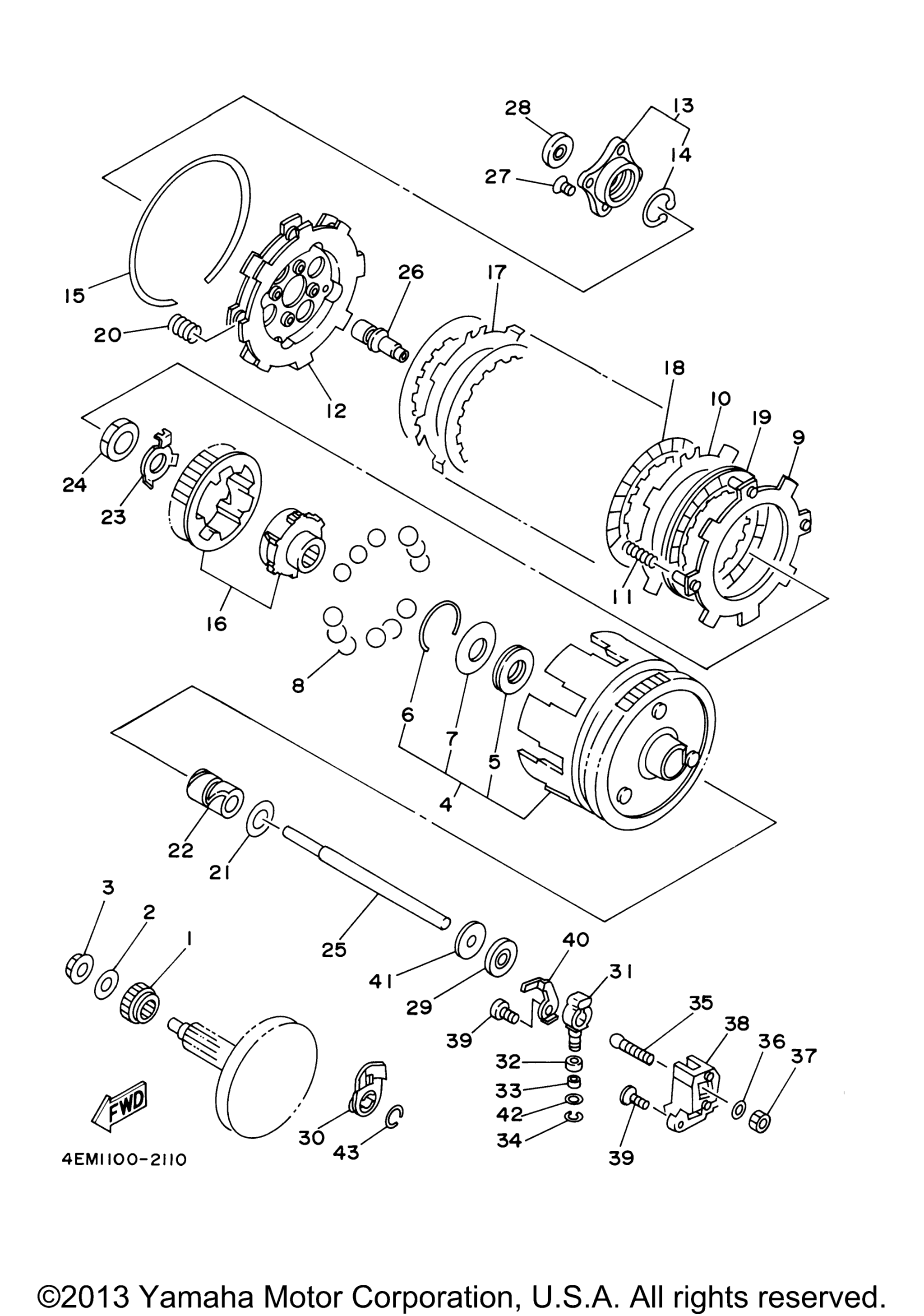

Схема сцепления для RAPTOR 80 (YFM80WP)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 22K-16111-00-00
По запросу
2
Washer, Conical Spring art. 90208-12800-00
По запросу
3
Nut art. 90179-12659-00
По запросу
4
Primary Driven Gear Comp art. 22K-16150-02-00
По запросу
5
. Bearing, Flat #41 art. 93341-22302-00
По запросу
6
. Circlip art. 93450-42112-00
По запросу
7
. .Washer, Thrust (1.9T) UR art. 22F-16153-10-00
По запросу
7
. .Washer, Thrust (2.1T) UR art. 22F-16153-20-00
По запросу
7
. .Washer, Thrust (2.3T) UR art. 22F-16153-30-00
По запросу
7
. Washer, Thrust (1.7T) UR art. 22F-16153-40-00
По запросу
8
Ball art. 93505-08030-00
По запросу
9
Plate, Thrust Weight art. 22K-16520-00-00
По запросу
10
Plate, Clutch 1 (1.6T) UR art. 517-16524-30-00
По запросу
10
Plate, Clutch 1 (1.4T) UR art. 517-16524-20-00
По запросу
10
Plate, Clutch 1 (1.2T) UR art. 517-16524-10-00
По запросу
11
Spring, Compression art. 90501-105A5-00
По запросу
12
Pressure Plate Assy art. 22F-16550-00-00
По запросу
13
Push Plate Assy art. 22K-16590-00-00
По запросу
14
. Circlip art. 93420-26077-00
По запросу
15
Circlip art. 93451-08094-00
По запросу
16
Clutch Boss Set art. 22K-16570-00-00
По запросу
17
Plate, Clutch 1 art. 22F-16524-01-00
По запросу
18
Plate, Friction art. 3E5-16521-00-00
от 3 980 ₽
19
Plate, Friction art. 22F-16521-00-00
от 3 980 ₽
20
Spring, Compression art. 90501-135A4-00
По запросу
21
Plate, Thrust 2 art. 122-16164-00-00
По запросу
22
Spacer art. 90560-17146-00
По запросу
23
Washer, Lock art. 90215-14249-00
По запросу
24
Nut art. 90170-14284-00
По запросу
25
Rod, Push 2 art. 22F-16357-01-00
По запросу
26
Rod, Push 1 art. 22K-16356-00-00
По запросу
27
Винт Yamaha art. 98707-06012-00
от 116 ₽
28
Oil Seal art. 93104-10076-00
По запросу
29
Oil Seal art. 93102-07292-00
По запросу
30
Lever, Push 2 art. 22F-16362-01-00
По запросу
31
Lever, Push art. 22F-16342-01-00
По запросу
32
Collar art. 90387-062G9-00
По запросу
33
Collar art. 90387-062G8-00
По запросу
34
.Circlip art. 99080-04600-00
По запросу
35
Axle, Push Lever art. 22F-16382-00-00
По запросу
36
Шайба Yamaha art. 92907-06600-00
от 221 ₽
37
Гайка Yamaha art. 95317-06600-00
По запросу
38
Guide, Push Rod art. 22F-16399-00-00
По запросу
39
.Screw, Pan Head art. 98507-06016-00
По запросу
40
Spring, Clutch Boss art. 22F-16383-00-00
По запросу
41
Bush, Solid art. 90380-07118-00
По запросу
42
Washer, Thrust 2 art. 22F-16163-00-00
По запросу
43
Circlip art. 93440-11128-00
По запросу
