модель 2002 года
- Модель Raptor 80
- Код модели RAPTOR 80 (YFM80WP)

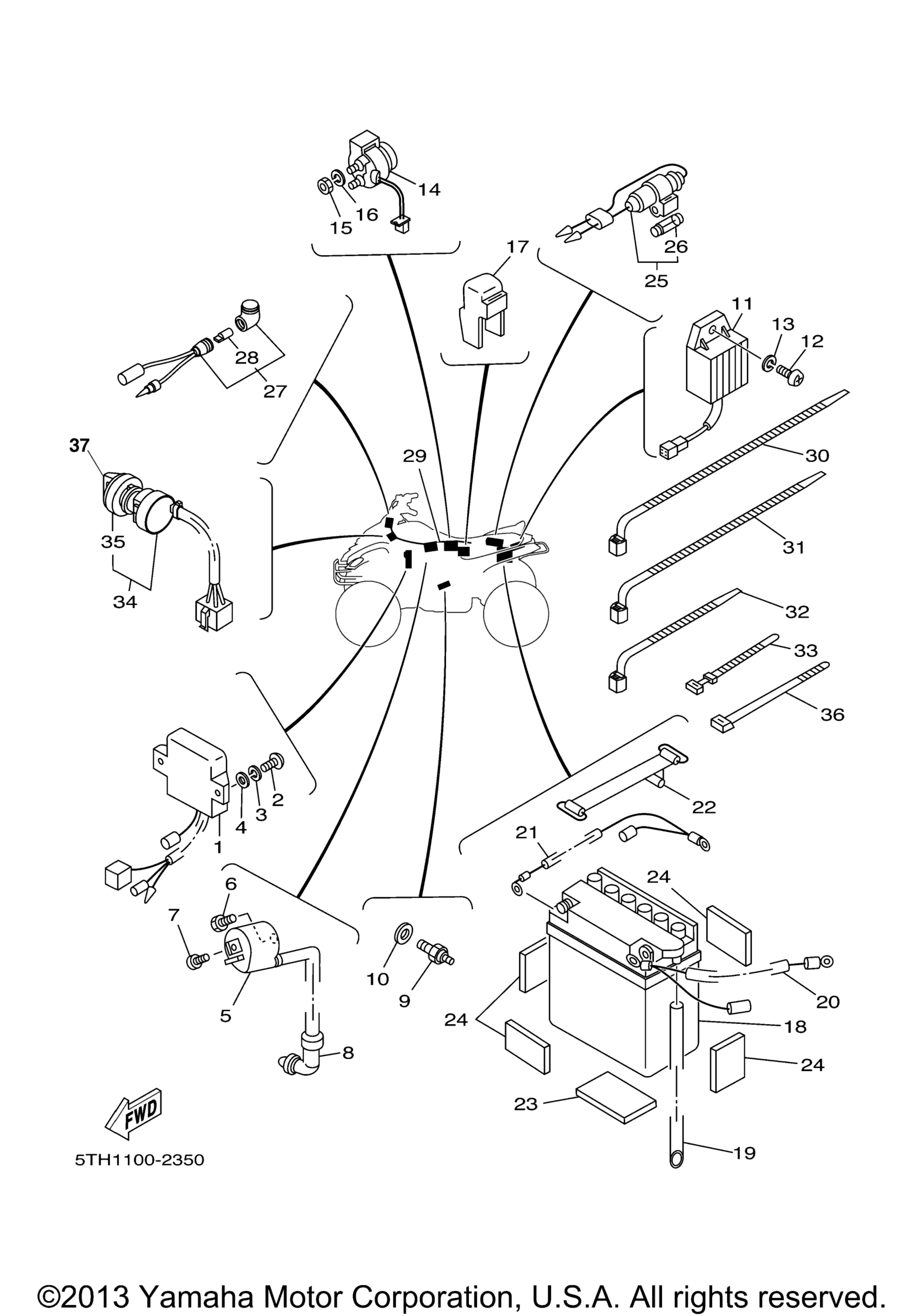

Схема электрооборудования 1 для RAPTOR 80 (YFM80WP)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 4EM-85540-10-00
По запросу
2
Винт Yamaha art. 98517-06020-00
от 263 ₽
3
Шайба Yamaha art. 92907-06100-00
от 473 ₽
4
Шайба Yamaha art. 92907-06600-00
от 221 ₽
5
Ignition Coil Assy art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
6
Болт art. 97017-06016-00
По запросу
7
Screw, Hexagon art. 90153-06034-00
По запросу
8
Plug Cap Assy art. 4BP-82370-00-00
По запросу
9
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
10
Прокладка art. 90430-10148-00
По запросу
11
Реле регулятор Yamaha art. 5TH-81960-01-00
По запросу
12
.Screw, Pan Head art. 98507-06016-00
По запросу
13
Шайба Yamaha art. 92907-06100-00
от 473 ₽
14
Starter Relay Assy (Ms5d-611) art. 4KD-81940-00-00
По запросу
15
Nut art. 95317-06700-00
По запросу
16
Шайба Yamaha art. 92907-06100-00
от 473 ₽
17
Relay Assy (1Rl-92) art. 12R-81950-02-00
По запросу
18
Battery Assy (Gs 12N7d-3B) art. 12N-73B00-00-00
По запросу
19
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
20
Wire, Plus Lead art. 55X-82115-01-00
По запросу
21
Wire, Minus Lead art. 3GB-82116-00-00
По запросу
22
Band, Battery art. 4J2-82131-01-00
По запросу
23
Seat, Battery art. 55X-82122-00-00
По запросу
24
Seat, Battery art. 1UY-21638-00-00
По запросу
25
Fuse Holder Assy art. 3GB-82150-00-00
По запросу
26
. Fuse (5A) art. 5G2-82151-00-00
По запросу
27
Pilot Light Assy GREEN (NEUTRAL INDICATOR) art. 4KB-83530-01-00
По запросу
28
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
29
Wire Harness Assy art. 5TH-82590-00-00
По запросу
30
Хомут пластмассовый art. 90460-15126-00
По запросу
31
Зажим пластиковый art. 25G-83936-01-00
По запросу
32
Зажим art. 90464-15195-00
По запросу
33
Зажим пластиковый art. 437-83936-01-00
По запросу
34
Main Switch Assy art. 4GB-82510-12-00
от 1 490 ₽
35
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
36
Хомут Yamaha art. 90465-10098-00
от 368 ₽
37
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
37
Blank Key (B-Type) art. 90890-56002-00
По запросу
