модель 2002 года
- Модель Raptor 80
- Код модели RAPTOR 80 (YFM80WP)

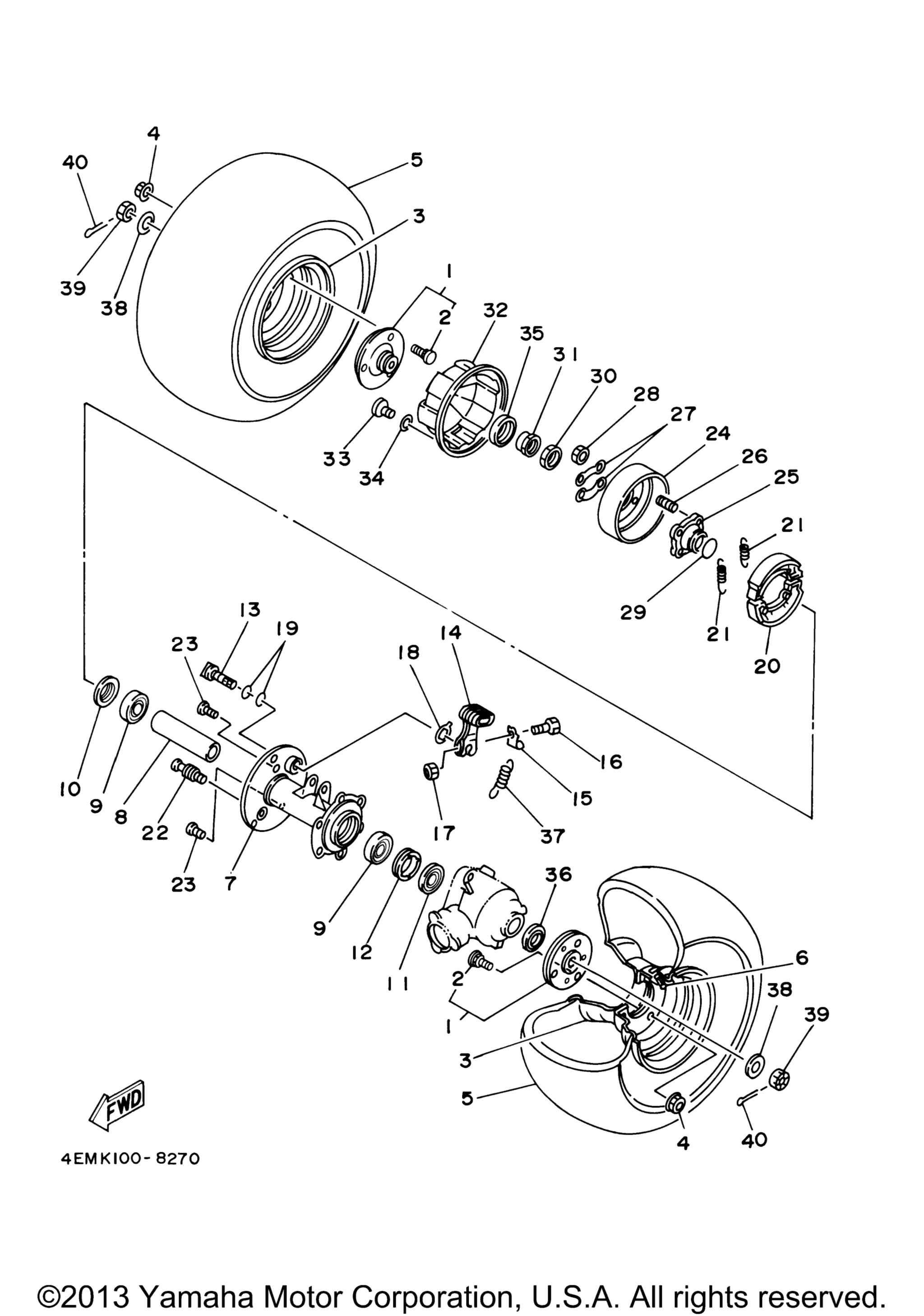

Схема заднего колеса для RAPTOR 80 (YFM80WP)
Схема
Детали
Номер
Наименование детали
Цена
1
Collar, Wheel art. 55X-25383-10-00
По запросу
2
. Bolt art. 90114-08001-00
По запросу
3
Rear Wheel Comp art. 2FJ-25390-00-35
По запросу
4
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
5
Tire (At18x8-7**Kt587t/L N) DUNLOP art. 2D3-2510K-19-00
По запросу
6
Нипель Yamaha art. 93900-00030-00
от 990 ₽
7
Hub, Rear art. 3GB-25311-00-33
По запросу
8
Spacer, Bearing art. 3GB-25317-00-00
По запросу
9
Подшипник Yamaha , art. 93306-00612-00
от 6 990 ₽
10
Oil Seal art. 93102-38383-00
от 5 156 ₽
11
Oil Seal art. 93102-36409-00
По запросу
12
Nut, Axle art. 3GB-25382-00-00
По запросу
13
Camshaft art. 4GL-25351-00-00
По запросу
14
Lever, Camshaft art. 55X-25355-00-00
По запросу
15
Hook, Spring art. 55X-2533H-00-00
По запросу
16
Bolt art. 90101-06278-00
По запросу
17
Гайка Yamaha art. 95317-06600-00
По запросу
18
Plate, Indicator art. 23F-2533A-00-00
По запросу
19
Кольцо резиновое Yamaha art. 93210-14579-00
По запросу
20
Brake Shoe Set art. 3KG-W253E-00-00
По запросу
21
Пружина колодок Yamaha art. 90506-15260-00
По запросу
22
Pin, Pivot art. 3GB-25326-00-00
По запросу
23
Bolt, Serration art. 90114-10005-00
По запросу
24
Drum, Brake art. 3GB-2531E-00-00
По запросу
25
Boss art. 3GB-25343-10-00
По запросу
26
Bolt, Stud art. 90116-08507-00
По запросу
27
Washer art. 40E-25834-00-00
По запросу
28
.Nut art. 95337-08600-00
По запросу
29
O-Ring art. 93210-26662-00
По запросу
30
Nut art. 90170-28011-00
По запросу
31
Nut art. 90179-28009-00
По запросу
32
Cover 1 art. 3GB-25715-00-00
По запросу
33
Болт Yamaha art. 98517-06012-00
от 500 ₽
34
Шайба Yamaha art. 92907-06100-00
от 473 ₽
35
Oil Seal art. 93102-35191-00
По запросу
36
Cover, Hub Dust art. 3GB-25367-00-00
По запросу
37
Spring, Tension art. 90507-15038-00
По запросу
38
Washer, Plate art. 90201-126A7-00
По запросу
39
Гайка Yamaha art. 90171-12039-00
По запросу
40
Pin, Cotter art. 91490-25030-00
По запросу
