модель 2002 года
- Модель Warrior 350
- Код модели WARRIOR (YFM350XP)

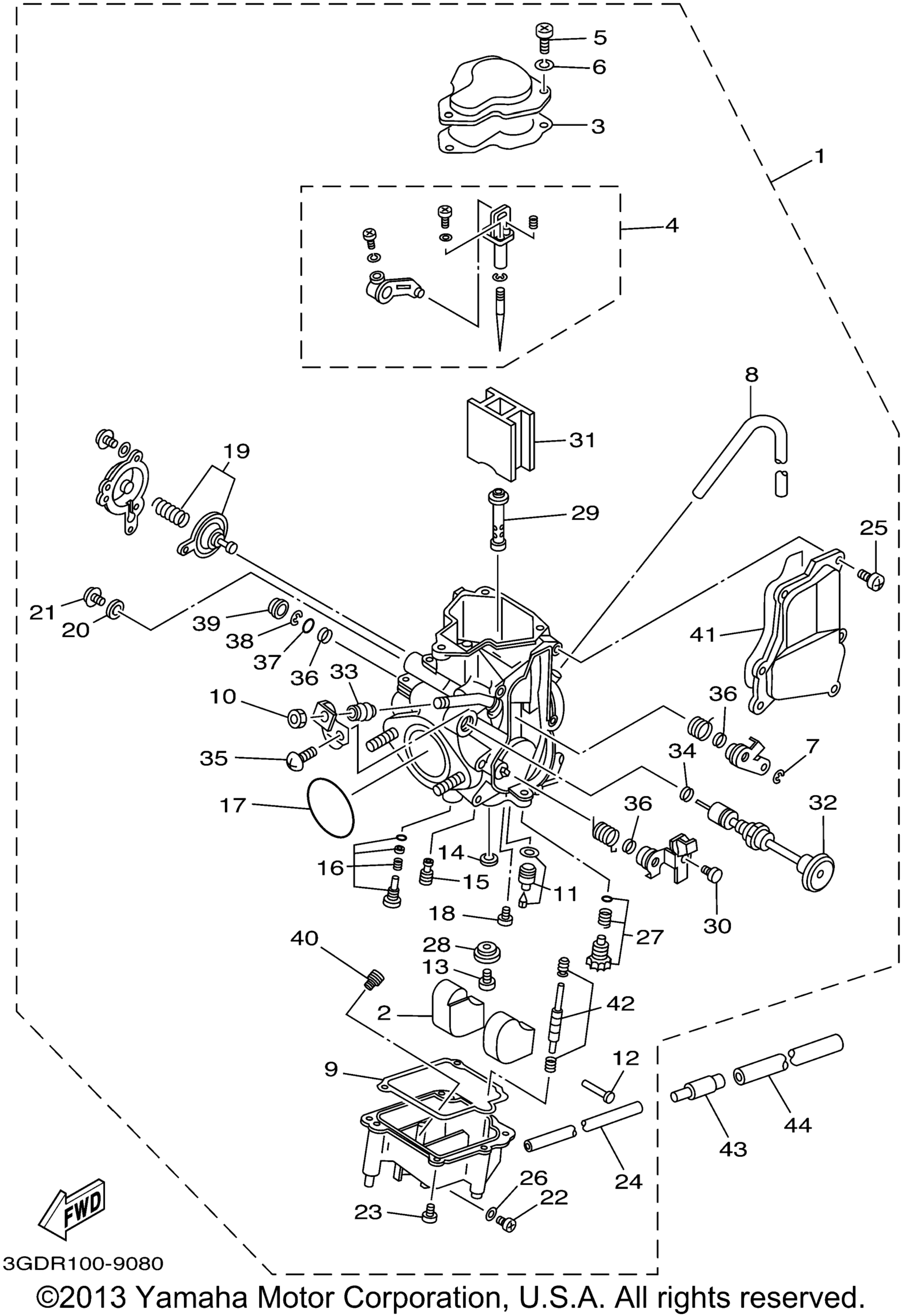

Схема карбюратора для WARRIOR (YFM350XP)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 (CAL) art. 3GD-14101-10-00
По запросу
1
Carburetor Assy 1 (U49) art. 3GD-14101-00-00
По запросу
2
. Float art. 2VA-14185-00-00
По запросу
3
. .Gasket art. 1UY-14198-00-00
По запросу
4
. .Needle Set (U49) art. 1UY-1490J-01-00
По запросу
4
. .Needle Set (CAL) art. 3GD-1490J-10-00
По запросу
5
. .Screw, Pan Head art. 98580-04010-00
По запросу
6
Шайба Yamaha art. 92990-04100-00
от 168 ₽
7
. .Clip art. 737-14137-00-00
По запросу
8
. .Pipe art. 1UY-14197-00-00
По запросу
9
. .O-Ring art. 1UY-14147-00-00
По запросу
10
. Nut,Cable Adj art. 802-14161-00-00
По запросу
11
. .Needle Valve Set art. 1UY-14107-25-00
По запросу
12
. Pin, Float art. 537-14186-00-00
По запросу
13
. .Jet, Main (#145) art. 620-14231-29-00
По запросу
14
. Washer, Main Jet art. 137-14153-00-00
По запросу
15
. Jet, Pilot (#42.5) art. 4G0-14142-42-A0
По запросу
16
. .Pilot Screw Set art. 21V-14105-00-00
По запросу
17
. .O-Ring art. 1YW-14147-00-00
По запросу
18
Винт карбюратора art. 1FN-14565-00-00
По запросу
19
. Diaphragm Set 5 art. 26H-1490H-00-00
По запросу
20
. .Washer art. 59V-14962-00-00
По запросу
21
. .Screw, Pan Head art. 97885-06008-00
По запросу
22
. Plug, Drain art. 2L1-14191-00-00
По запросу
23
. Screw, Pan Head art. 98511-04012-00
По запросу
24
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
25
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 6 шт.
26
. O-Ring art. 214-14147-00-00
По запросу
27
. .Throttle Screw Set art. 2VA-14103-00-00
По запросу
28
. Plate, Baffle art. 5V7-14153-00-00
По запросу
29
. .Nozzle, Main (U49) art. 1UY-14141-36-00
По запросу
29
. .Nozzle, Main (CAL) art. 3GD-14141-36-00
По запросу
30
Направляющая кабеля art. 1UY-14155-00-00
По запросу
31
. .Valve, Throttle 1 art. 1UY-14112-00-00
По запросу
32
. .Plunger, Starter art. 1UY-14993-00-00
По запросу
33
. ..Cover, Plunger Cap art. 22F-14173-00-00
По запросу
34
. Seal art. 2A2-14997-00-00
По запросу
35
. .Screw, Pan Head art. 98580-04010-00
По запросу
36
. Seal art. 2A2-14997-00-00
По запросу
37
. Gasket art. 22F-14126-00-00
По запросу
38
. .Clip art. 812-14137-00-00
По запросу
39
. Cap art. 36X-14169-00-00
По запросу
40
. .Jet, Main (#315) art. 1HX-14231-63-00
По запросу
41
. .O-Ring art. 2HR-14147-00-00
По запросу
42
. .Rod Set art. 1UY-14504-00-00
По запросу
43
Трубка соединительная art. 24W-14193-00-00
По запросу
44
Tube, Flexible Vinyl art. 91A21-07020-00
По запросу
