модель 2002 года
- Модель Warrior 350
- Код модели WARRIOR (YFM350XP)

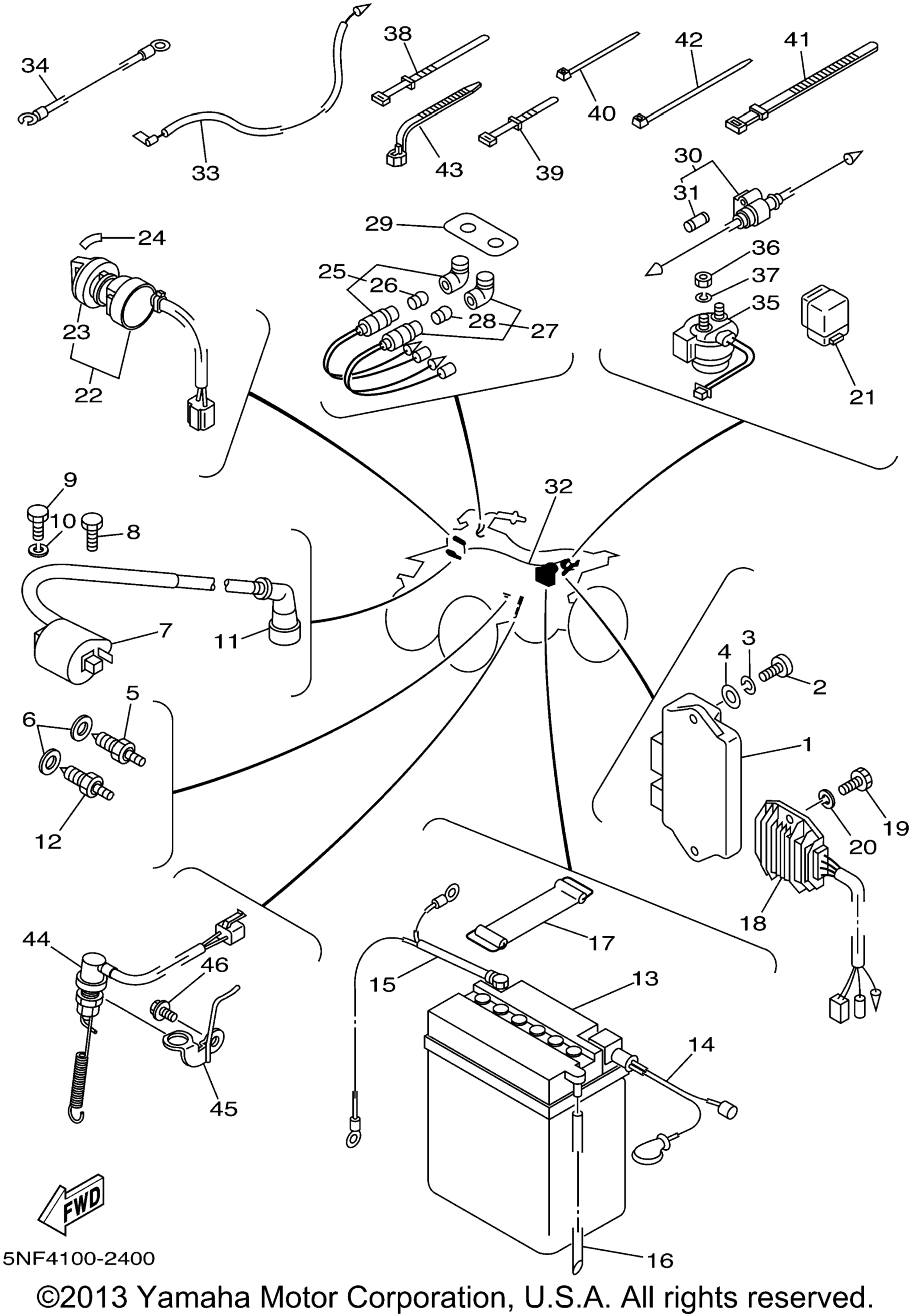

Схема электрооборудования 1 для WARRIOR (YFM350XP)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 5NF-85540-00-00
По запросу
2
Винт Yamaha art. 98517-06020-00
от 263 ₽
3
Шайба Yamaha art. 92907-06100-00
от 473 ₽
4
Шайба Yamaha art. 92907-06600-00
от 221 ₽
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
Ignition Coil Assy art. 5KM-82310-02-00
По запросу
8
Болт art. 90109-06723-00
По запросу
9
Болт art. 97017-06020-00
По запросу
10
Шайба Yamaha art. 92907-06100-00
от 473 ₽
11
Plug Cap Assy art. 3NS-82370-00-00
По запросу
12
Neutral Switch Assy art. 3GD-82540-11-00
По запросу
13
Battery Assy (Gs 12N12c-4A-2) art. ACB-12CA0-00-00
По запросу
14
Wire, Plus Lead art. 1YW-82115-00-00
По запросу
15
Wire, Minus Lead art. 3GD-82116-00-00
По запросу
16
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
17
Band, Battery art. 337-82131-00-00
По запросу
18
Rectifier & Regulator Assy art. 4KB-81960-10-00
По запросу
19
Болт art. 97017-06020-00
По запросу
20
Шайба Yamaha art. 92907-06600-00
от 221 ₽
21
Relay Assy (3Gd-01) art. 3GD-81950-01-00
от 690 ₽
22
Main Switch Assy art. 5LP-82510-01-00
По запросу
23
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
24
Label art. 29U-83585-10-00
По запросу
25
Pilot Light Assy GREEN art. 24W-83530-10-00
По запросу
26
. .Bulb (12V-3.4W) art. 123-83516-21-XX
По запросу
27
Pilot Light Assy RED art. 52G-83530-10-00
По запросу
28
. .Bulb (12V-3.4W) art. 123-83516-21-XX
По запросу
29
Label art. 1UY-83585-00-00
По запросу
30
Fuse Holder Assy art. 1UY-82150-00-00
По запросу
31
. .Fuse (15A) art. 1UY-82151-00-00
По запросу
32
Wire Harness Assy art. 5NF-82590-00-00
По запросу
33
Wire, Lead art. 3HN-82541-00-00
По запросу
34
Wire, Sub Lead art. 3GD-82509-10-00
По запросу
35
Starter Relay Assy (Ms5d-611) art. 4KD-81940-00-00
По запросу
36
Nut art. 95317-06700-00
По запросу
37
Шайба Yamaha art. 92907-06100-00
от 473 ₽
38
Зажим пластиковый art. 437-83936-01-00
По запросу
39
Band, Switch Cord art. 437-83936-11-00
По запросу
40
Хомут Yamaha art. 90465-10098-00
от 368 ₽
41
Band, Switch Cord art. 437-83936-11-00
По запросу
42
Clamp art. 90464-16061-00
По запросу
43
Зажим art. 90464-15195-00
По запросу
44
Stop Switch Assy art. 5NF-82530-00-00
По запросу
45
Stay, Stop Switch art. 3GD-2144G-10-00
По запросу
46
Болт Yamaha art. 95817-06010-00
от 578 ₽
