модель 2002 года
- Модель Warrior 350
- Код модели WARRIOR (YFM350XP)

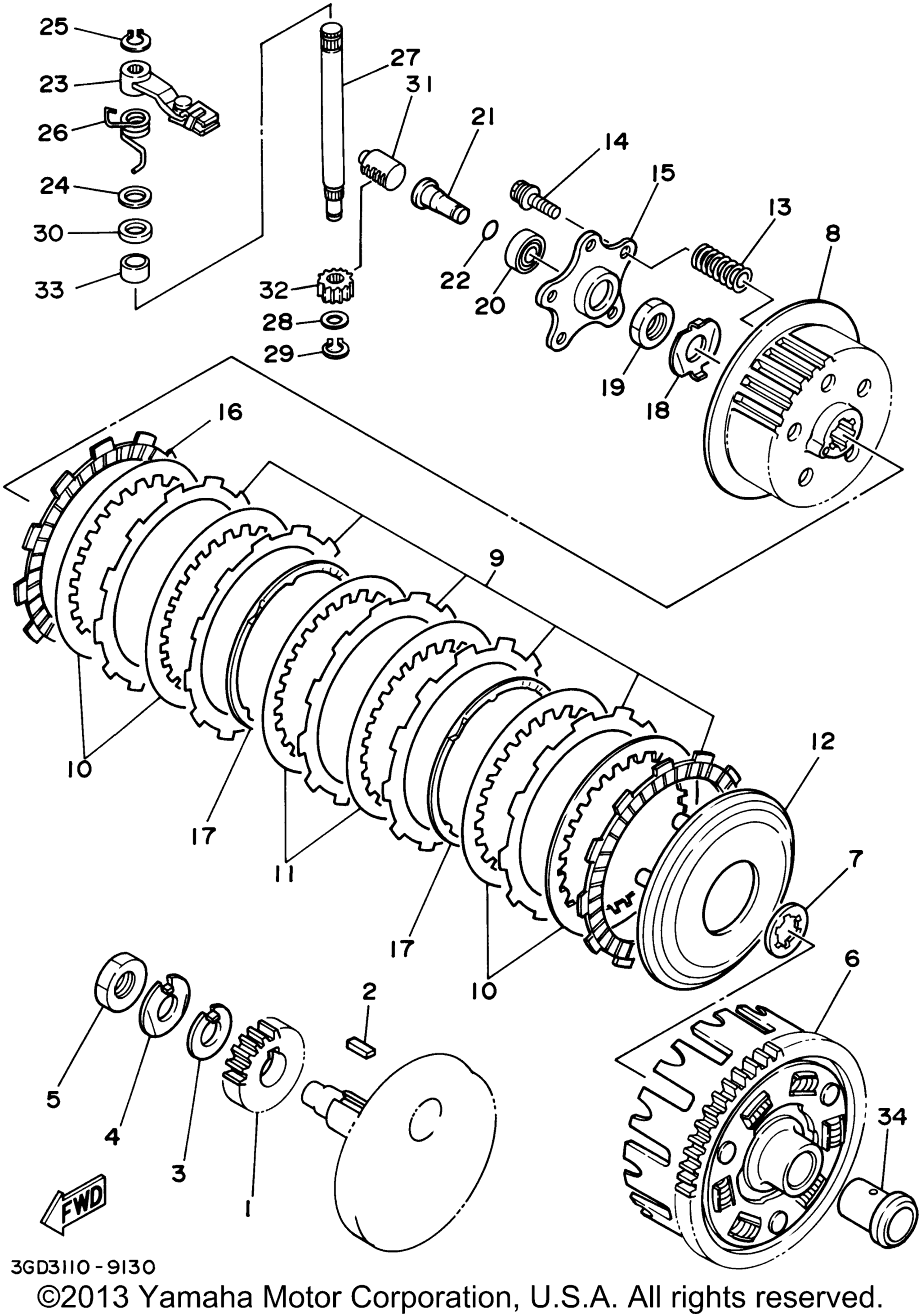

Схема сцепления для WARRIOR (YFM350XP)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 1UY-16111-10-00
По запросу
2
Key, Straight art. 90282-07057-00
По запросу
3
Washer, Lock art. 90215-16156-00
По запросу
4
Washer, Lock art. 90215-16222-00
По запросу
5
Nut art. 90170-16343-00
По запросу
6
Primary Driven Gear Comp.(76T) art. 2NL-16150-00-00
По запросу
7
Plate, Thrust 1 art. 30X-16154-00-00
По запросу
8
Boss, Clutch art. 1UY-16371-02-00
По запросу
9
Диск сцепления Yamaha art. 5Y1-16331-01-00
от 990 ₽
Аналог
6 020 ₽
Требуется 6 шт.
10
Plate, Clutch 2 (T=1.6) art. 168-16325-00-00
По запросу
11
Plate, Clutch 1 (T=2.0) art. 3J2-16324-00-00
По запросу
12
Plate, Pressure 1 art. 1UY-16351-00-00
По запросу
13
Пружина сцепления Yamaha art. 90501-231E9-00
По запросу
14
Screw, With Washer art. 90159-06123-00
По запросу
15
Plate, Pressure 2 art. 1UY-16352-00-00
По запросу
16
Диск сцепления Yamaha art. 4H7-16321-02-00
от 2 709 ₽
Аналог
6 020 ₽
Требуется 1 шт.
17
Spring.,Cushion art. 5Y1-16383-00-00
По запросу
18
Шайба Yamaha art. 90215-16258-00
По запросу
19
Гайка Yamaha art. 90170-16326-00
По запросу
20
Подшипник вала помпы Yamaha art. 93306-00004-00
от 4 490 ₽
21
Plate, Push art. 1UY-16358-00-00
По запросу
22
.O-Ring art. 93210-06632-00
По запросу
23
Push Lever Assy art. 1UY-16340-00-00
По запросу
24
Washer, Plate art. 90201-12M34-00
По запросу
25
Кольцо cтопорное Yamaha art. 99080-09600-00
от 326 ₽
26
Spring, Torsion art. 90508-16713-00
По запросу
27
Axle, Push Lever art. 1UY-16382-00-00
По запросу
28
Washer, Plate art. 90201-08085-00
По запросу
29
Стопорное кольцо Yamaha art. 99080-07600-00
от 473 ₽
30
Сальник Yamaha art. 93102-12224-00
По запросу
31
Rod, Push 1 art. 1UY-16356-00-00
По запросу
32
Pinion, Releas art. 3LD-16398-00-00
По запросу
33
Bush art. 90386-12093-00
По запросу
34
Spacer 1 art. 1UY-16181-00-00
По запросу
