модель 2005 года
- Модель Raptor 80
- Код модели RAPTOR 80 (YFM80RT)

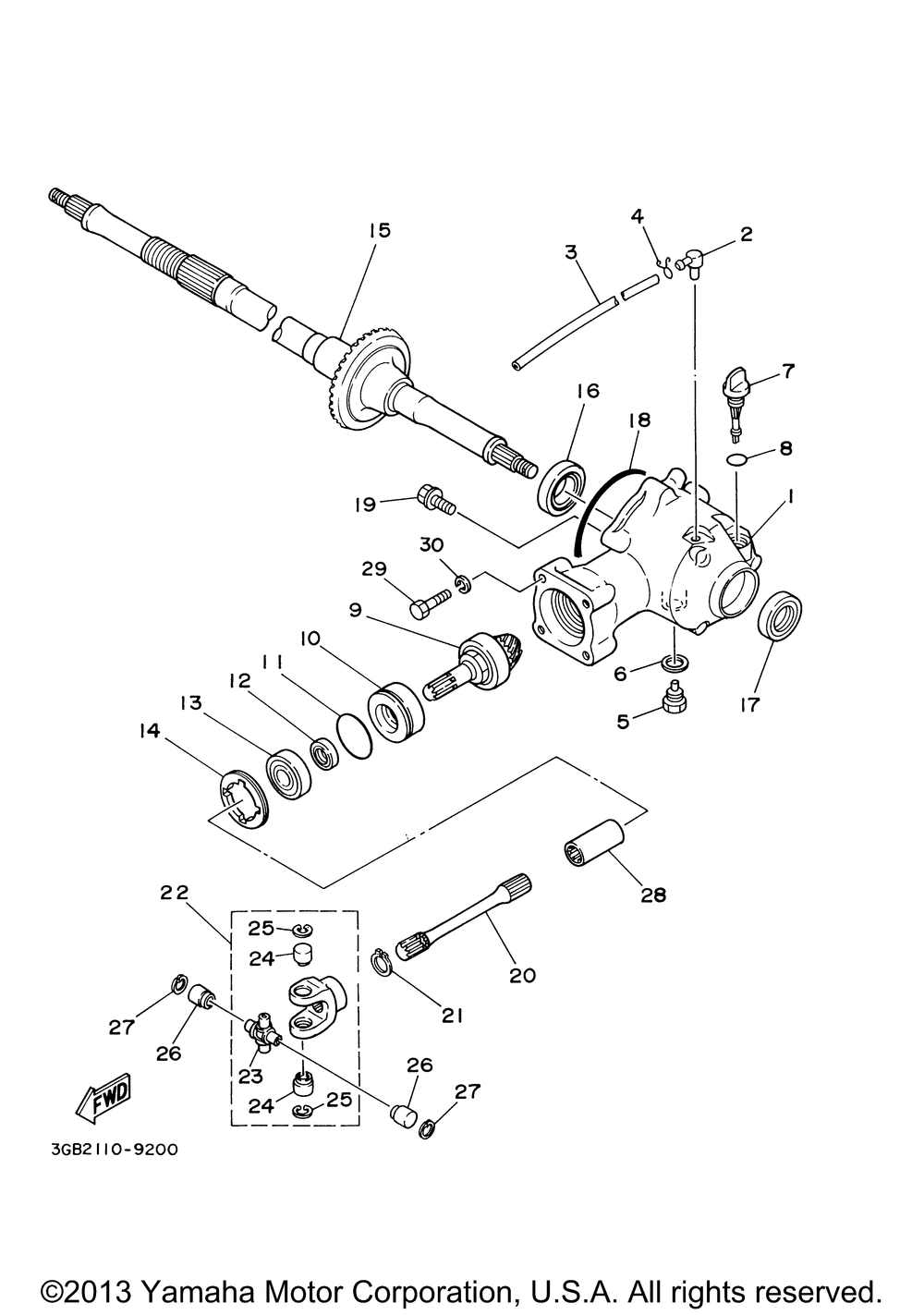

Схема приводного вала для RAPTOR 80 (YFM80RT)
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING,DR SHAFT art. 3GB-46151-00-00
По запросу
2
Сапун art. 5UG-15371-00-00
По запросу
3
Шланг картерных газов Yamaha art. 90445-070G6-00
По запросу
4
Зажим art. 90467-07029-00
По запросу
5
Сливная пробка Yamaha art. 90340-14132-00
По запросу
6
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
7
PLUG,OIL LEVEL art. 3GB-15362-00-00
По запросу
8
Кольцо резиновое Yamaha art. 93210-14579-00
По запросу
9
DRIVE PINION ASSY art. 3GB-46120-00-00
По запросу
10
SPACER art. 90560-23355-00
По запросу
11
O-RING art. 93210-43713-00
По запросу
12
OIL SEAL,SD-TYPE art. 93102-17271-00
По запросу
13
BEARING (4HM)(replaces 93306-30306-00) art. 93306-30317-00
от 3 210 ₽
Аналог
5 980 ₽
Требуется 1 шт.
Аналог
3 500 ₽
Требуется 1 шт.
Аналог
3 210 ₽
Требуется 1 шт.
14
NUT,SPEC'L SHAPE art. 90179-55464-00
По запросу
15
RING GEAR COMP.(replaces 3GB-46110-10-00) This item has been discontinued and may not be available. Contact us for more information. art. 3GB-46110-20-00
По запросу
16
Подшипник Yamaha art. 93306-07801-00
от 4 851 ₽
17
OIL SEAL,SD-TYPE art. 93102-28022-00
от 3 210 ₽
Аналог
3 500 ₽
Требуется 1 шт.
Аналог
3 210 ₽
Требуется 1 шт.
18
O-RING art. 93211-066A9-00
По запросу
19
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
20
SHAFT DRIVE art. 3GB-46172-01-00
По запросу
21
CIRCLIP art. 99009-17400-00
По запросу
22
CROSS JOINT art. 2HX-46180-00-00
от 3 780 ₽
Аналог
3 780 ₽
Требуется 1 шт.
23
SPIDERThis item has been discontinued and may not be available. Contact us for more information. art. 22F-46187-00-00
По запросу
24
BEARING,CYL.#11 art. 93311-20952-00
По запросу
25
CIRCLIP (55X) art. 99009-17500-00
По запросу
26
BEARING,CYL.#11 art. 93311-20952-00
По запросу
27
CIRCLIP (55X) art. 99009-17500-00
По запросу
28
COUPLING,GEAR art. 22F-46123-01-00
По запросу
29
BOLT art. 90101-08461-00
По запросу
30
WASHER (JN5) art. 92907-08100-00
По запросу
