модель 2005 года
- Модель Raptor 80
- Код модели RAPTOR 80 (YFM80RT)

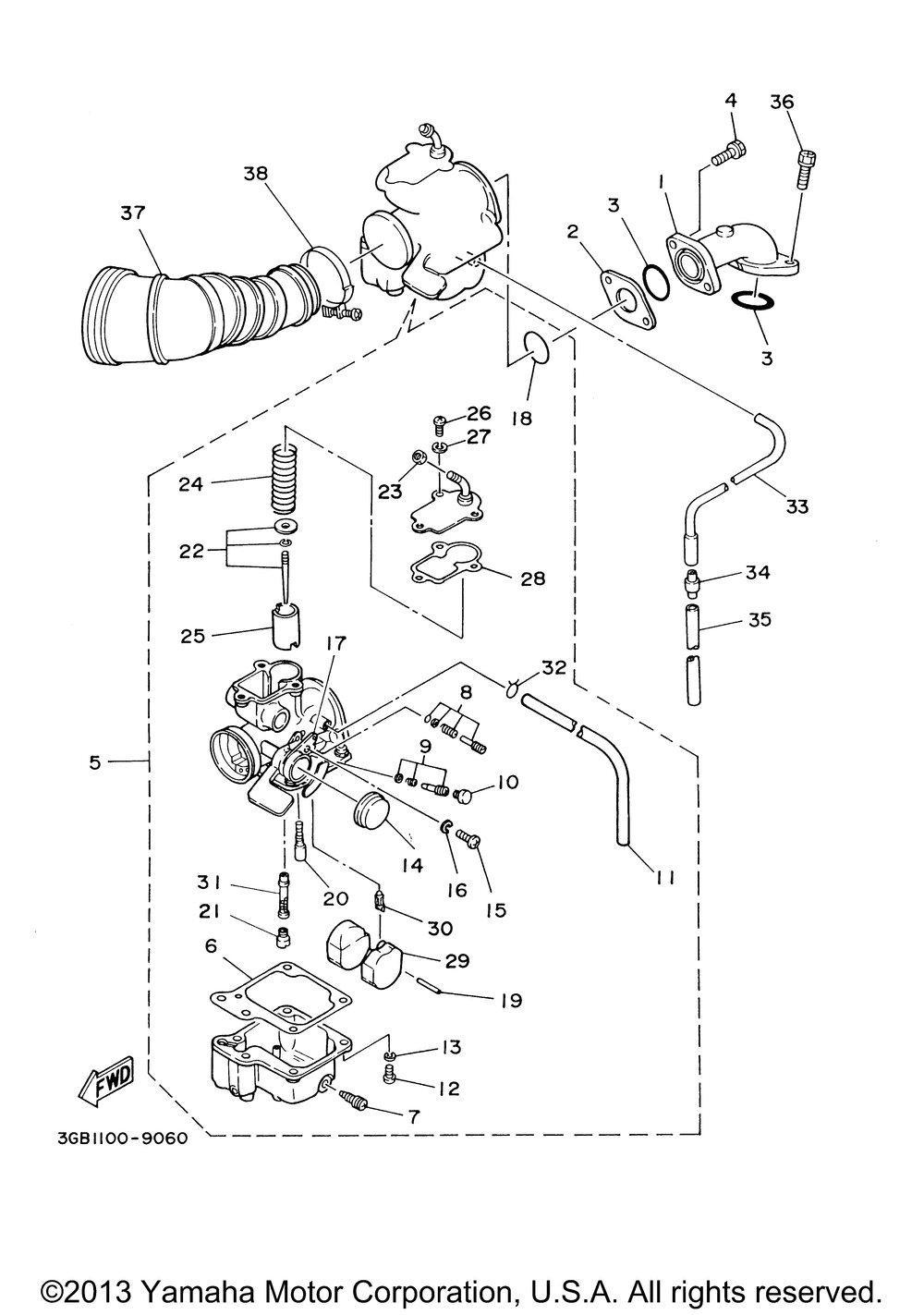

Схема впускной системы для RAPTOR 80 (YFM80RT)
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT,CARBURETOR 1 art. 55X-13586-00-00
По запросу
2
JOINT,CARBURETOR art. 22K-13595-00-00
По запросу
3
O-RING art. 93210-25552-00
По запросу
4
SCREW,WITH WASHER art. 90159-06076-00
По запросу
5
CARBURETOR ASSY 1(replaces 5TH-14101-00-00) art. 5TH-14101-01-00
По запросу
6
GASKET,FLOAT CHMBR art. 22F-14184-00-00
По запросу
7
Пробка сливная art. 12R-14191-00-00
По запросу
8
THROTTLE SCREW SET art. 22F-14103-00-00
По запросу
9
AIR SCREW SET art. 22K-14104-00-00
По запросу
10
BLIND PLUG art. 22F-14991-00-00
По запросу
11
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
12
SCREW, PAN HEAD(replaces 98502-04014-00) art. 98580-04014-00
По запросу
13
Шайба Yamaha art. 92990-04100-00
от 168 ₽
14
CAP art. 22F-14169-00-00
По запросу
15
SCREW,PAN HEAD(replaces 98502-04008-00) art. 98580-04008-00
По запросу
16
Шайба Yamaha art. 92990-04100-00
от 168 ₽
17
PLATE art. 55X-14146-00-00
По запросу
18
O-RING art. 22K-14147-00-00
По запросу
19
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
20
JET,PILOT (#12.5) art. 22F-14142-12-00
По запросу
21
JET, MAIN(#76.3) art. 18A-1414E-30-00
По запросу
22
NEEDLE SET art. 2HX-1490J-20-00
По запросу
23
NUT,CABLE ADJ art. 802-14161-00-00
По запросу
24
SPRING,THROTTLEVLV art. 260-14131-00-00
По запросу
25
VALVE,THROTTLE 1 art. 2HX-14112-35-00
По запросу
26
SCREW,PAN HEAD(replaces 98502-04010-00) art. 98580-04010-00
По запросу
27
Шайба Yamaha art. 92990-04100-00
от 168 ₽
28
GASKET art. 55X-14198-00-00
По запросу
29
FLOAT art. 22F-14185-00-00
По запросу
30
NEEDLE ASSY(replaces 22F-14150-00-00) art. 5TH-14150-00-00
По запросу
31
NOZZLE, MAIN art. 4EM-14141-78-00
По запросу
32
CLIP art. 55X-14937-00-00
По запросу
33
PIPE art. 55X-14196-00-00
По запросу
34
Трубка соединительная art. 24W-14193-00-00
По запросу
35
TUBE, FLEXIBLE (3NV)(replaces 91A20-07010-00) art. 91A21-07020-00
По запросу
36
SCREW,WITH WASHER art. 90159-06076-00
По запросу
37
JOINT,AIR CLNR 1 art. 3GB-14453-00-00
По запросу
38
CLAMP,HOSE(replaces 90460-43053-00) art. 90460-43179-00
По запросу
