модель 2005 года
- Модель Raptor 80
- Код модели RAPTOR 80 (YFM80RT)

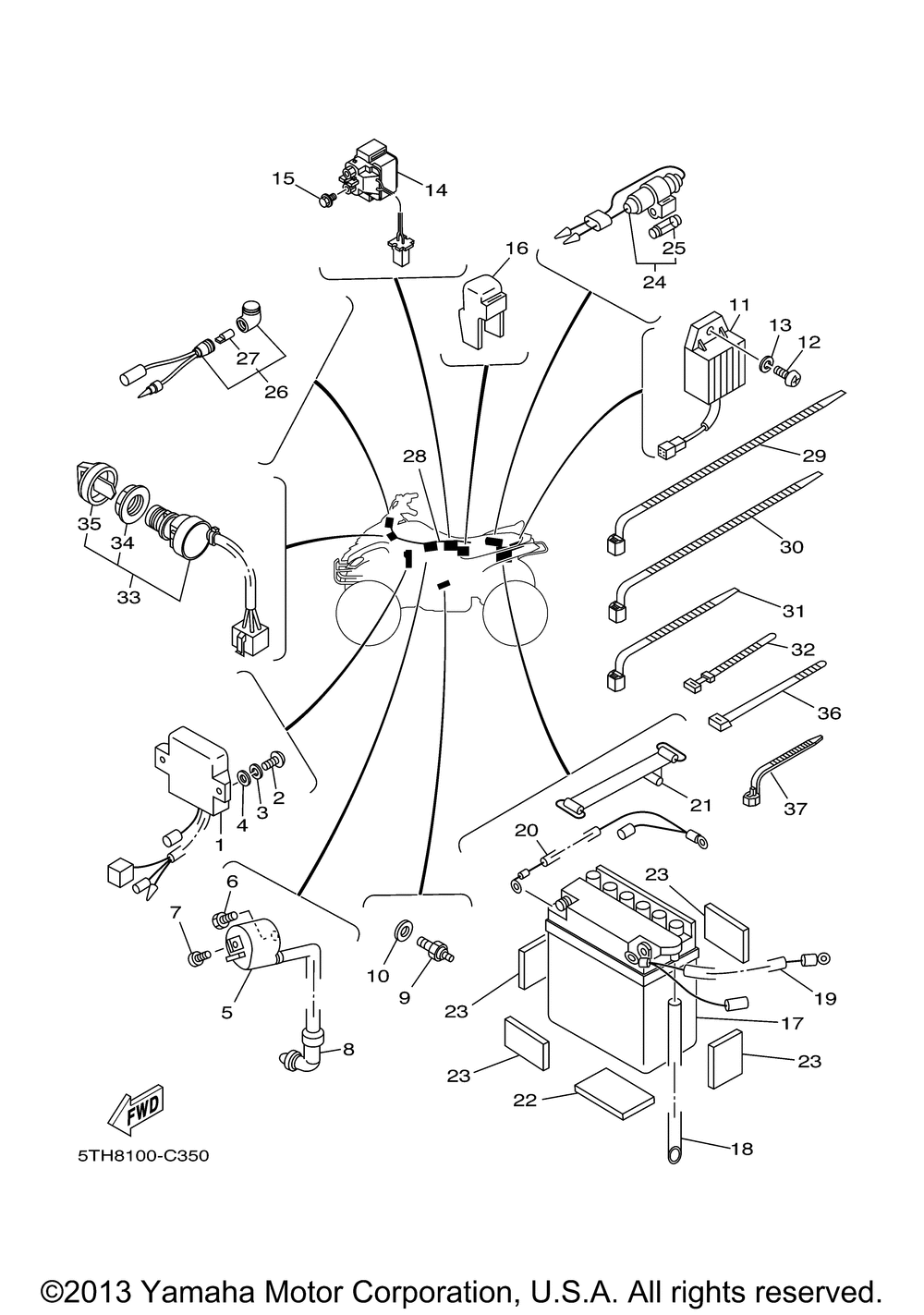

Схема электрооборудования 1 для RAPTOR 80 (YFM80RT)
Схема
Детали
Номер
Наименование детали
Цена
1
CDI UNIT ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 4EM-85540-10-00
По запросу
2
Винт Yamaha art. 98517-06020-00
от 263 ₽
3
Шайба Yamaha art. 92907-06100-00
от 473 ₽
4
Шайба Yamaha art. 92907-06600-00
от 221 ₽
5
IGNITION COIL ASSY(replaces 4KJ-82310-10-00) art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
6
Болт art. 97017-06016-00
По запросу
7
SCREW,HEXAGON art. 90153-06034-00
По запросу
8
PLUG CAP ASY(replaces 55X-82370-00-00) art. 4BP-82370-00-00
По запросу
9
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
10
Прокладка art. 90430-10148-00
По запросу
11
Реле регулятор Yamaha art. 5TH-81960-01-00
По запросу
12
SCREW,PAN HEAD art. 98507-06016-00
По запросу
13
Шайба Yamaha art. 92907-06100-00
от 473 ₽
14
STARTER RELAY ASSY art. 3MW-81940-01-00
По запросу
15
Болт с фланцем art. 95027-06008-00
По запросу
16
RELAY ASY.(replaces 1RL-81950-92-00) art. 12R-81950-02-00
По запросу
17
12N7-3B GS BATTERY(replaces 55X-82110-61-00) art. 12N-73B00-00-00
По запросу
18
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
19
WIRE, PLUS LEAD art. 55X-82115-01-00
По запросу
20
WIRE,MINUS LEAD art. 3GB-82116-00-00
По запросу
21
BAND,BATTERY art. 4J2-82131-01-00
По запросу
22
SEAT,BATTERYThis item has been discontinued and may not be available. Contact us for more information. art. 55X-82122-00-00
По запросу
23
DAMPER 1(replaces 29W-82123-00-00) art. 1UY-21638-00-00
По запросу
24
FUSE HOLDER ASSY art. 3GB-82150-00-00
По запросу
25
FUSE(replaces 3GB-82151-00-00) art. 5G2-82151-00-00
По запросу
26
PILOT LIGHT ASSY(replaces 4KB-83530-00-00) art. 4KB-83530-01-00
По запросу
27
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
28
WIRE HARNESS ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 5TH-82590-00-00
По запросу
29
Хомут пластмассовый art. 90460-15126-00
По запросу
30
Зажим пластиковый art. 25G-83936-01-00
По запросу
31
Зажим art. 90464-15195-00
По запросу
32
Зажим пластиковый art. 437-83936-01-00
По запросу
33
MAIN SWITCH ASSY(replaces 4GB-82510-11-00) art. 4GB-82510-12-00
от 1 490 ₽
34
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
35
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
36
Хомут Yamaha art. 90465-10098-00
от 368 ₽
37
Зажим art. 90464-15195-00
По запросу
