модель 2007 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RW)

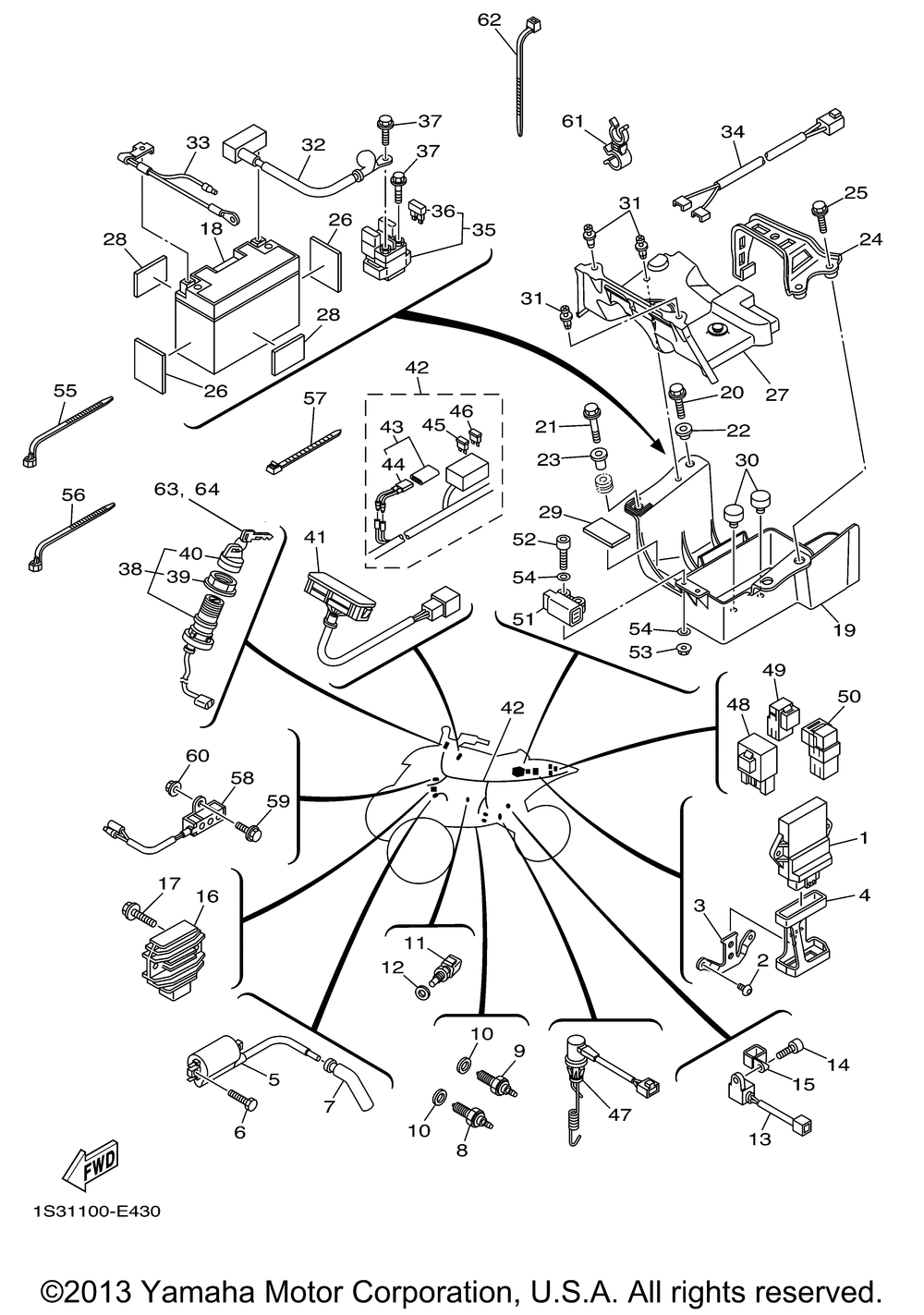

Схема электрооборудования 1 для RAPTOR 700 (YFM70RW)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE CONTROL UNIT(replaces 1S3-8591A-00-00) art. 1S3-8591A-01-00
По запросу
2
Болт Yamaha art. 92012-06010-00
По запросу
3
BRACKET, C.D.I. UNIT art. 1S3-21274-00-00
По запросу
4
BAND art. 1S3-85546-00-00
По запросу
5
Катушка зажигания Yamaha art. 4DN-82320-01-00
По запросу
6
(replaces 97002-05020-00) art. 97027-05020-00
По запросу
7
Свечной колпачок Yamaha art. 5VK-82370-00-00
По запросу
8
Датчик нейтрали Yamaha art. 5LP-82540-01-00
По запросу
9
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
10
Прокладка art. 90430-10148-00
По запросу
11
Датчик температуры Yamaha art. 5PS-85790-00-00
По запросу
12
Прокладка датчика темпереатуры Yamaha art. 90430-12202-00
По запросу
13
SENSOR, SPEED(replaces 1S3-83755-00-00) art. 1S3-83755-02-00
По запросу
14
Болт Yamaha art. 91312-06016-00
от 788 ₽
15
CLAMP art. 90461-10004-00
По запросу
16
Реле регулятор Yamaha art. 5BN-81960-00-00
от 1 980 ₽
17
Болт с фланцем art. 95817-06025-00
По запросу
18
YT9BB-S YUASA BATTER(replaces 5GJ-82100-01-00) art. YT9-BBS00-00-00
По запросу
19
BOX, BATTERY 1 art. 1S3-8212B-00-00
По запросу
20
BOLT, FLANGE art. 90105-06084-00
По запросу
21
Болт Yamaha art. 95817-06030-00
от 525 ₽
22
COLLAR art. 90387-06153-00
По запросу
23
COLLAR art. 90387-06168-00
По запросу
24
BRACKET, BATTERY art. 1S3-82128-00-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
26
SEAT, BATTERY art. 1S3-82123-00-00
По запросу
27
COVER, BATTERY art. 1S3-82129-00-00
По запросу
28
SEAT, BATTERY art. 1S3-82122-00-00
По запросу
29
DAMPER art. 22F-2139X-00-00
По запросу
30
Демпфер двери Yamaha art. 5TG-82121-10-00
По запросу
31
Пистон пластиковый Yamaha art. 90269-06002-00
от 221 ₽
32
WIRE, PLUS LEAD art. 1S3-82115-00-00
По запросу
33
WIRE, MINUS LEAD art. 1S3-82116-10-00
По запросу
34
WIRE, LEAD art. 1S3-82541-00-00
По запросу
35
STARTER RELAY ASSY art. 1S3-81940-00-00
По запросу
36
Предохранитель электрический 20А Yamaha art. 2GV-82151-00-00
от 683 ₽
37
Болт Yamaha art. 95022-06008-00
от 168 ₽
38
MAIN SWITCH ASSY(replaces 5LP-82510-00-00) art. 5LP-82510-01-00
По запросу
39
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
40
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
41
PILOT LIGHT ASSY(replaces 1S3-83530-00-00) art. 1S3-83530-01-00
По запросу
42
WIRE HARNESS ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 1S3-82590-10-00
По запросу
43
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
44
Датчик температуры Yamaha art. 5GT-82560-00-00
По запросу
45
Предохранитель 15А art. 67F-82151-50-00
По запросу
46
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
47
STOP SWITCH ASSY(replaces 1S3-82530-00-00) art. 1S3-82530-10-00
По запросу
48
RELAY ASSY(replaces 5VK-81950-30-00) art. 5VK-81950-31-00
По запросу
49
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
50
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
51
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
52
BOLT art. 91312-04025-00
По запросу
53
Гайка Yamaha art. 95707-04500-00
от 788 ₽
54
WASHER, PLATE art. 90201-04030-00
По запросу
55
CLAMP art. 90464-13077-00
По запросу
56
Зажим art. 90464-15195-00
По запросу
57
CLAMP art. 90465-13M11-00
По запросу
58
RESISTOR ASSY art. 1S3-85370-00-00
По запросу
59
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
60
Гайка Yamaha art. 95702-06500-00
По запросу
61
CLAMPThis item has been discontinued and may not be available. Contact us for more information. art. 90464-16013-00
По запросу
62
Хомут Yamaha art. 90465-10098-00
от 368 ₽
63
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
64
KEY BLANK (B-TYPE) art. 90890-56002-00
По запросу
