модель 2007 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RW)

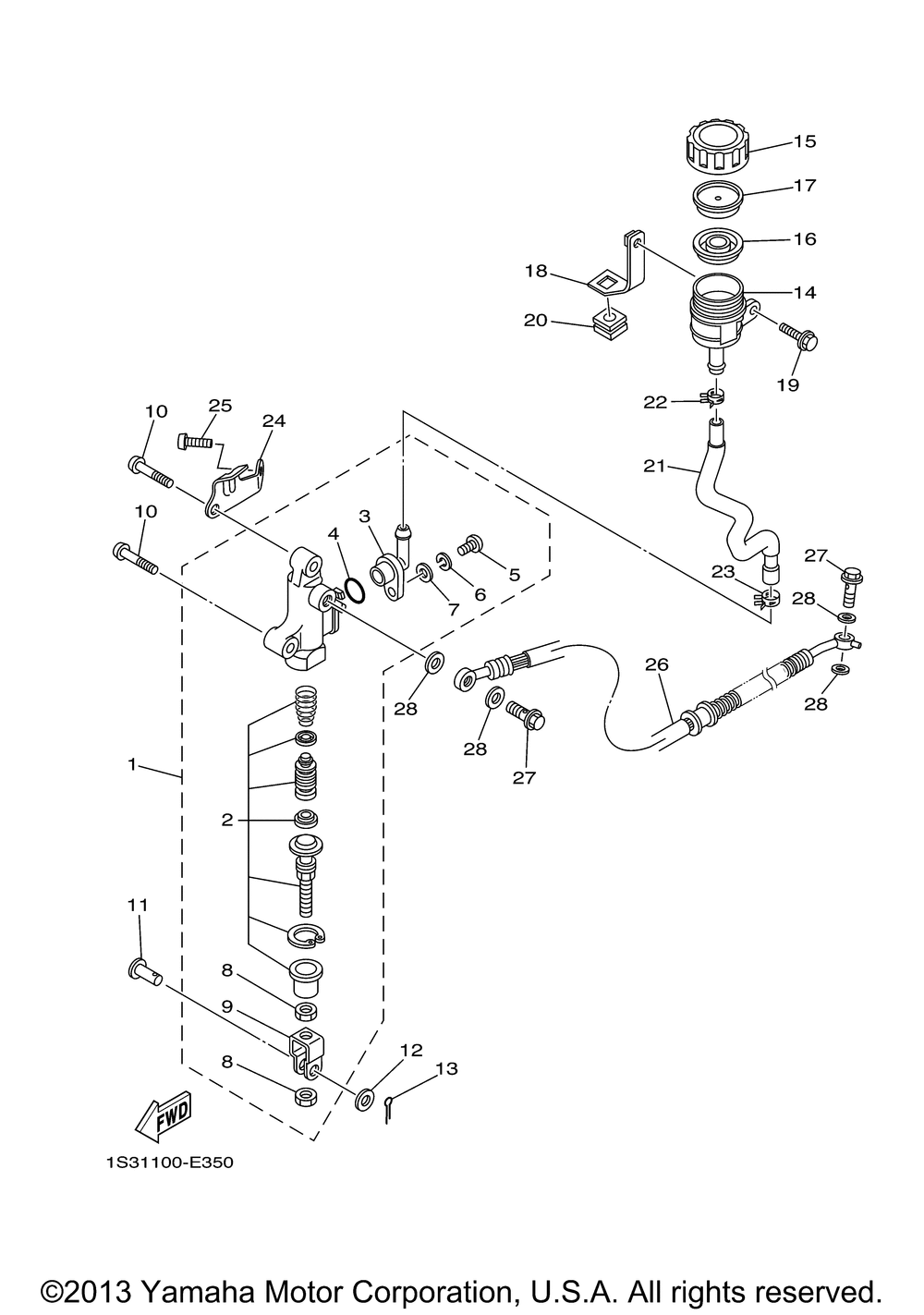

Схема заднего главного цилиндра тормоза для RAPTOR 700 (YFM70RW)
Схема
Детали
Номер
Наименование детали
Цена
1
Главный тормозной цилиндр Yamaha art. 1S3-2580E-00-00
По запросу
2
CYL KIT,MASTER(replaces 1S3-W0042-50-00) art. 31A-W0042-50-00
По запросу
3
JOINT art. 1AE-2582A-00-00
По запросу
4
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
5
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 1 шт.
6
92907-04100-00(replaces 92906-04100-00) art. 92907-04100-00
По запросу
7
Шайба металлическая art. 92907-04600-00
По запросу
8
NUT,HEX SMALL(replaces 4SS-27218-00-00) art. 95317-08700-00
По запросу
9
JOINT art. 2YK-27222-00-00
По запросу
10
BOLT,HX SCKT HD46Y art. 92017-08035-00
По запросу
11
PIN,CLEVIS art. 90240-08124-00
По запросу
12
WASHER,PLATE art. 90201-08083-00
По запросу
13
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
14
TANK, RESERVOIR(replaces 5JJ-25894-00-00) art. 5JJ-25894-01-00
По запросу
15
CAP,RESERVOIR art. 3XP-25852-50-00
По запросу
16
DIAPHRAGM RESERVOIR art. 2VN-25854-00-00
По запросу
17
BUSH,DIAPHRAGM art. 2VN-25855-00-00
По запросу
18
STAY art. 1S3-26292-00-00
По запросу
19
Болт с шайбой art. 90119-06242-00
По запросу
20
GROMMET art. 90480-15009-00
По запросу
21
HOSE, RESERVOIR art. 1S3-25895-00-00
По запросу
22
CLIP,SCISSOR art. 90467-11044-00
По запросу
23
CLIP,SCISSOR art. 90467-14057-00
По запросу
24
COVER 1(replaces 1S3-27453-00-00) art. 1S3-27453-01-00
По запросу
25
BOLT,BUTTON art. 92017-08016-00
По запросу
26
Шланг тормозной задний Yamaha art. 1S3-25874-10-00
По запросу
27
Болт, штуцер art. 90401-10159-00
По запросу
28
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
